Характеристики

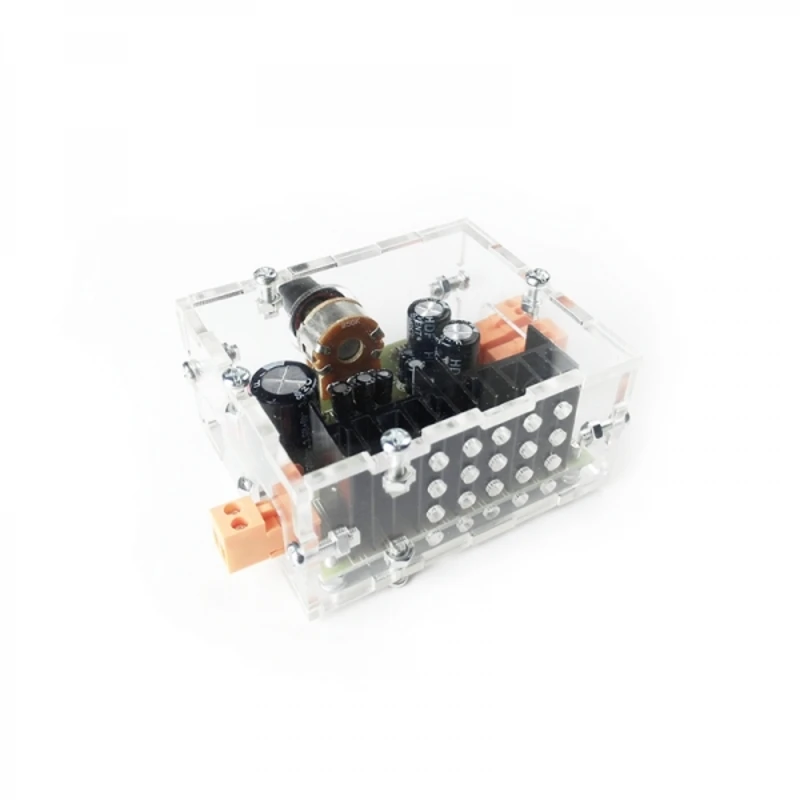

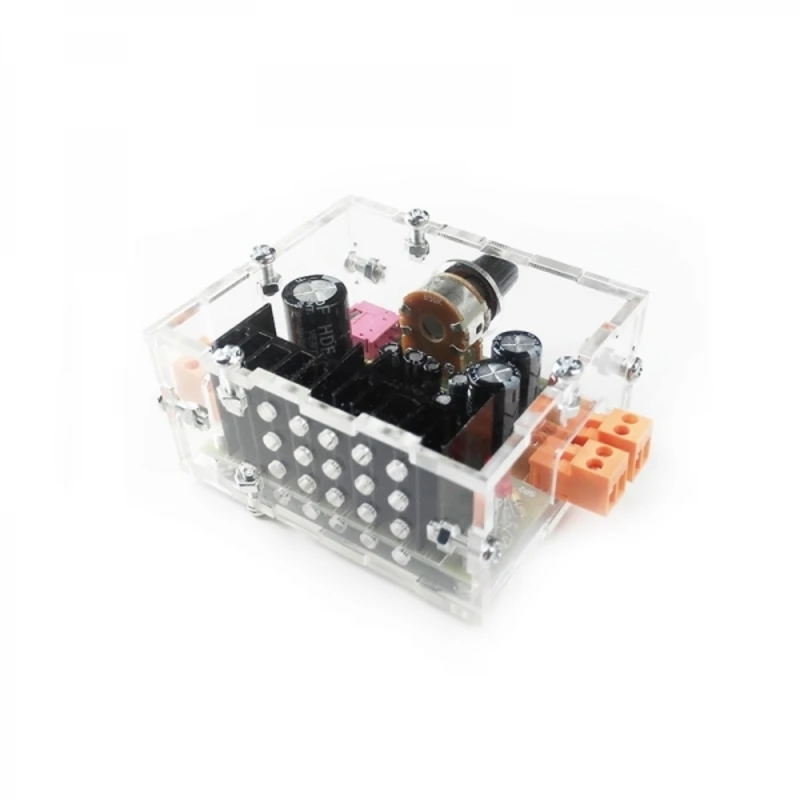

Набор для сборки стерео усилителя НЧ (2.0) в корпусе NM2037Sbox Мастер Кит|Конструкторы
История изменения цены
*Текущая стоимость 870,00 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-18-2026 | 1035.89 руб. | 1087.87 руб. | 1061 руб. |
| Feb-18-2026 | 1027.48 руб. | 1078.56 руб. | 1052.5 руб. |
| Jan-18-2026 | 861.0 руб. | 904.95 руб. | 882.5 руб. |
| Dec-18-2025 | 1009.62 руб. | 1059.97 руб. | 1034 руб. |
| Nov-18-2025 | 879.83 руб. | 923.79 руб. | 901 руб. |
| Oct-18-2025 | 992.71 руб. | 1042.21 руб. | 1017 руб. |
| Sep-18-2025 | 983.24 руб. | 1032.63 руб. | 1007.5 руб. |
| Aug-18-2025 | 974.89 руб. | 1023.75 руб. | 998.5 руб. |
| Jul-18-2025 | 966.82 руб. | 1014.76 руб. | 990 руб. |
Описание товара
Набор представляет собой конструктор для сборки стерео усилителя звука своими руками. Отлично подойдет в качестве усилителя мощности для компьютерных, автомобильных колонок или внешней акустики для телевизора. Набор поставляется в комплекте с пластиковыми деталями из прозрачного оргстекла для сборки корпуса.
Набор предназначен для обучения радиолюбителей навыкам пайки, чтения схем и практической настройки собранных устройств. В процессе изучения принципиальной схемы, установки и распайки компонентов, можно разобраться, как работает стереофонический усилитель низкой частоты на микросхемах TDA2030. Результате увлекательной сборки вы получаете законченное устройство в креативном корпусе. Будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки электронных устройств.
Технические характеристики
Напряжение питания DC, В | 12-19 |
Ток потребления, А | 1,5 |
Диапазон воспроизводимых частот, Гц | 20 … 20000 |
Входное сопротивление, кОм | 50 |
Сопротивление подключаемых нагрузки, Ом | 4-16 |
Коэффициент нелинейных искажений, не более, % | 0,1 |
Коэффициент усиления по напряжению | 200 |
Максимальная выходная мощность, Вт | 2х15 |
Габаритные размеры в корпусе, мм | 72х60x37 |
Инструкции
Дополнительная информация
Микросхема усилитель звука TDA2030 достаточно широко распространена и дешева, в связи с чем она очень популярна для построения качественных усилителей для бытовых и производственных нужд. TDA2030 является монолитной интегральной микросхемой в корпусе типа Pentawatt с пятью выводами.
Микросхема создает высокий выходной ток и имеет очень низкие гармонические и перекрестные искажения.
Усилитель, построенный на микросхеме TDA 2030 имеет класс АВ. Такой усилитель является линейным. Усиление в нем осуществляется на линейном участке вольт-амперной характеристики. Основным преимуществом такого усилителя низкой частоты является небольшой уровень переходных искажений, но КПД при этом не очень высок, что можно отнести к его недостаткам.
TDA2030 включает в себя оригинальную и запатентованную систему защиты от короткого замыкания, состоящую из модуля автоматического ограничения рассеиваемой мощности для удержания рабочей точки выходных транзисторов в пределах их безопасного рабочего диапазона. Так же имеется типовая схема отключения по перегреву.

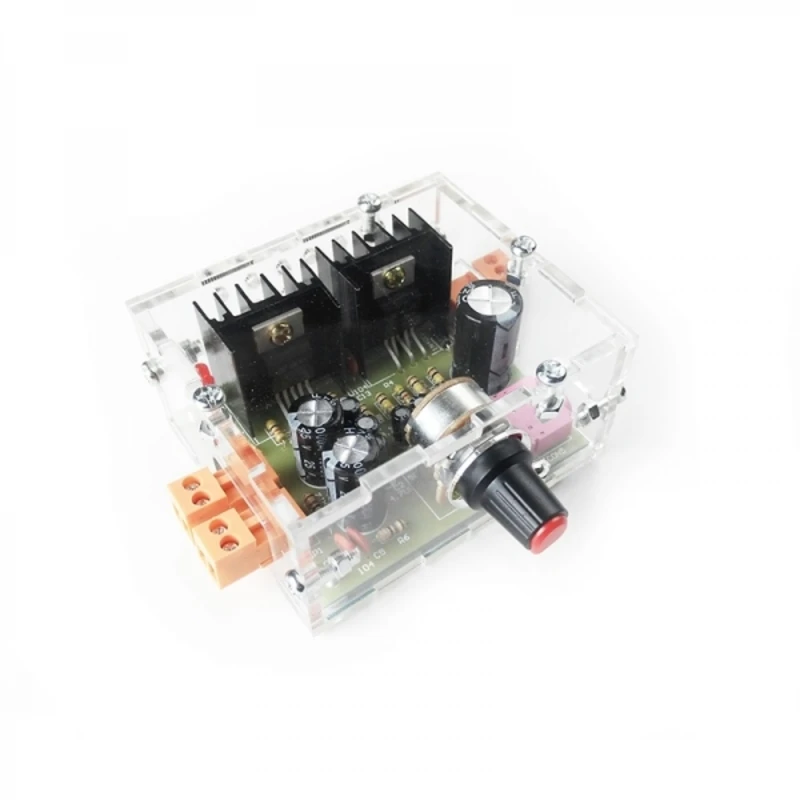

Стереофонический усилитель низкой частоты NM2037M, собранный на основе двух микросхем TDA2030, весьма компактен и имеет небольшое число элементов. Для питания усилителя напряжением 12-18 В и подключения акустических систем используются удобные быстроразъемные соединители. Усилитель снабжен стереоразъемом типа Jack 3,5 мм для подключения сигнала на вход усилителя, сдвоенным регулятором громкости с ручкой и светодиодным индикатором включения питания. Микросхемы TDA2030 устанавливаются на радиаторы.
Набор для сборки усилителя NM2037M содержит все необходимые компоненты, печатную плату и детали корпуса. После сборки радиолюбитель получает законченное, готовое к эксплуатации устройство, обладающее, несмотря на свою простоту весьма неплохими техническими характеристиками.
Мы не сомневаемся, что собранный в прозрачном корпусе звуковой двухканальный аудио усилитель, сделанный для дома или дачи своими руками доставит удовольствие многим любителям самостоятельной сборки электроники.
Схемы
Электрическая схема

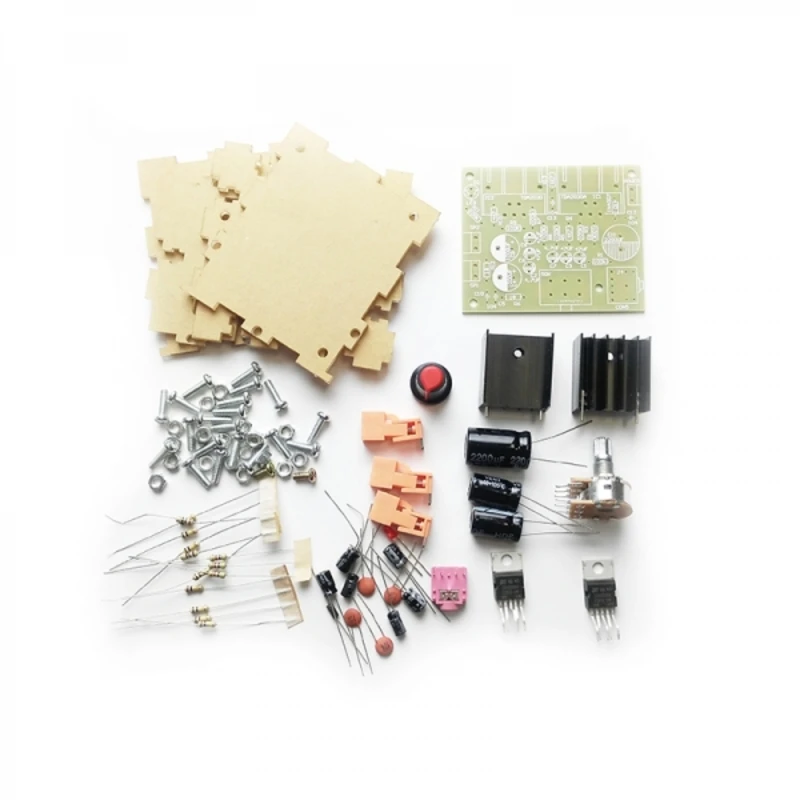

Комплект поставки
Печатная плата - 1 шт.
Комплект электронных компонентов - 1 шт.
Набор пластиковых элементов для корпуса - 6 шт.
Комплект винты+гайки М3х10 - 20/20 шт.
Инструкция - 1 шт.
Что потребуется для сборки
Паяльник
Припой
Бокорезы
Настройка
Правильно собранное устройство не требует настройки и начинает работать сразу.
Техническое обслуживание
В целях предотвращения отслаивания печатных проводников и перегрева элементов, время пайки каждого контакта не должно превышать 2-3 с.
Для работы используйте паяльник мощностью не более 25 Вт с хорошо заточенным жалом.
Рекомендуется применять припой марки ПОС61М или аналогичный, а также жидкий неактивный флюс для радиомонтажных работ (например, 30% раствор канифоли в этиловом спирте или ЛТИ-120).
Вопросы и ответы

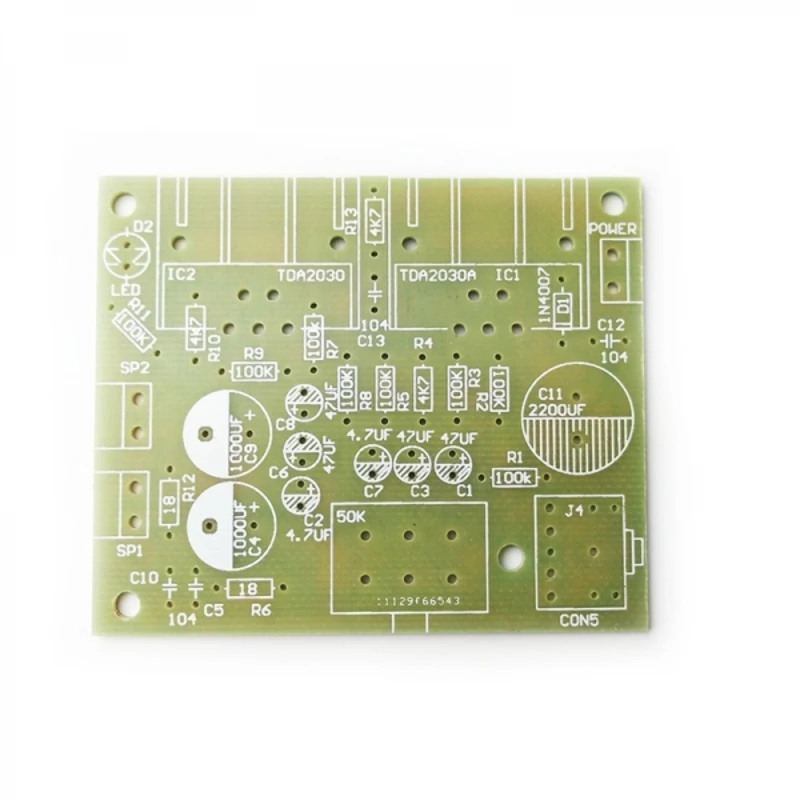

- Здравствуйте в электрической схеме не указан переменный резистор 50K где именно он находится на плате ?
Здравствуйте. Там, где написано 50К.
