3 ГГц NanoVNA-F V2 вектор сетевой анализатор S-A-A-2 антенны коротковолновое HF VHF UHF IPS

3 ГГц NanoVNA-F V2 вектор сетевой анализатор S-A-A-2 антенны коротковолновое HF VHF UHF IPS

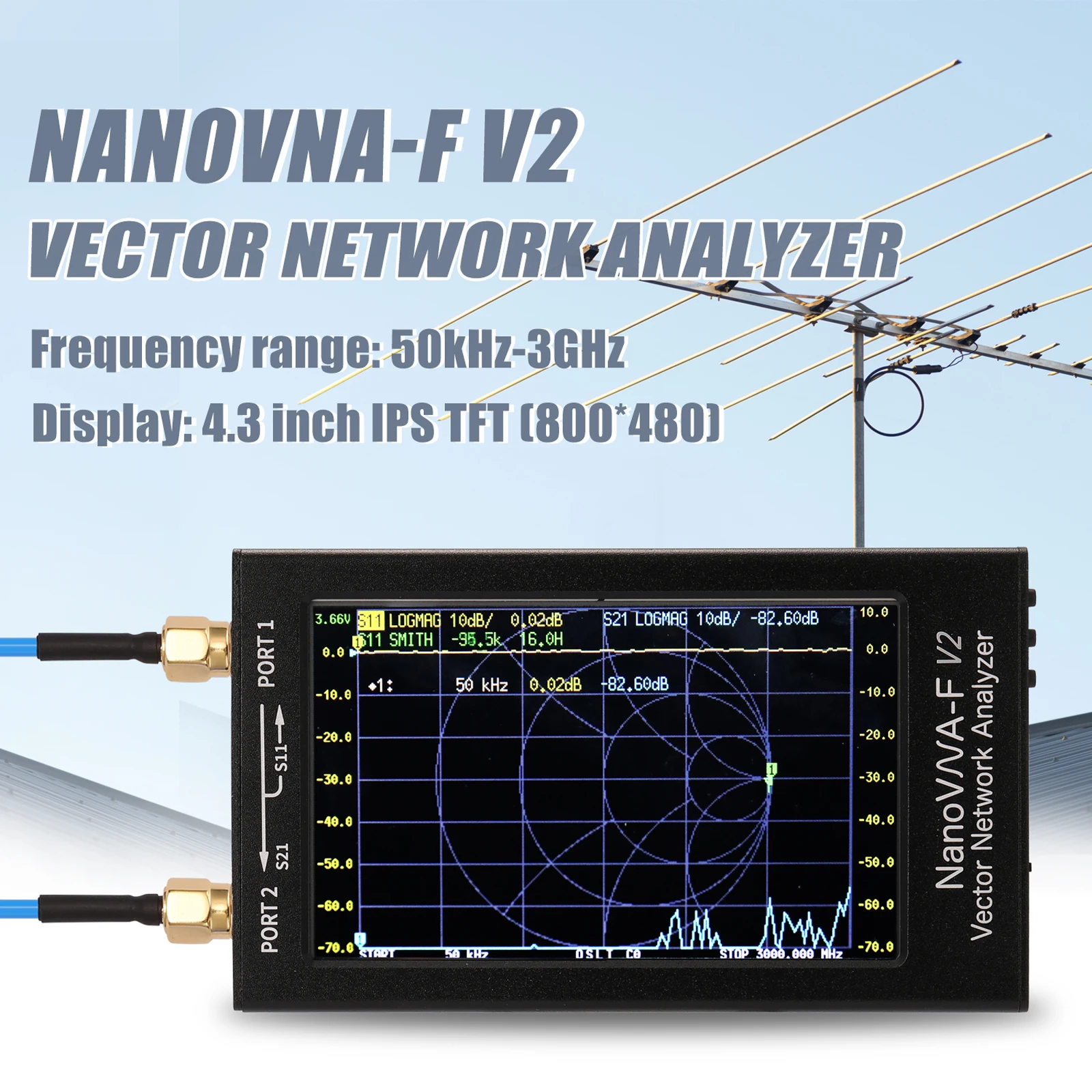

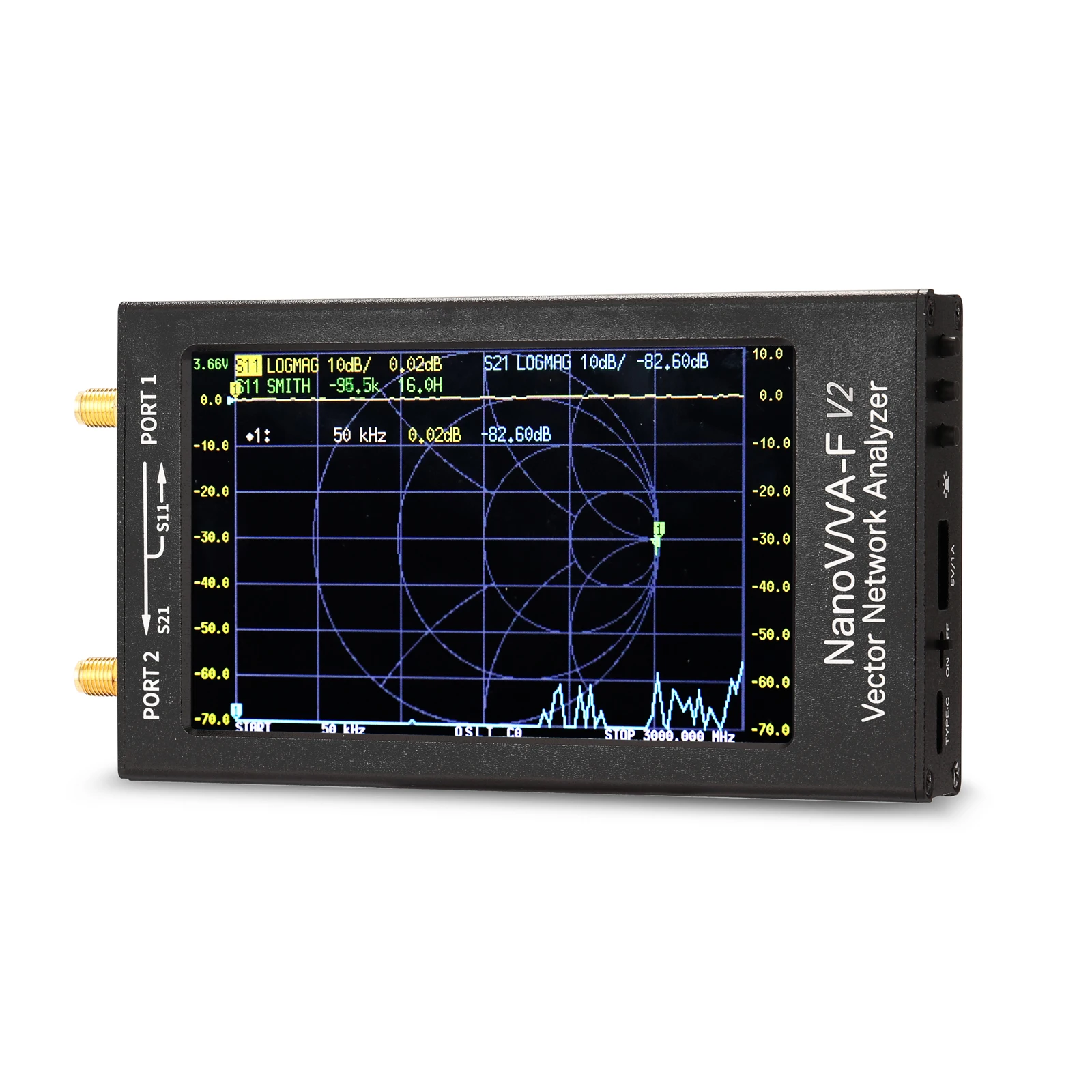

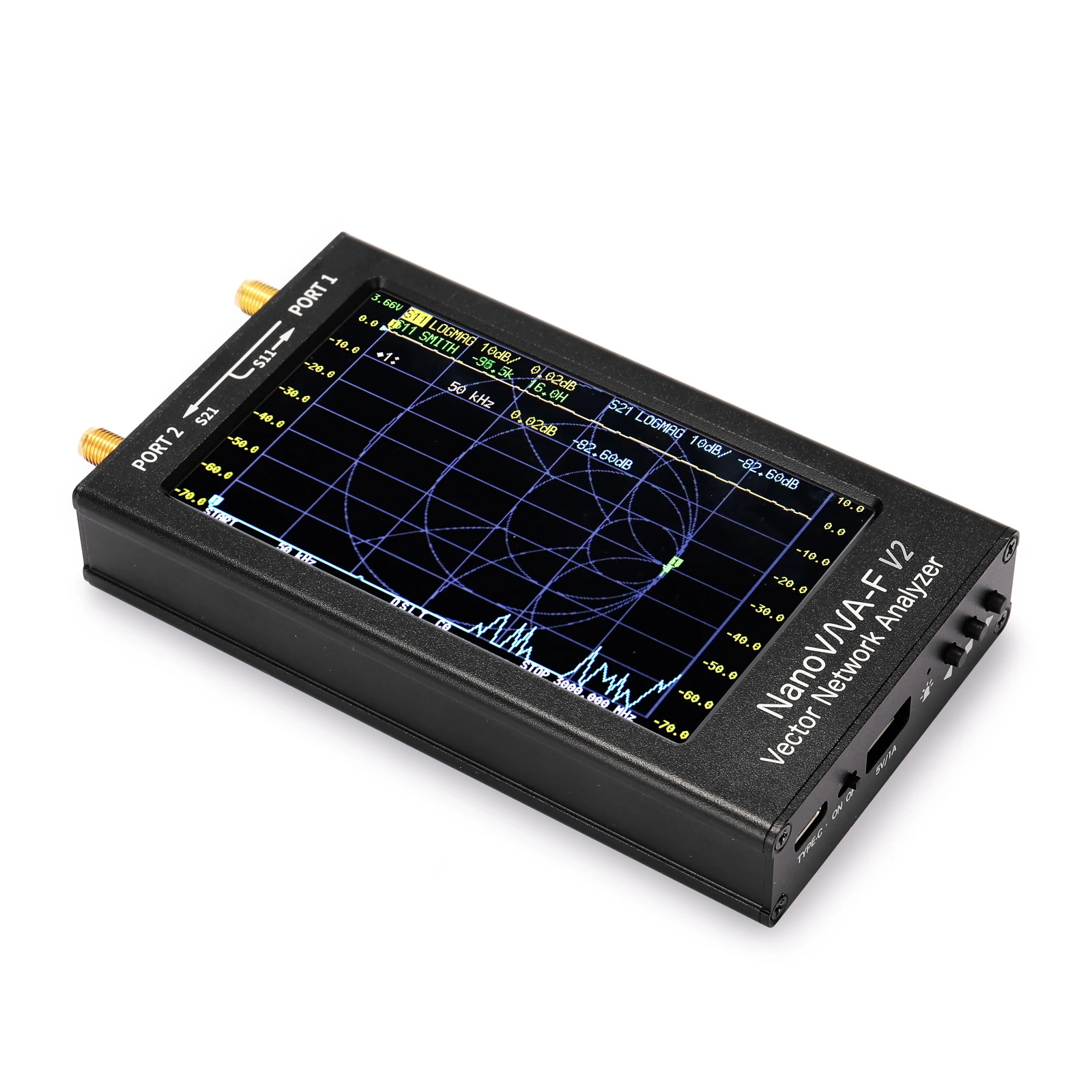

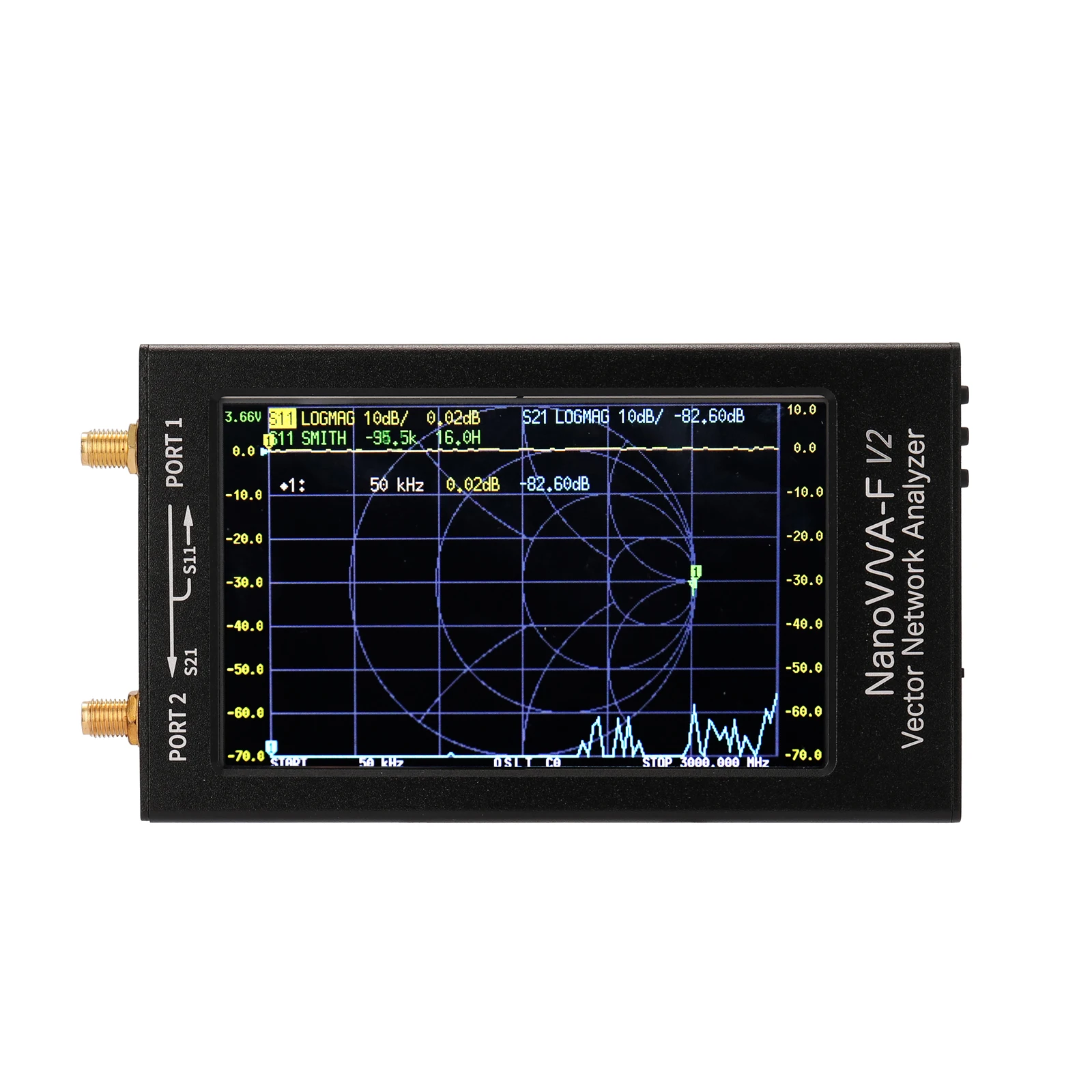

NanoVNA-F V2 портативный векторный сетевой анализатор-это новый продукт, разработанный на базе NanoVNA-F. Он использует 4,3-дюймовый IPS ЖК-дисплей дисплея и алюминиевый сплав чехол. Он оснащен литиевой батареей большой емкости 5000 мАч в качестве стандарта. Поддержка работы сенсорного экрана и боковой кнопки, поддержка китайского и английского интерфейса. Дизайн этого продукта основан на edy555's NanoVNA и OwOcomm's S-A-A V2, а глубокая оптимизация программного обеспечения производится на основе предыдущего продукта NanoVNA-F. Рабочий интерфейс совместим с NanoVNA-F, диапазон измерений увеличен до 3 ГГц, а динамический диапазон больше. Измерение более точное, и операция более удобна.

Особенности:

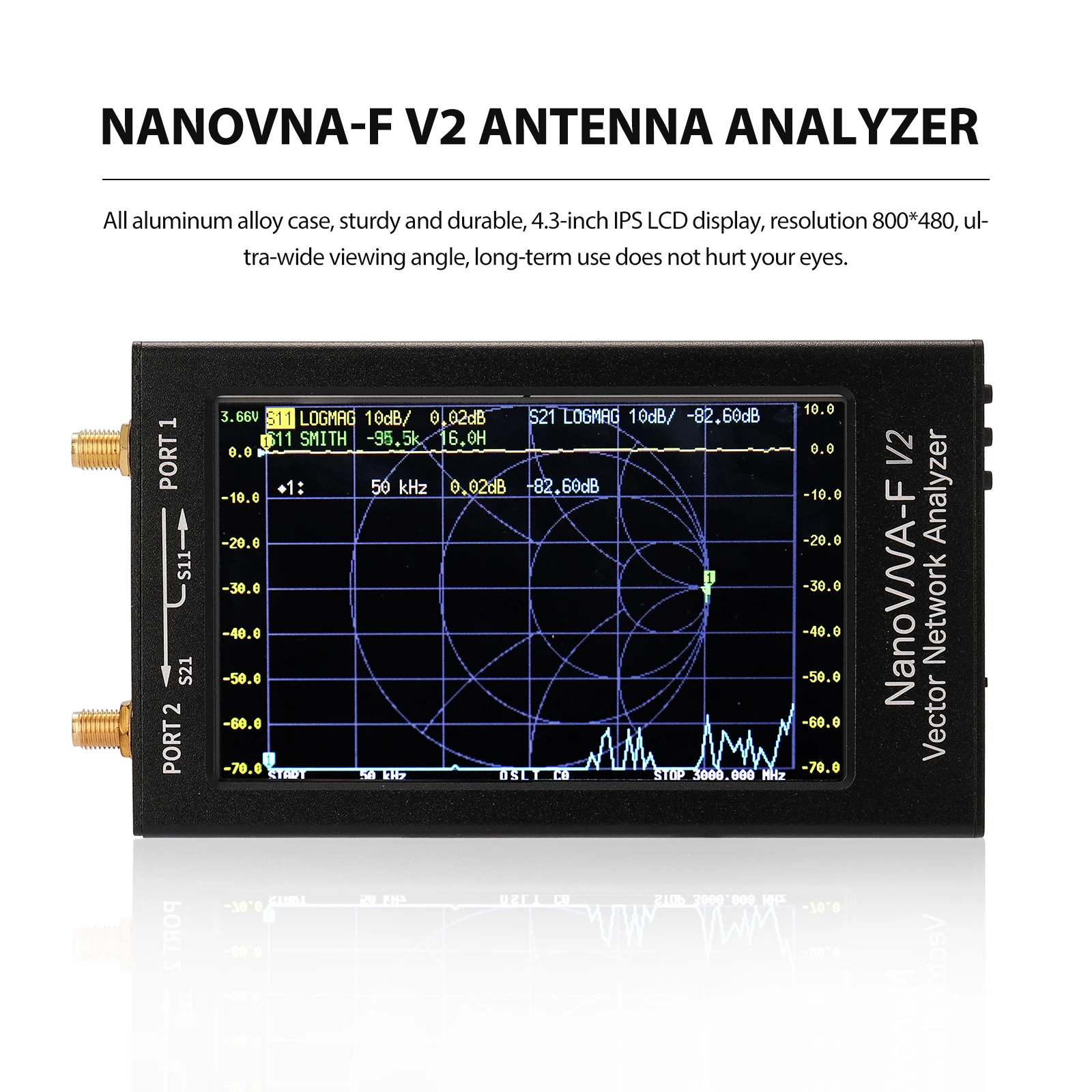

4,3-дюймовый IPS ЖК-дисплей дисплей, разрешение 800*480, ультра-широкий обзор угол, при длительном использовании не режет глаза.
Чехол из алюминиевого сплава, прочный и прочный, эффективно защищает от электромагнитных помех для обеспечения точности измерений.
Радиочастотный интерфейс SMA, который удобен для подключения различных протестированных деталей.
Полноразмерный дизайн экрана, с 3 боковыми кнопками одновременно, гибкой и удобной в эксплуатации.
Поддержка китайского и английского интерфейса.
Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей для выполнения операций измерения.
Поддержка регулировки яркости экрана.
Прошивка может быть обновлена через виртуальный u-диск, программист не нужен, а Прошивка может быть обновлена через прилагаемый usb-кабель для передачи данных type-c.
Стандартные Калибровочные детали хорошего качества и RG405 фазостабильный кабель для обеспечения точности калибровки.
Разработан с интерфейсом выхода USB, который может поддерживать выходную мощность 5 В/1 А.
С помощью 2А высокой токовой подзарядки IC время подзарядки короче.
Поддерживая программное обеспечение хост-компьютера, хост-компьютер поддерживает китайские и английские интерфейсы.
Изображения экрана устройства можно получить, сделав скриншот главного компьютера.
Функция: может измерять параметры S, соотношение волн постоянного напряжения, диаграмму Смита, фазу, задержку группы и т. д.

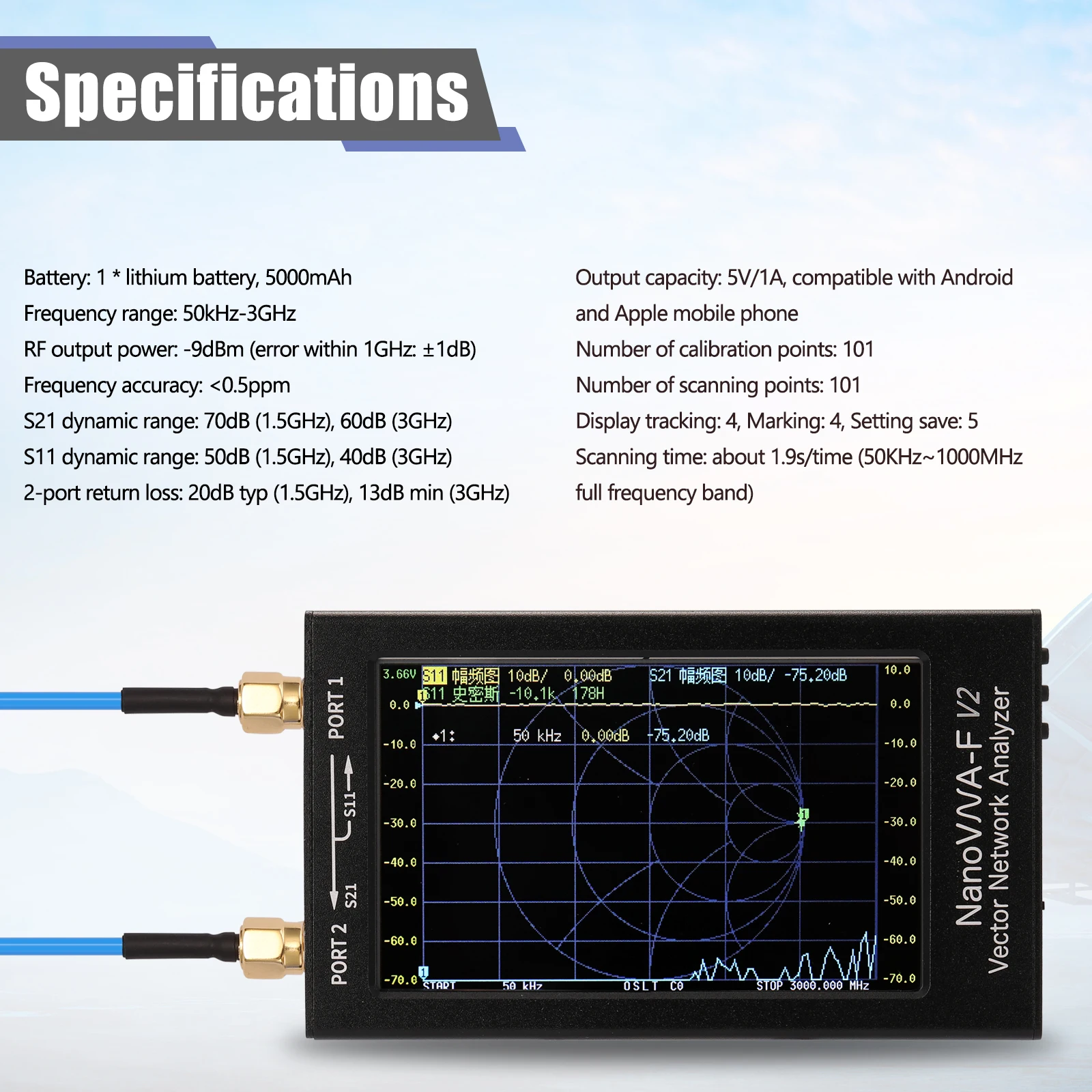

Характеристики:
Материал: алюминиевый сплав (чехол)
Основной цвет: черный
Аккумулятор: 1 * литиевая батарея, 5000 мАч
Частота: 50 кГц-3 ГГц
Выходная мощность RF: -9 дБм (ошибка в пределах 1 ГГц: ± 1 дБ)
Точность частоты: <0,5 ppm
S21 с динамическим диапазоном: 70dB (1,5 ГГц), 60dB (3 ГГц)
S11 с динамическим диапазоном: 50dB (1,5 ГГц), 40dB (3 ГГц)
2-портовый обратные потери: 20dB typ (1,5 ГГц), 13dB мин (3 ГГц)
Количество калибровочных точек: 101 точка
Количество точек сканирования: 101 точка
Количество следов: 4
Количество точек отметки: 4 (планку отметки можно перемещать вверх и вниз на экране)
Интерфейс USB: USB Type-C Режим связи: CDC (серийный)
Настройка сохранения: 5 групп (после сохранения, его можно сразу напомнить, когда он используется снова, нет необходимости повторять, И сохраненные параметры до последнего отключения будут автоматически отозваны, когда он снова включен)
Поддержка интерполяции результатов калибровки, может измерять без повторной калибровки после регулировки частотного диапазона измерения
Время сканирования: около 1,9 s/1 раз (50 кГц ~ 3000 МГц полный диапазон частот)

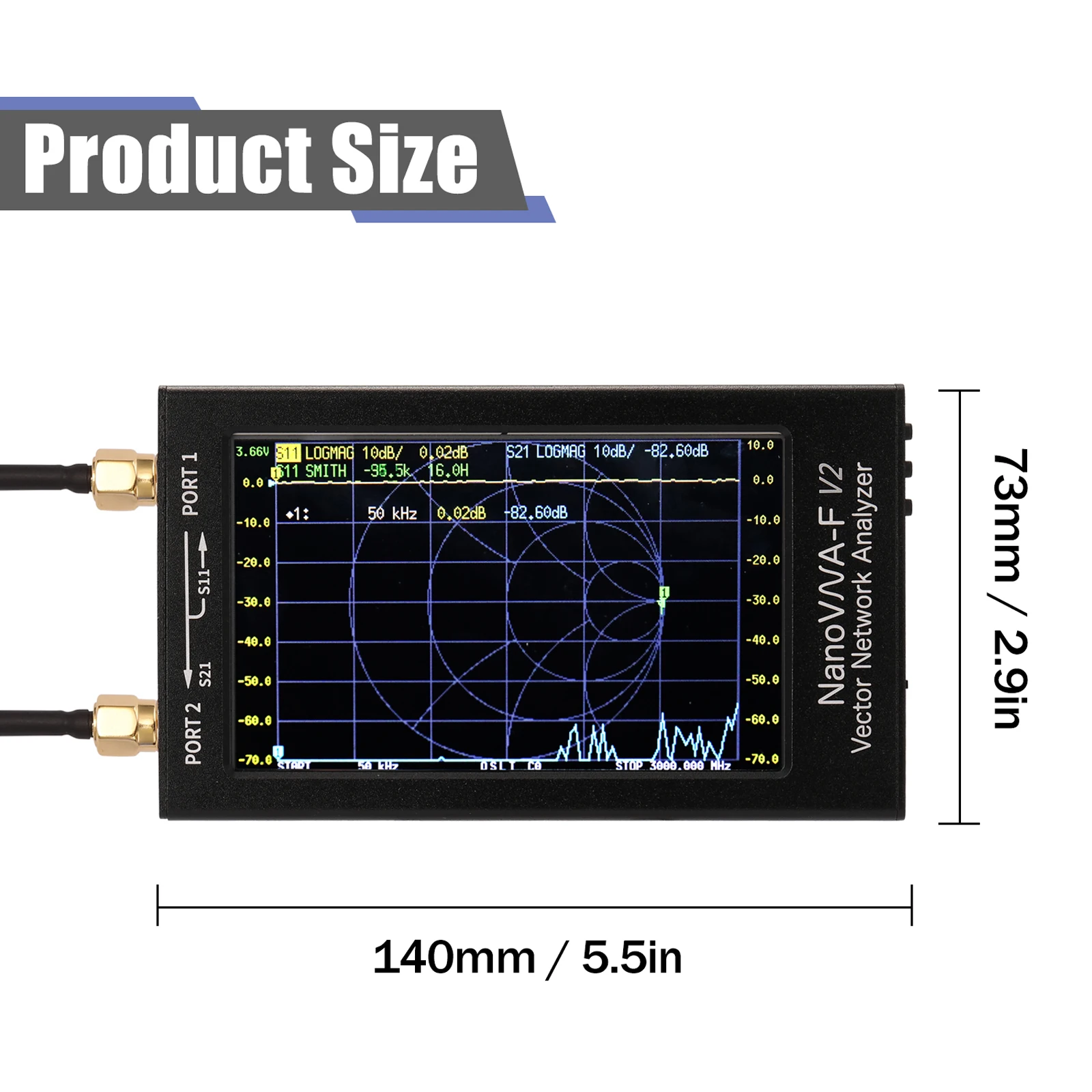

Размер изделия: 140*73*20 мм/5,5*2,9 * 0.8in
Вес товара: 270 г/9,5 унции
Размер упаковки: 250*150*50 мм/9,8*5,9 * 2.0in
Вес упаковки: 500 г/1.1lb

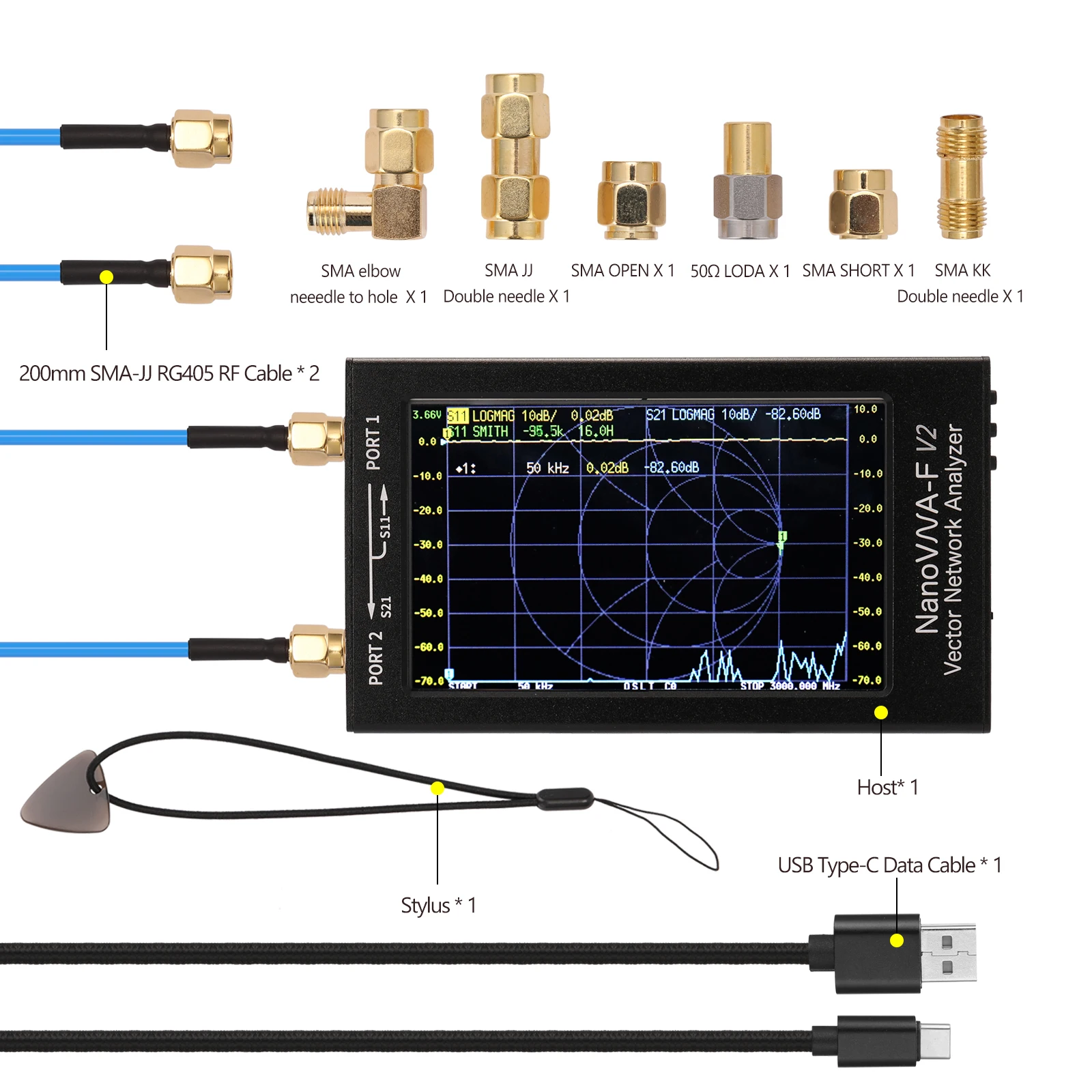

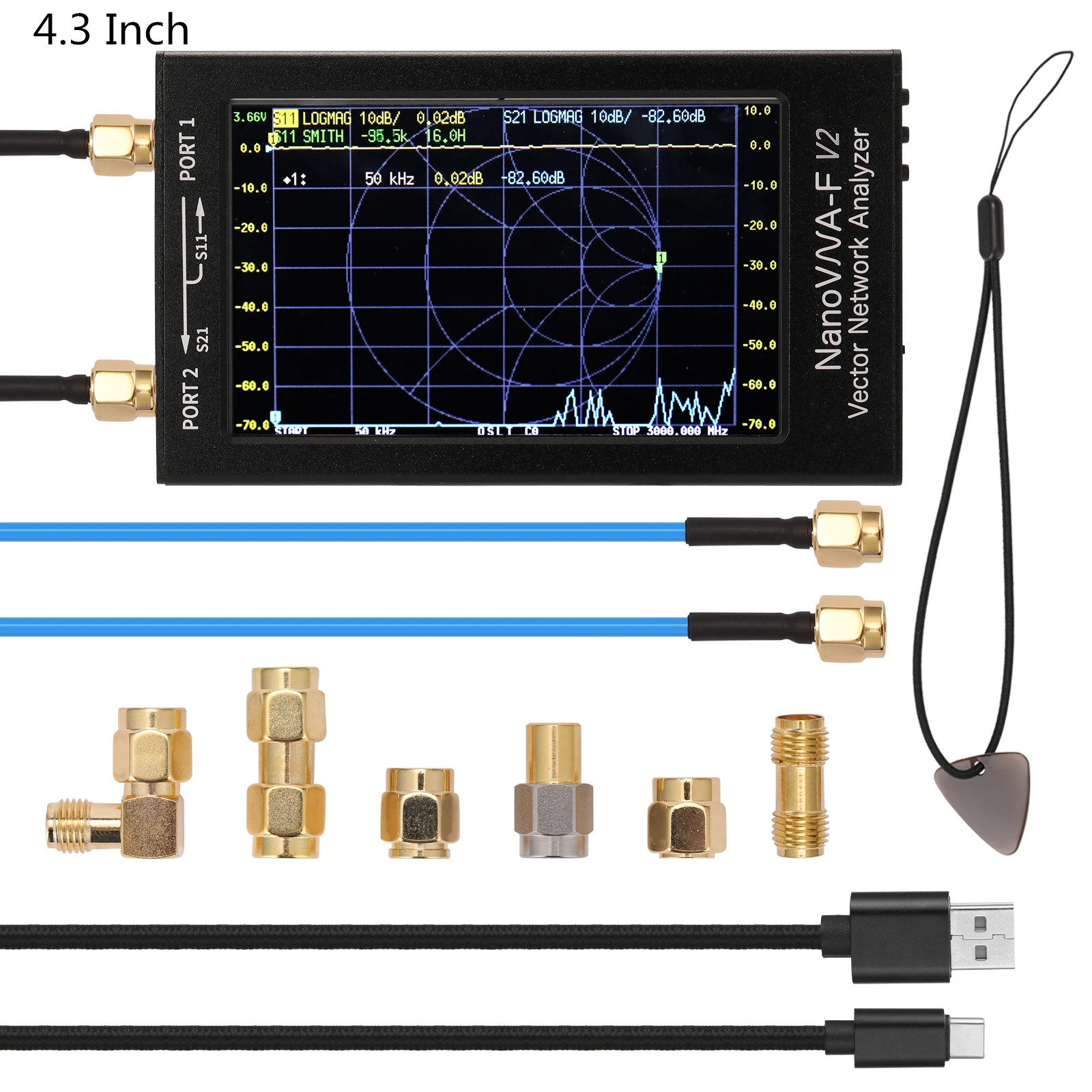

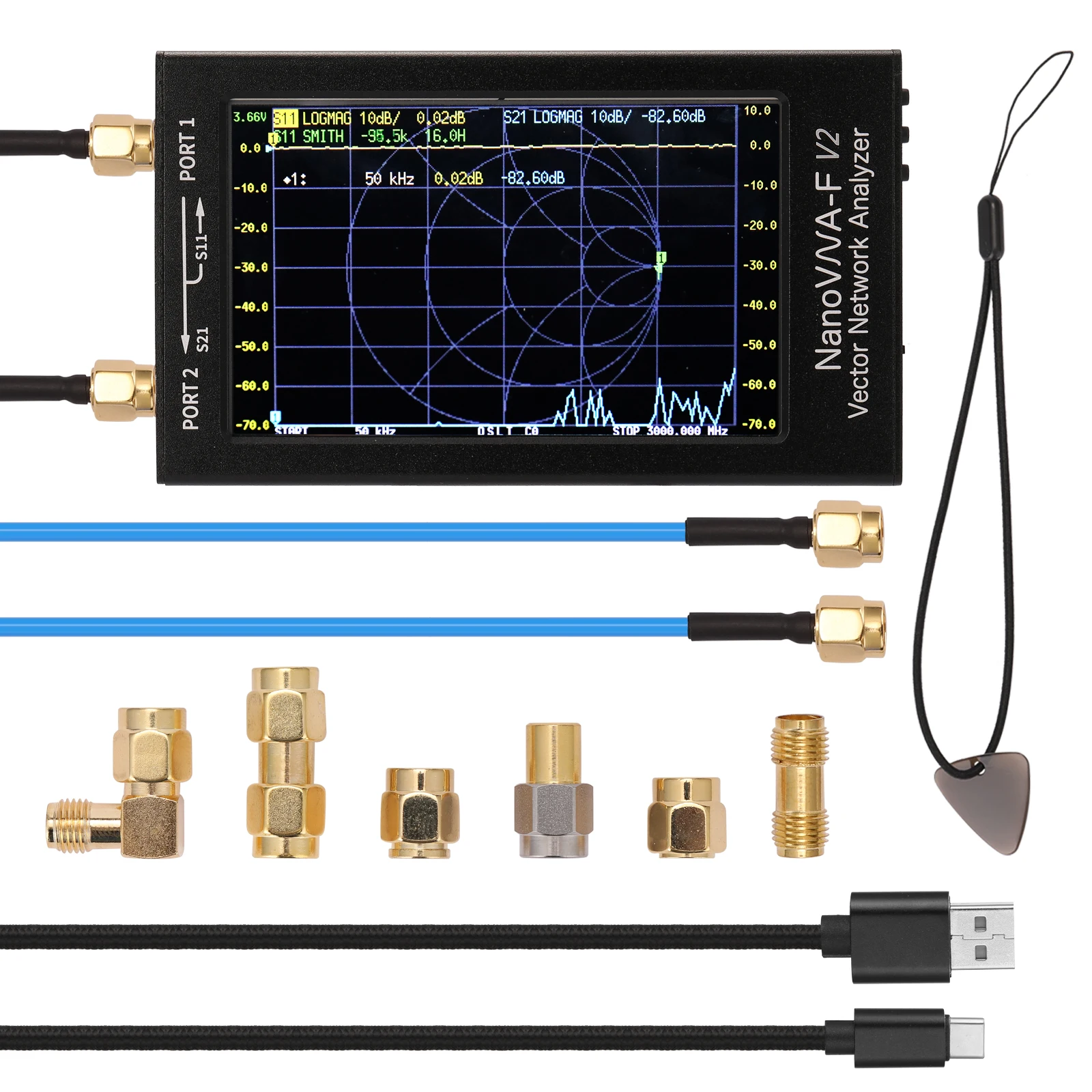

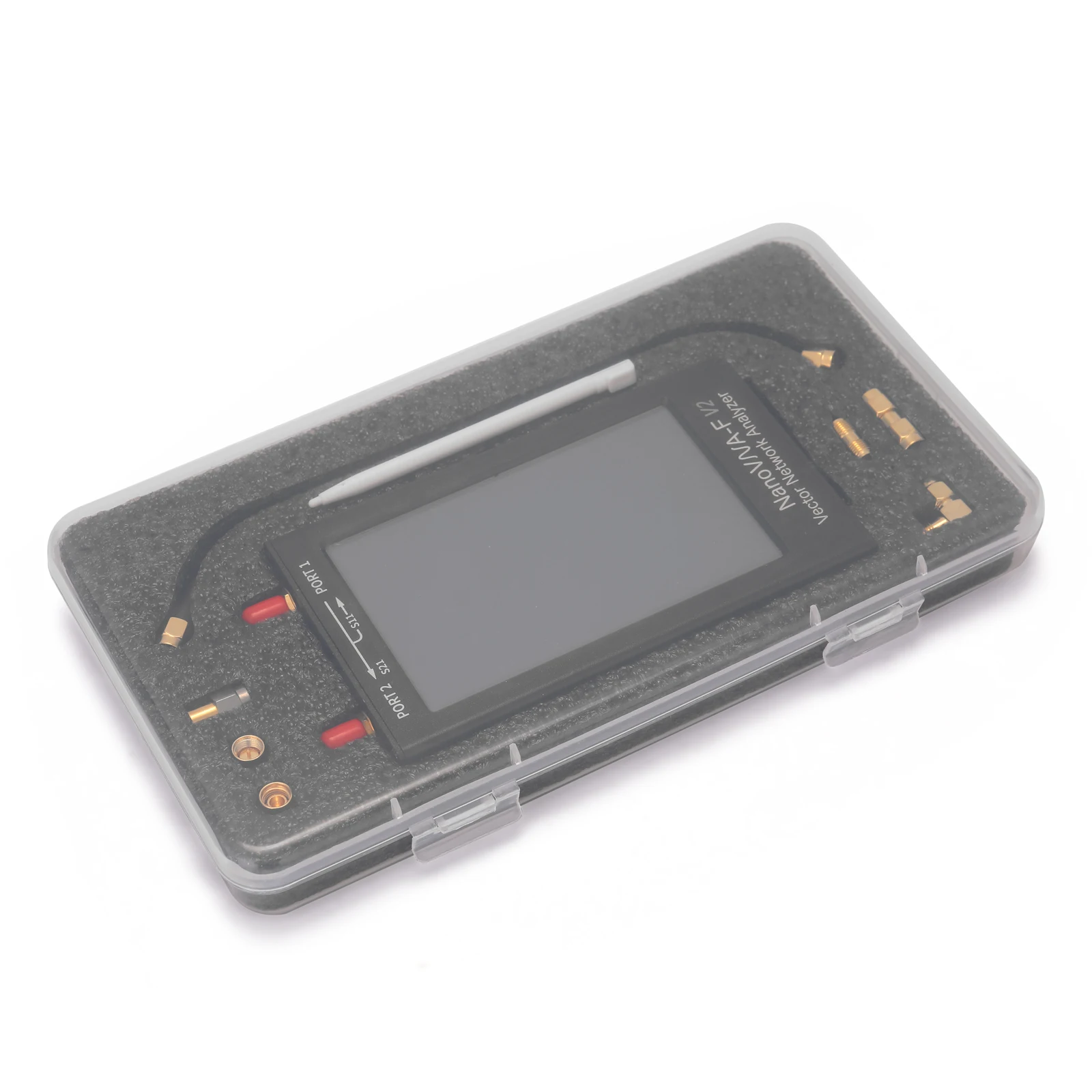

Упаковочный лист:
1 * хост

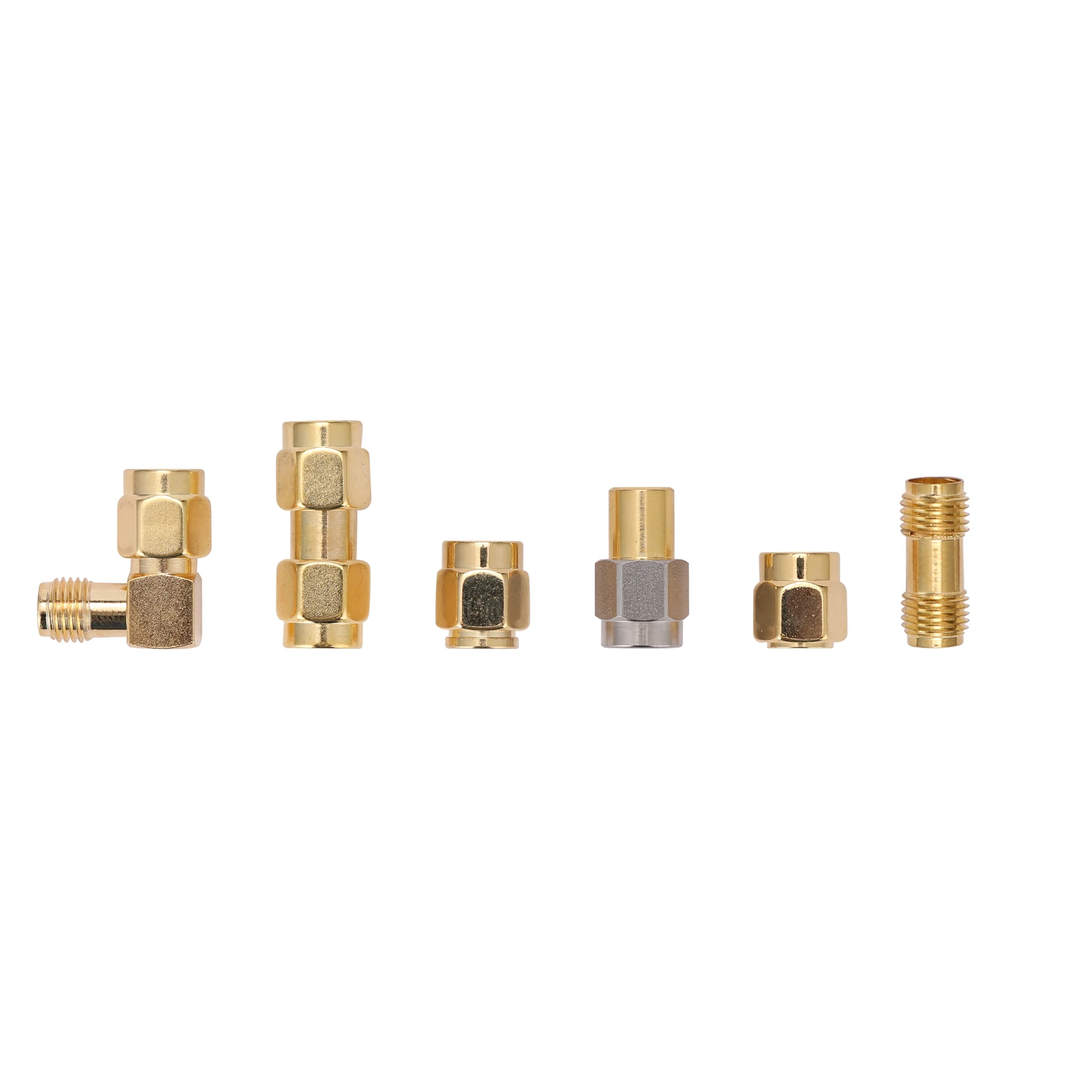

1 * SMA открытый калибровочный набор
1 * SMA Набор для калибровки короткого замыкания
1 * SMA 50Ω Набор для калибровки нагрузки
1 * SMA-KK адаптер с двойным отверстием
1 * SMA-JJ двухголовый штыревой адаптер
1 * SMA-JKW наружный винт с внутренним отверстием для внутреннего винта
2*200 мм SMA-JJ RG405 RF кабель
1 * USB Type-C кабель для передачи данных
1 * стилус
