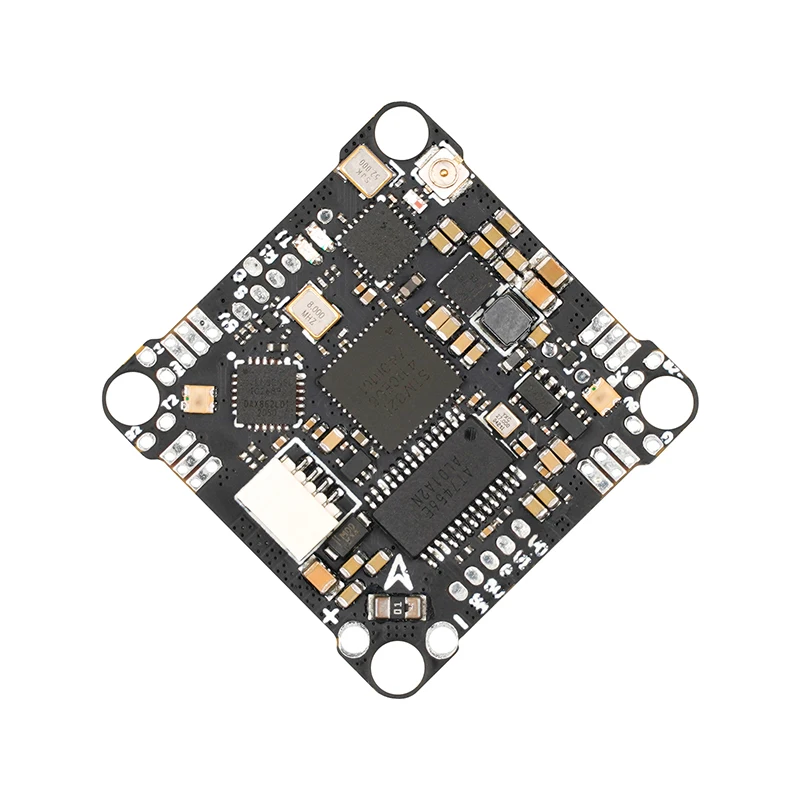

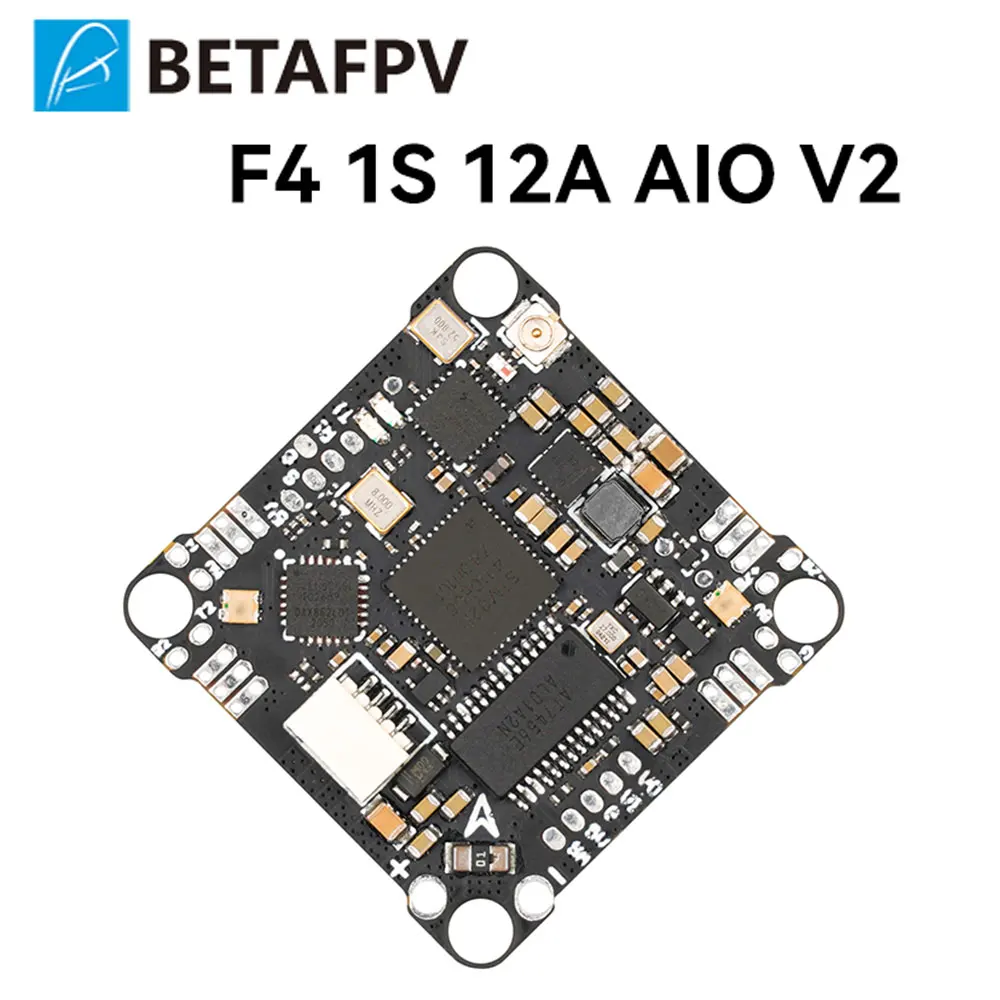

BETAFPV F4 1S 12A V2.0 AIO бесщеточный контроллер полета FC поддержка Frsky приемник/приемник

BETAFPV F4 1S 12A V2.0 AIO бесщеточный контроллер полета FC поддержка Frsky приемник/приемник

Что Обновлено в ELRS 2,4G V2.0?

• Теперь поддерживает 1S и 2S батареи; Версия 1,0 поддерживает только 1S.

• Используйте приемник SPI ExpressLRS 2,4 с прошивкой BetaLight.

• Изменение формы материнской платы для поддержки стойки whoop 85 мм; Версия V1.0 поддерживает только машины для зубочистки.

• Используйте более легкий и меньший разъем SH вместо USB Type-C.



F4 1S 12A AIO Контролер полетов-1S 12A FC, используется, чтобы собрать свет 3-дюймовая пленка машина для изготовления зубочисток, как, например, HX115 LR путешествие машины. Если вы хотите попробовать Дрон FPV размером больше 65 мм/75 мм с мощностью 1S, вы все равно хотите плавные и мощные движения полета, этот Интегрированный Контроллер полета 1S 12A ESC-ваш лучший выбор.


F4 1S 12A AIO игровые джойстики является лучшим выбором для того, чтобы создать ультра-легкий 3-дюймовая пленка машина для изготовления зубочисток, как, например, HX115 LR
В настоящее время большинство полетных контроллеров 1S на рынке имеют свой собственный 5A ESCs, но этот FC специально интегрирует 1S 12A ESCs, которая может обеспечить более достаточной силой для 3-дюймовая пленка машина для изготовления зубочисток.
Встроенный амперметр, 2 программируемых светодиода RGB и приемник SPI Frsky. В то же время, все колодки защищены для внешних приемников с UART1 и UART2 для зуммера и так далее.
В Whoop шаблон монтажного отверстия совместим с большинством 1S 3-дюймовая пленка стеллажи для выставки товаров. Большие прокладки предназначены для кабелей сварочный двигатель. Эта конструкция облегчит сварку.
Параметры продукта

Управление полетом: F4 1S 12A AIO FC (Frsky)

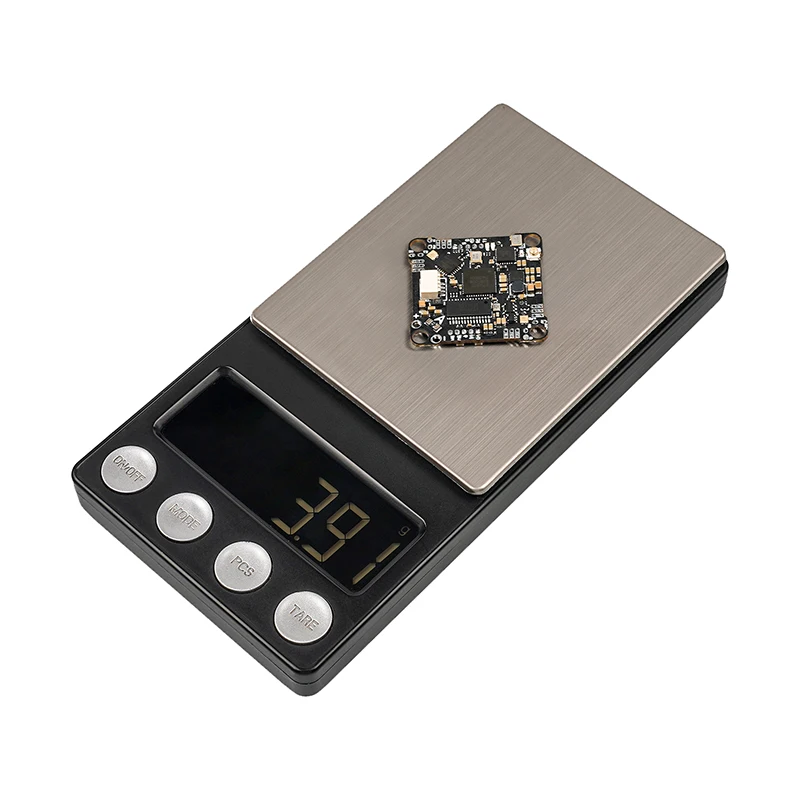

Вес: 4,74 г (без шнура питания и разъема BT2.0)
CPU: STM32F411CEU6 (100 МГц)
Гироскоп: MPU6000 (SPI соединение)
Версия прошивки: betaflight_4.2.0_STM32F411
OSD: Встроенный BetaFlight OSD (STM32 контролирует чип OSD через SPI в режиме DMA)
Приемник: интегрированный SPI Frsky приемник/приемник Futaba
Моторный штифт разъем: 1,25 мм штыревой разъём
Размер монтажного отверстия: 26 мм x 26 мм (подходит для монтажных отверстий с рисунком динамика)
Usb-порт: Type-C
Характеристики 1S 12A ESC
Встроенный ESC, непрерывный 12A, пиковый ток 25A
Входное напряжение: 1S Lipo
Прошивка ESC: Z_H_30_REV16_7.HEX
Поддержка сигнала: D-shot150, D-shot300, D-shot600, Oneshot125, Multishot, PWM


Эта новая прошивка BLHeli_S (имя Z_H_30_REV16_7.HEX) поддерживается BLHeli Configurator, blheliлюкс и Bluejay Configurator.

Схема F4 1S 12A AIO FC
На следующем рисунке показана схема подключения ELRS версии 2,4G. Колодки UART1, UART2 и SBUS используются для внешних приемников, таких как Frsky XM +, TBS Nano приемники, для того, чтобы обеспечить более длительный диапазон приемника.

Накладки зуммера (BUZZ + и BUZZ-) прямо недействительны. Для его работы требуются некоторые изменения.

На изображении ниже показана материнская плата ELRS 2,4G V1.0

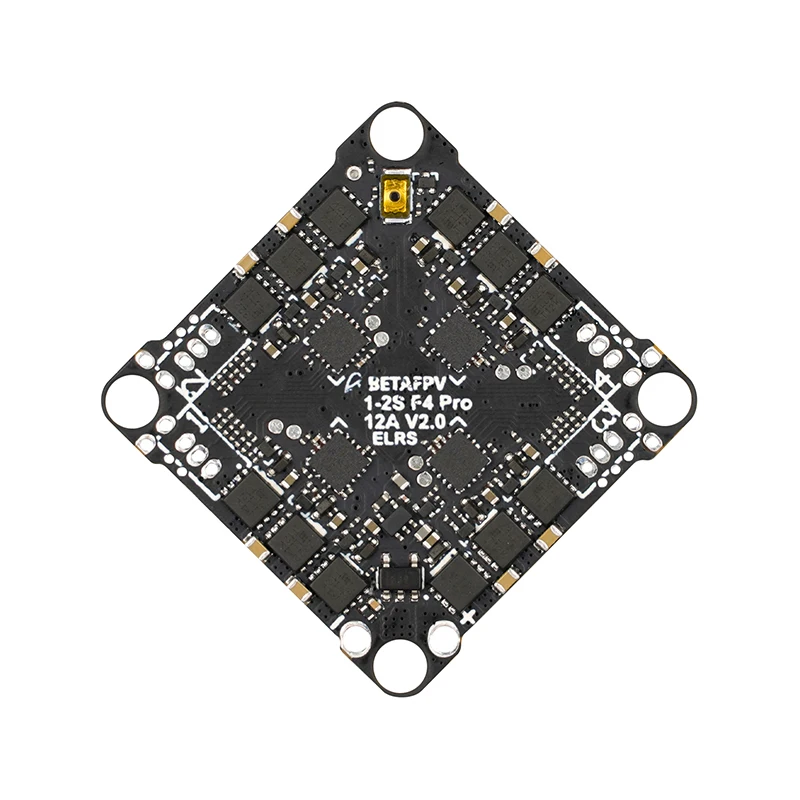

На изображении ниже показана материнская плата ELRS 2,4G V2.0

Амперметр встроен в плата FC. Это конфигурация в Betaflight Configurator.

12A 1S ESC
Действительно ли 1S UAV нужен 12A ESC? Если это 65 мм или 75 мм Whoop drone Meteor65, 5A ESC достаточно для всех действий. Как насчет 3-дюймовая пленка пропеллер с 1102/1202.5 мотором? Все еще хотите плавные и мощные маневры полета?

5А ESC был разработан около 3 лет назад и предназначен для Дронов, оснащенных 0603/0802 двигателями. В прошлом году BETAFPV команда сотрудничает с BLHeli автор Steffen развивать 12A 1S ESC для 3-дюймовая пленка машина для изготовления зубочисток. Наконец, он здесь!

Плата отмечена «1-2S», может ли эта плата FC поддерживать 2S?

Плата V1.0 не поддерживает Аккумуляторы 2S. Выберите материнскую плату V2.0 для поддержки 1S и 2S батарей.

ELRS 2,4G RX
Плата интегрирует приемник с ExpressLRS, популярной в 2021 радиосвязью. ExpressLRS разработан для достижения лучшей производительности связи с точки зрения скорости, задержки и диапазона. Серийный протокол между приемником и F411 FC является последовательным протоколом Crossfire.

Эта печатная плата специально разработана для сверхлегкого дрона с зубочисткой 3 дюймов или 2 дрона-дрона.

Если вы хотите попробовать ExpressLRS на 65 мм/75 мм дронах, пожалуйста, продолжайте обращать внимание на нашу F4 1S плата FC, которая имеет встроенный приемник SPI ExpressLRS.

Список товаров

1 * F4 1S 12A все-в-одном
4 * Противоударная резиновая амортизирующая колонка
Винты 4 * M2 x 10 мм
Винты 4 * M2 x 10 мм
Винтовая гайка 8 * M2
1 * BETAFPV дипольная антенна Yagi для пальцев, искусственные бриллианты, Т-образный антенна (2,4G/46 мм, только для ELRS RX flight control)
8 * PH-1.25 Разъем двигателя (не сварной, только для ELRS RX управления полетом)
