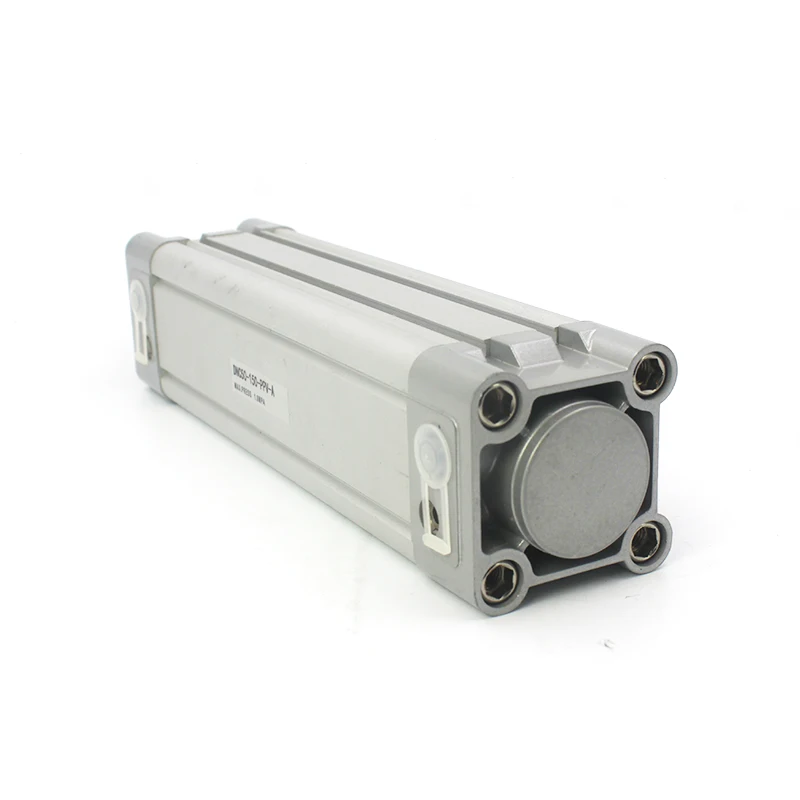

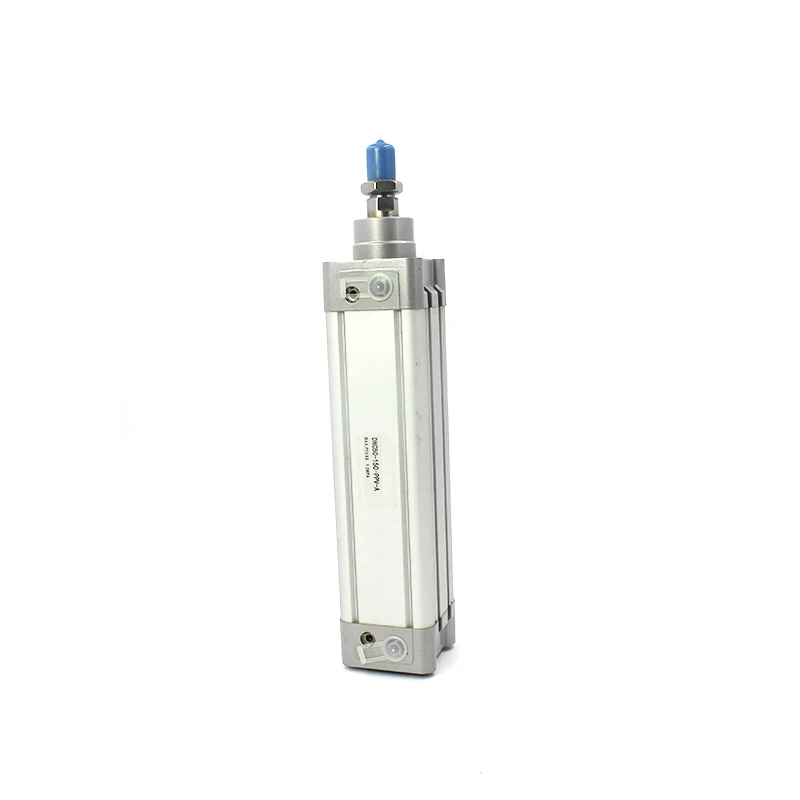

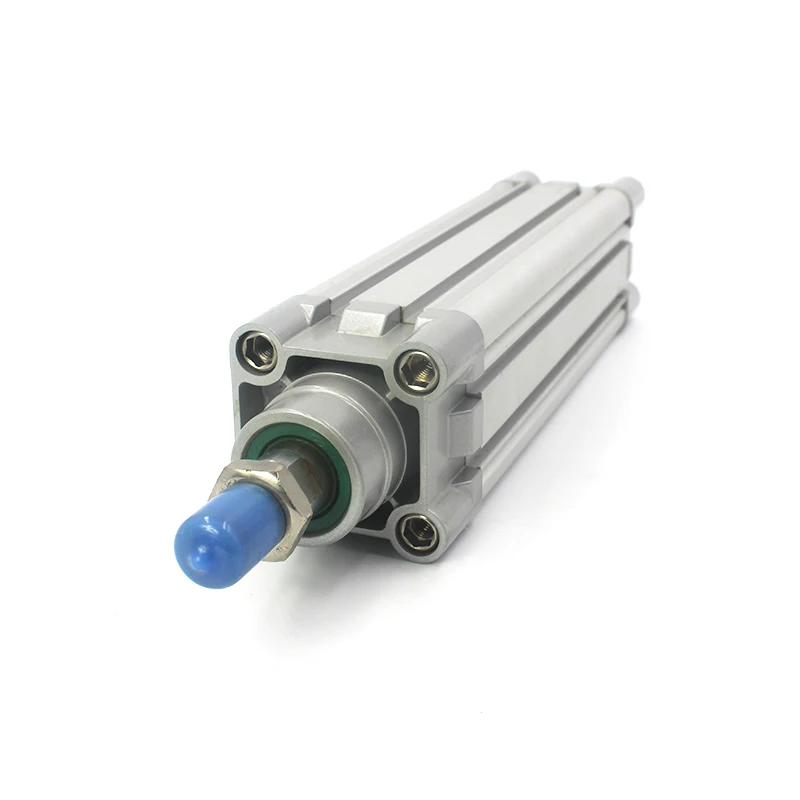

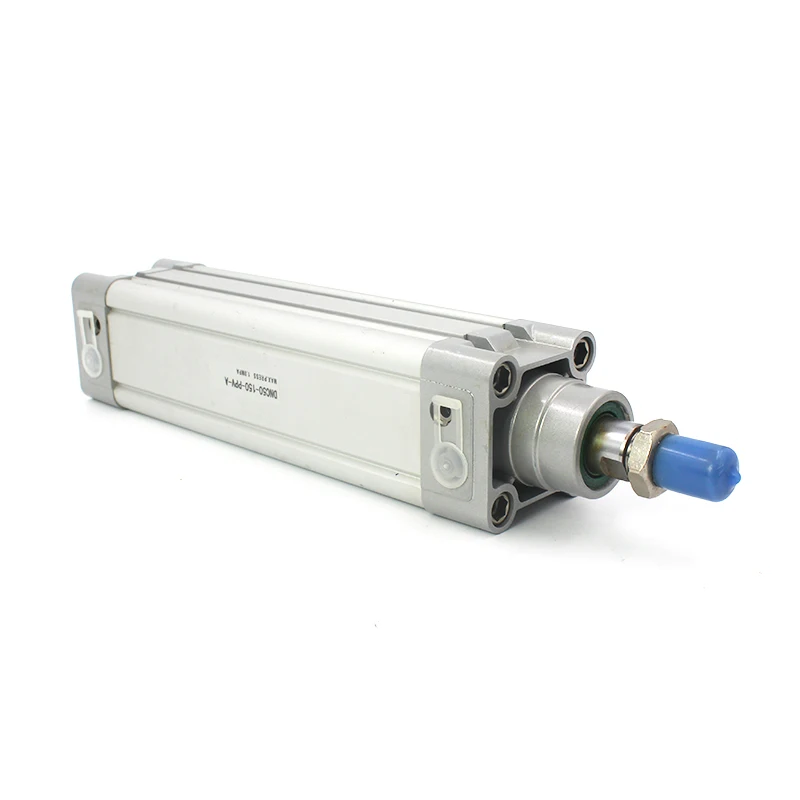

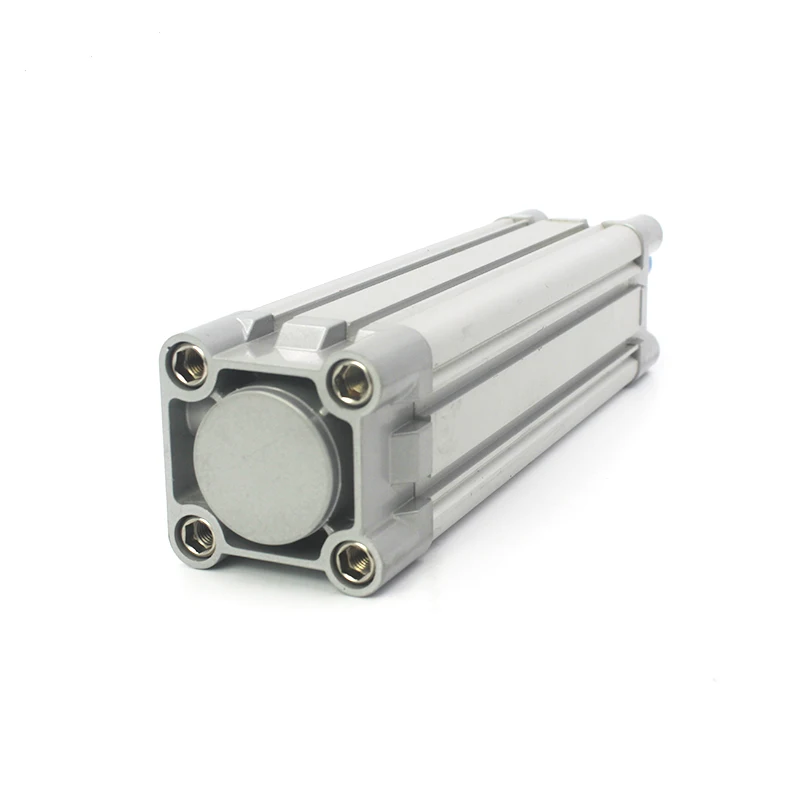

FESTO ISO6431 DNC50-150-PPV-A пневматические Воздушные цилиндры ISO15552

1. Стандартная цилиндрическая DNC-V
2. Стандартный профильный цилиндр ISO 15552 с фиксированной или регулируемой амортизацией.
3. Шаблон монтажного отверстия для ISO 15552
4. Собран и оснащен трубкой, готовой к подключению
5. Особенно подходит для децентрализованного использования в больших системах
6. Версии клапана: моностабильный/одинарный соленоид или бистабильный/двойные СОЛЕНОИДНЫЕ клапаны, установленные справа или слева
7. Для определения положения
8. Широкий спектр вариантов для индивидуальных применений

Ключевые особенности:

1. Цилиндры на основе стандартов toISO 15552 (соответствует отозванным стандартам ISO 6431,DIN ISO 6431,
VDMA24562,NFE49003.1 и UNl 10290)
2. Современный, последовательный дизайн экономит до 11% больше места com-сравнению с обычными стандартами-basedцилиндры,
Обеспечение конструктивной компактной структуры системы

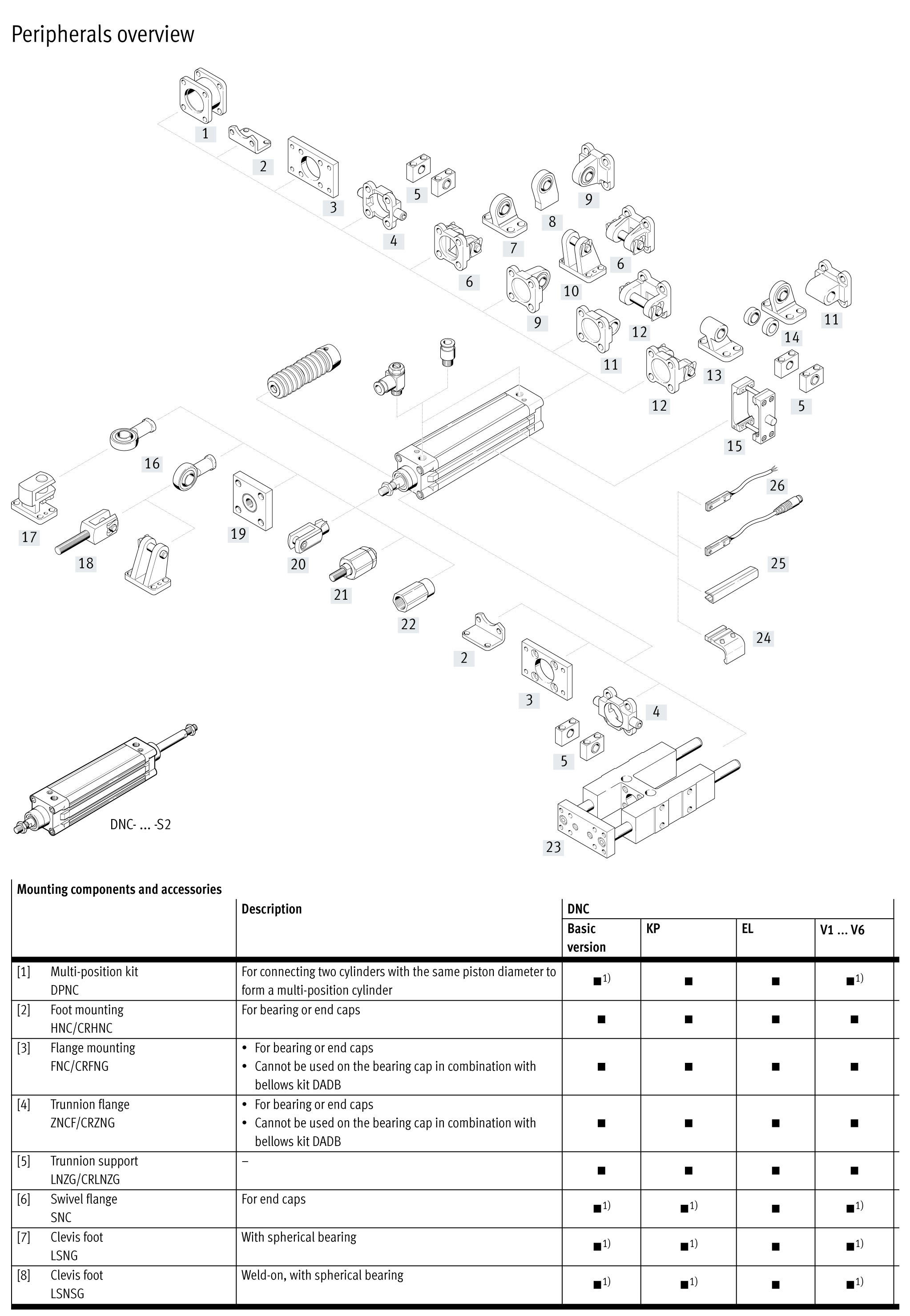

3. Широкий спектр аксессуаров позволяет цилиндру быть installedalledпрактически anwhere
4. Самый широкий спектр вариантов на themarket предлагает идеальный цилиндр dncдля любого применения

Standards ylinder на основе стандартов

Базовая версия

[1J профиль баррель

Гладкий анодированный кованый алюминиевый сплав

[2J подшипник и колпачки

Литой алюминий

[3J поршневой стержень

Высоколегированная Сталь, анодированная кованая сталь из алюминиевого сплава

Уплотнения

Полиуретан. Нитриловая Резина

Примечание по материалам

Цилиндр на основе стандартов

R8

[LJ профиль баррель

Smooth-aoodised кованого алюминиевый сплав

[2J подшипник и колпачки

Литой алюминий

[3J поршневой стержень

Закаленное покрытие из твердого хрома
Сталь

Высокопрочная сталь

Уплотнения

Полиуретан. Нитриловая Резина

Фторкаучук

Примечание по материалам

RoHS- . Ompliant

IContatωimnn является pamn

Данные заказа-с датчиком положения

Поршень Φ
[Мм]

Ход
[Мм]

Часть №.

Тип1)

Поршень Φ
[Мм]

Ход
[Мм]

Часть №.

Тип1)

32

20

1922617

DNC-32-20-PPV-A

40

20

1922623

DNC-40-20-PPV-A

25

163305

DNC-32-25-PPV-A

25

163337

DNC-40-25-PPV-A

30

1922618

DNC-32-30-PPV-A

30

1922624

DNC-40-30-PPV-A

40

163306

DNC-32-40-PPV-A

40

163338

DNC-40-40-PPV-A

50

163307

DNC-32-50-PPV-A

50

163339

DNC-40-50-PPV-A

60

1922619

DNC-32-60-PPV-A

60

1922625

DNC-40-60-PPV-A

70

1922620

DNC-32-70-PPV-A

70

1922626

DNC-40-70-PPV-A

80

163308

DNC-32-80-PPV-A

80

163340

DNC-40-80-PPV-A

100

163309

DNC-32-100-PPV-A

100

163341

DNC-40-100-PPV-A

125

163310

DNC-32-125-PPV-A

125

163342

DNC-40-125-PPV-A

150

1922621

DNC-32-150-PPV-A

150

1922627

DNC-40-150-PPV-A

160

163311

DNC-32-160-PPV-A

160

163343

DNC-40-160-PPV-A

200

163312

DNC-32-200-PPV-A

200

163344

DNC-40-200-PPV-A

250

163313

DNC-32-250-PPV-A

250

163345

DNC-40-250-PPV-A

300

1922622

DNC-32-300-PPV-A

300

1922628

DNC-40-300-PPV-A

320

163314

DNC-32-320-PPV-A

320

163346

DNC-40-320-PPV-A

400

163315

DNC-32-400-PPV-A

400

163347

DNC-40-400-PPV-A

500

163316

DNC-32-500-PPV-A

500

163348

DNC-40-500-PPV-A

50

20

1922629

DNC-50-20-PPV-A

63

20

1922635

DNC-63-20-PPV-A

25

163369

DNC-50-25-PPV-A

25

163401

DNC-63-25-PPV-A

30

1922630

DNC-50-30-PPV-A

30

1922636

DNC-63-30-PPV-A

40

163370

DNC-50-40-PPV-A

40

163402

DNC-63-40-PPV-A

50

163371

DNC-50-50-PPV-A

50

163403

DNC-63-50-PPV-A

60

1922631

DNC-50-60-PPV-A

60

1922637

DNC-63-60-PPV-A

70

1922632

DNC-50-70-PPV-A

70

1922638

DNC-63-70-PPV-A

80

163372

DNC-50-80-PPV-A

80

163404

DNC-63-80-PPV-A

100

163373

DNC-50-100-PPV-A

100

163405

DNC-63-100-PPV-A

125

163374

DNC-50-125-PPV-A

125

163406

DNC-63-125-PPV-A

150

1922633

DNC-50-150-PPV-A

150

1922639

DNC-63-150-PPV-A

160

163375

DNC-50-160-PPV-A

160

163407

DNC-63-160-PPV-A

200

163376

DNC-50-200-PPV-A

200

163408

DNC-63-200-PPV-A

250

163377

DNC-50-250-PPV-A

250

163409

DNC-63-250-PPV-A

300

1922634

DNC-50-300-PPV-A

300

1922640

DNC-63-300-PPV-A

320

163378

DNC-50-320-PPV-A

320

163410

DNC-63-320-PPV-A

400

163379

DNC-50-400-PPV-A

400

163411

DNC-63-400-PPV-A

500

163380

DNC-50-500-PPV-A

500

163412

DNC-63-500-PPV-A

Данные заказа-с датчиком положения

Поршень Φ
[Мм]

Ход
[Мм]

Часть №.

Тип1)

80

20

1922641

DNC-80-20-PPV-A

25

163433

DNC-80-25-PPV-A

30

1922642

DNC-80-30-PPV-A

40

163434

DNC-80-40-PPV-A

50

163435

DNC-80-50-PPV-A

60

1922643

DNC-80-60-PPV-A

70

1922644

DNC-80-70-PPV-A

80

163436

DNC-80-80-PPV-A

100

163437

DNC-80-100-PPV-A

125

163438

DNC-80-125-PPV-A

150

1922645

DNC-80-150-PPV-A

160

163439

DNC-80-160-PPV-A

200

163440

DNC-80-200-PPV-A

250

163441

DNC-80-250-PPV-A

300

1922646

DNC-80-300-PPV-A

320

163442

DNC-80-320-PPV-A

400

163443

DNC-80-400-PPV-A

500

163444

DNC-80-500-PPV-A

100

25

163465

DNC-100-25-PPV-A

40

163466

DNC-100-40-PPV-A

50

163467

DNC-100-50-PPV-A

80

163468

DNC-100-80-PPV-A

100

163469

DNC-100-100-PPV-A

125

163470

DNC-100-125-PPV-A

160

163471

DNC-100-160-PPV-A

200

163472

DNC-100-200-PPV-A

250

163473

DNC-100-250-PPV-A

320

163474

DNC-100-320-PPV-A

400

163475

DNC-100-400-PPV-A

500

163476

DNC-100-500-PPV-A

125

25

163497

DNC-125-25-PPV-A

40

163498

DNC-125-40-PPV-A

50

163499

DNC-125-50-PPV-A

80

163500

DNC-125-80-PPV-A

100

163501

DNC-125-100-PPV-A

125

163502

DNC-125-125-PPV-A

160

163503

DNC-125-160-PPV-A

200

163504

DNC-125-200-PPV-A

250

163505

DNC-125-250-PPV-A

320

163506

DNC-125-320-PPV-A

400

163507

DNC-125-400-PPV-A

500

163508

DNC-125-500-PPV-A

Данные заказа-без определения положения

Поршень Φ
[Мм]

Ход
[Мм]

Часть №.

Тип1)

Поршень Φ
[Мм]

Ход
[Мм]

Часть №.

Тип1)

32

25

163319

DNC-32-25-PPV

40

25

163351

DNC-40-25-PPV

40

163320

DNC-32-40-PPV

40

163352

DNC-40-40-PPV

50

163321

DNC-32-50-PPV

50

163353

DNC-40-50-PPV

80

163322

DNC-32-80-PPV

80

163354

DNC-40-80-PPV

100

163323

DNC-32-100-PPV

100

163355

DNC-40-100-PPV

125

163324

DNC-32-125-PPV

125

163356

DNC-40-125-PPV

160

163325

DNC-32-160-PPV

160

163357

DNC-40-160-PPV

200

163326

DNC-32-200-PPV

200

163358

DNC-40-200-PPV

250

163327

DNC-32-250-PPV

250

163359

DNC-40-250-PPV

320

163328

DNC-32-320-PPV

320

163360

DNC-40-320-PPV

400

163329

DNC-32-400-PPV

400

163361

DNC-40-400-PPV

500

163330

DNC-32-500-PPV

500

163362

DNC-40-500-PPV

50

25

163383

DNC-50-25-PPV

63

25

163415

DNC-63-25-PPV

40

163384

DNC-50-40-PPV

40

163416

DNC-63-40-PPV

50

163385

DNC-50-50-PPV

50

163417

DNC-63-50-PPV

80

163386

DNC-50-80-PPV

80

163418

DNC-63-80-PPV

100

163387

DNC-50-100-PPV

100

163419

DNC-63-100-PPV

125

163388

DNC-50-125-PPV

125

163420

DNC-63-125-PPV

160

163389

DNC-50-160-PPV

160

163421

DNC-63-160-PPV

200

163390

DNC-50-200-PPV

200

163422

DNC-63-200-PPV

250

163391

DNC-50-250-PPV

250

163423

DNC-63-250-PPV

320

163392

DNC-50-320-PPV

320

163424

DNC-63-320-PPV

400

163393

DNC-50-400-PPV

400

163425

DNC-63-400-PPV

500

163394

DNC-50-500-PPV

500

163426

DNC-63-500-PPV

80

25

163447

DNC-80-25-PPV

100

25

163479

DNC-100-25-PPV

40

163448

DNC-80-40-PPV

40

163480

DNC-100-40-PPV

50

163449

DNC-80-50-PPV

50

163481

DNC-100-50-PPV

80

163450

DNC-80-80-PPV

80

163482

DNC-100-80-PPV

100

163451

DNC-80-100-PPV

100

163483

DNC-100-100-PPV

125

163452

DNC-80-125-PPV

125

163484

DNC-100-125-PPV

160

163453

DNC-80-160-PPV

160

163485

DNC-100-160-PPV

200

163454

DNC-80-200-PPV

200

163486

DNC-100-200-PPV

250

163455

DNC-80-250-PPV

250

163487

DNC-100-250-PPV

320

163456

DNC-80-320-PPV

320

163488

DNC-100-320-PPV

400

163457

DNC-80-400-PPV

400

163489

DNC-100-400-PPV

500

163458

DNC-80-500-PPV

500

163490

DNC-100-500-PPV
