DRM01 12V DC функциональные характеристики

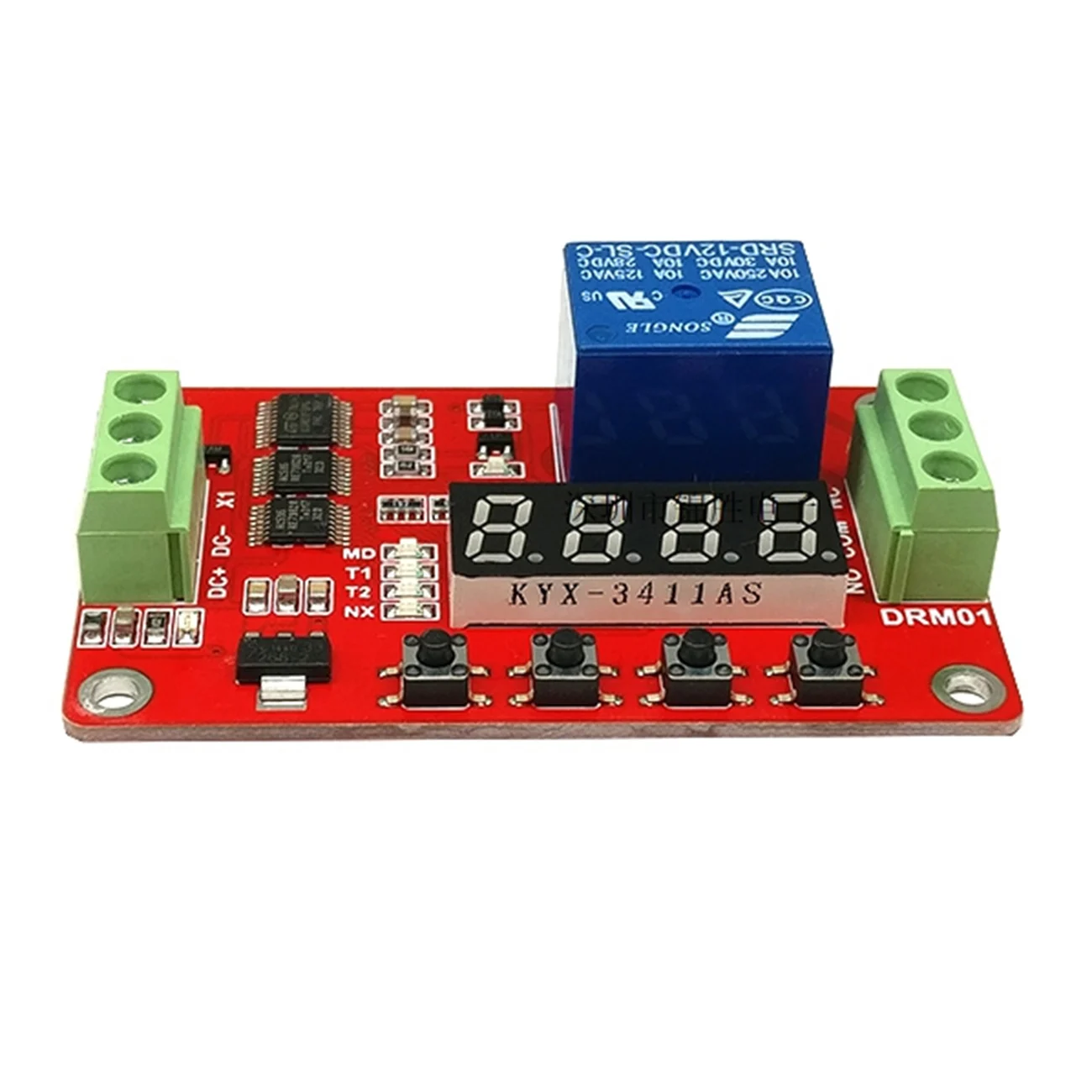

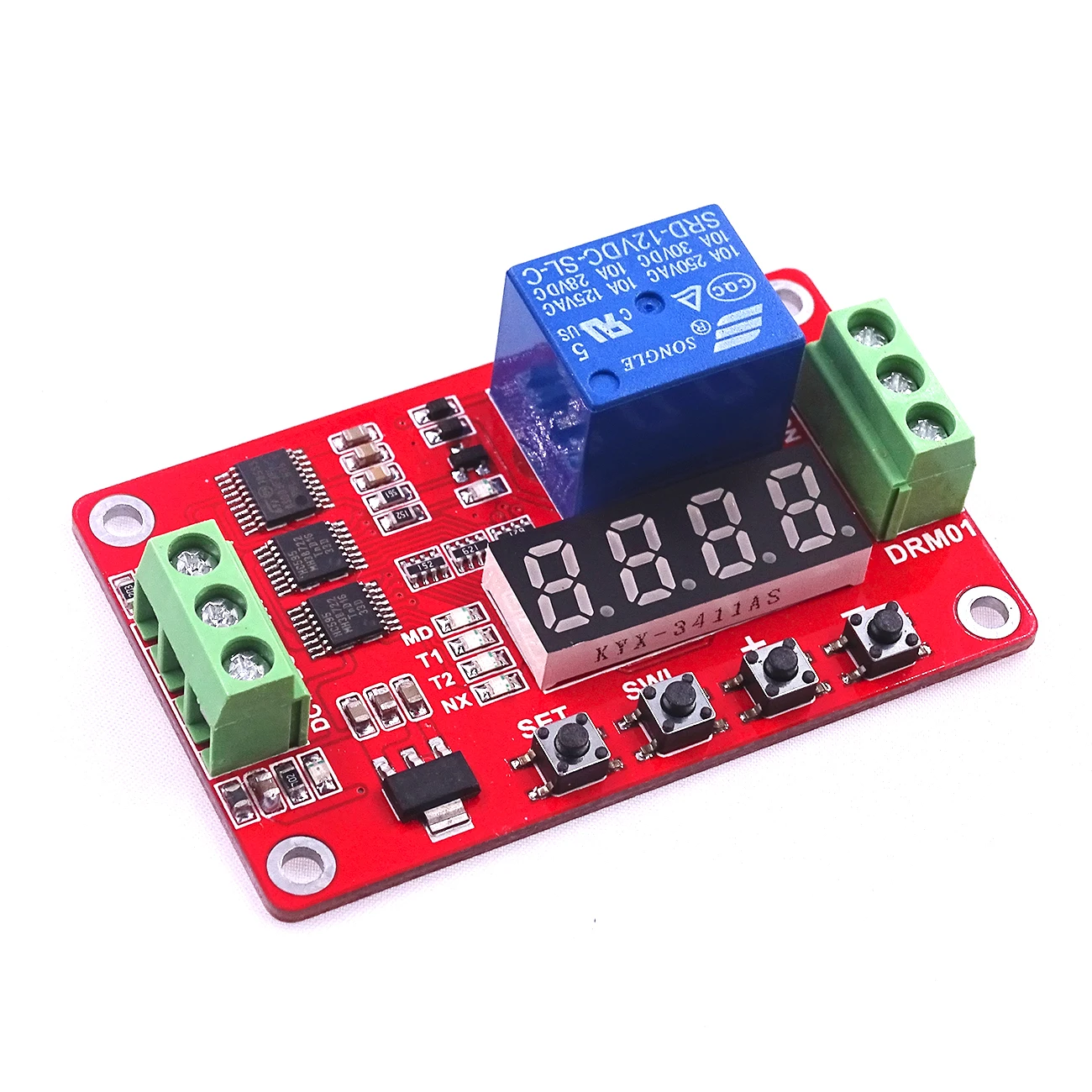

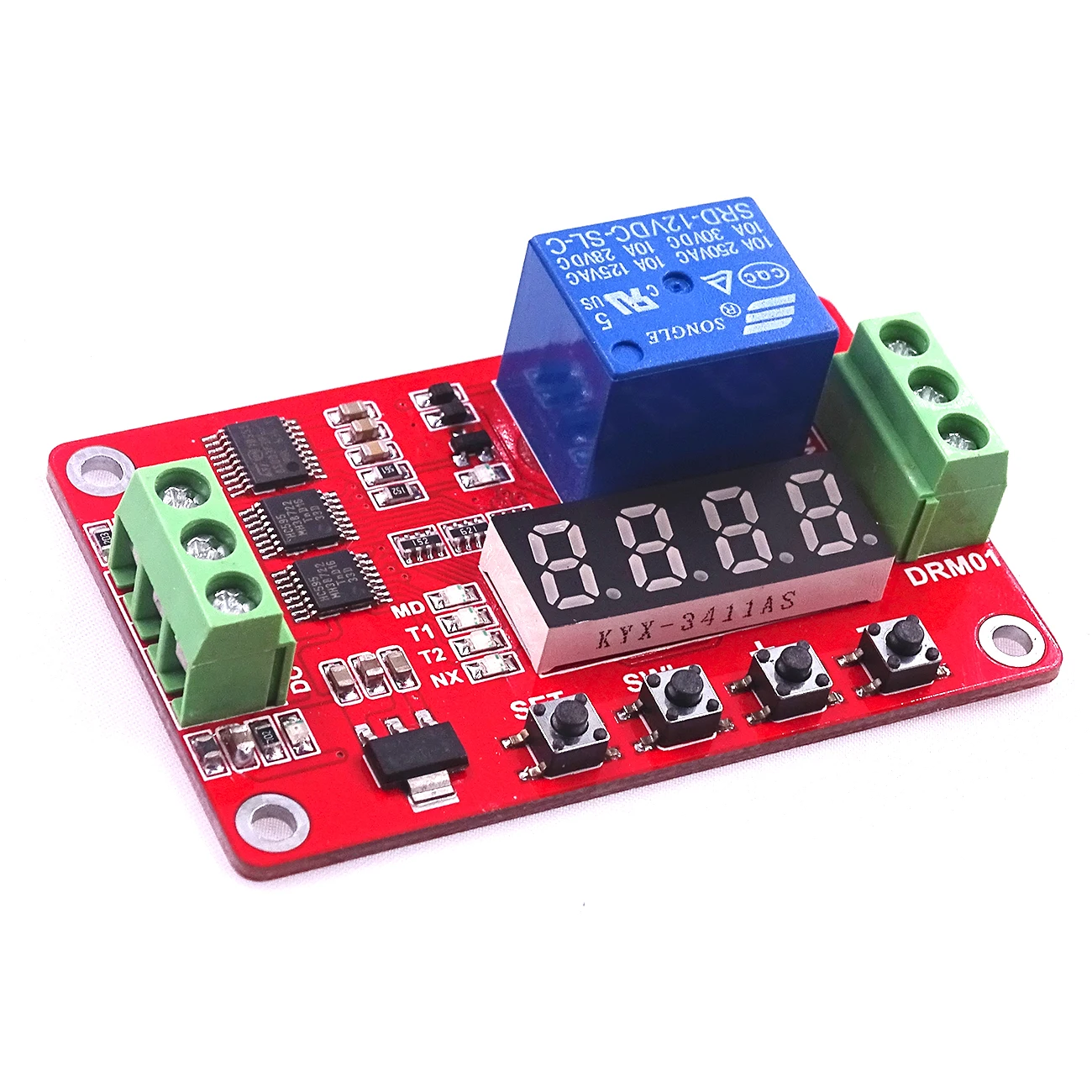

DRM01 Многофункциональный релейный модуль управления, принимает высококачественные компоненты, через

Продуманный дизайн, стабильная производительность, простота в эксплуатации, может быть широко использован во всех видах случаев управления питанием. До 20 видов функций, модульная установка может удовлетворить различные требования приложений и может в соответствии с потребностями пользователя, настроить и добавить другие конкретные функции.

Функциональные характеристики:

1. 20 видов новых, обновленных версий 1,2015, предустановленных функций, отвечают требованиям большего количества приложений;

2. Функция счетчика мощности, не из-за неправильного повреждения модуля питания;

3. С высоким качеством и высоким давлением силового модуля, система более Стабильная и надежная;

4. Длина может быть отрегулировано между 0,1 секунд-270 часов;

5. Все настройки, можно автоматически сохранить, установить contet не терять при падении источника питания;

Функция модуля

Пользователь может через ключи и цифровой дисплей трубки, выбрать следующий из 20 видов функций, параметры могут быть установлены произвольные функции, параметры могут быть сохранены при падении источника питания, регулируемый параметр устанавливаем Минимальный 0,1 секунд, точность лучше, чем у 0,01 секунд. Конкретные инструкции, но после покупки к продавцу для руководства пользователя.

Функция 1: электрическое реле с задержкой включения и выключения

Функция 2: задержка отключения электроэнергии

Функция 3: электрическое отключение, синхронизация и затем отключение

Функция 4: электрическое выключение, затем отключение снова и регулярно

Функция 5: бесконечная петля 1: более мощное включение, сначала отключите снова и повторите вышеуказанное действие все время

Функция 6: бесконечная петля шаблон 2: после включения, сначала и затем отключен, а затем повторите действие

Функция 7: ограниченный шаблон циркуляции 1: после включения питания, сначала отсоедините снова, а затем повторите вышеуказанное действие NX times

Функция 8: ограниченный шаблон циркуляции 2: после включения, сначала и затем отключен, а затем повторите вышеуказанное действие NX times

Функция 9: режим блокировки реле: сигнал, переверните состояние реле

Функция 10: режим пускового реле уровня: есть ли Сигнальное реле и нет отключения сигнала

Функция 11: при регулярном выключении

Функция 12: при срабатывании отключения синхронизации

Функция 13: триггер и затем отключение

Функция 14: когда срабатывает снова и регулярно

Функция 15: после триггерного режима 1 бесконечная петля

Функция 16: при срабатывании бесконечного режима петли 2

Функция 17: при срабатывании ограниченный режим синхронизации цикла 1

Functon 18: когда срабатывает ограниченный режим синхронизации цикла 2

Functon 19: шаблон циркуляции условий 1: цикл сигнала, нет сигнала, чтобы остановить цикл

Функция 20: режим крикуляции 2: сигнальный цикл, нет сигнала для остановки цикла

Два электрических параметра

Рабочее напряжение: 12 В постоянного тока на выбор

Рабочий ток: модуль 05 в составляет менее 90 мА (релейное действие не менее 15 мА, закрытое отображение менее 3 мА)

12 В Модуль составляет менее 50 мА (релейное действие не менее 15 мА, закрытое показало менее 3 мА)

Модуль 24 В составляет менее 35 мА (релейное реле не работает менее 15 мА, закрытое показало менее 3 мА)

Рабочая напряженность: рекомендуется-20-60 (Предельный Диапазон-30,70)

Грузоподъемность: реле часто запускает рот Максимальная грузоподъемность: постоянный ток от 0 до 30 В/10 а связь

Ограничение использования;

1. Электромагнитное реле имеет ограниченный срок службы, а именно полное действие 100000 раз, поэтому релейный модуль подходит для использования в меньшем количестве и больших случаях поглощения тока, не подходит для использования при быстром действии снова и снова;

2. Обратите внимание, что допустимая нагрузка на релейный порт, чистая нагрузка на сопротивление имеет более чем в 1 раз больше, обычная Индуктивная или емкостная нагрузка как минимум в три раза больше.

Интерфейс с тремя модулями

Модуль ввода напряжения/сигнала: Есть 3 линейных интерфейса, все интерфейсы являются клеммными блоками, удобство для пользователя

1, DC +:DCpower к аноду

2,DC-: отрицательный источник питания постоянного тока

3, X1: интерфейс обнаружения входного сигнала

Релейный выход нагрузки: Есть 3 линейных интерфейса hanve клеммные блоки

1 и №: реле обычно открытый интерфейс, реле и надвигающийся, до и после поглощения и COM sub

2 COM: релейный открытый интерфейс

3 NC: реле нормально замкнутого интерфейса, реле и выключение с соской COM, до и после надвигающегося

Четыре размера модуля

Размер: 41 мм * 66 мм * 20 мм (длина * ширина * высота)
