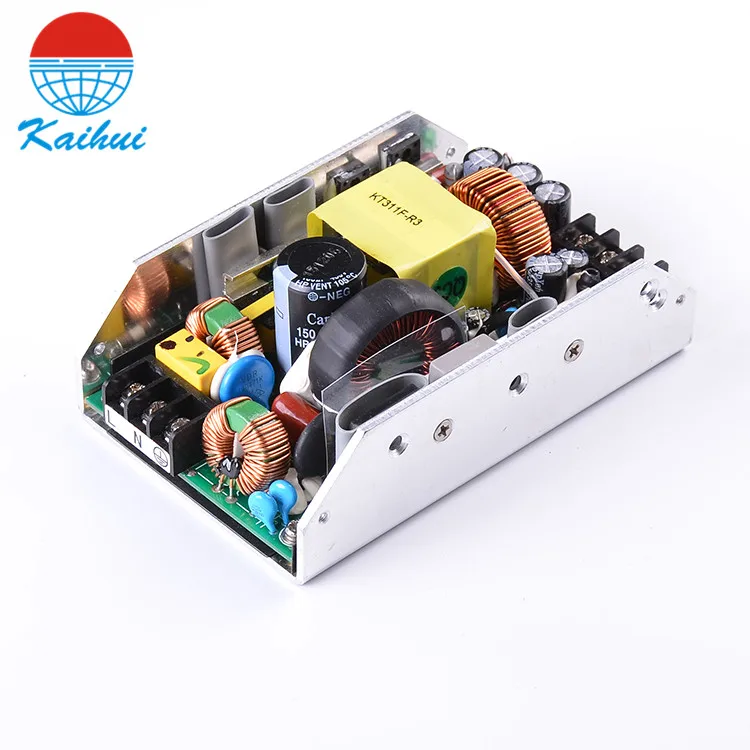

Двойной выход 58 в 24 импульсный источник питания 300 Вт светодиодный сценический

Особенности:

● Широкий диапазон входного напряжения переменного тока;

● Функция PFC;

● Высокая эффективность, низкое взаимодействие;

● Защита от короткого замыкания, перегрузки, перенапряжения, перегрева.

Параметр

Параметр No деталя.

K18N-UP300D58 + 24

CH1

CH2

Выход

Выходное напряжение

+ 58V

+ 24V

Номинальный ток

4.5A

2A

Постоянная сила тока

0,1-4.5A

0-2A

Номинальная мощность

309W

Пульсация (p-p)

300mV

150mV

Полимерная батарея с настраиваемым выходным диапазон

CH1:± 10%

Выход точность

± 1%

± 8%

Нестабильность выходного напряжения

± 0.5%

± 2%

Регулирование нагрузки

± 0.5%

± 6%

Настройка, подъем, время сохранения

500 мс, 50 мс, 20 мс

Вход

Вход Напряжение диапазон

90-264 В переменного тока

Вход ток

1.7A @ 220 В переменного тока

Вход частоты

47-63 Гц

Эффективность

> 87% @ 220 В переменного тока

Мощность фактор

> 0,99 @ 110 В;> 0,95 @ 220 В

Пусковой ток

Холодный старт 15A/115V,30A/230V

Ток утечки

<0,35 мА @ 240 В переменного тока

Защита

Защита от перегрузки стартера

110 ~ 200%, защита от икоты, автоматическое восстановление

Выход есть функция защиты от перенапряжения

CH1:64-70V

Над темп. Защита

Температура покрытия.>95 ℃, закрытие выхода, автоматическое восстановление

Защита окружающей среды

Рабочая температура., влажность

-20 ~ 50 ℃,10 ~ 90% RH, без конденсации

Температура хранения., влажность

-20 ~ 85 ℃,10 ~ 95% RH

Темп., дрейф

± 0.03%/℃(0 ~ 50 ℃)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин. EACH AXES

Безопасность & EMC стандарты

Безопасность стандартов

GB4943,EN60950-1

Давление

I/P-O/P: 1,5 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG:500VDC / 100M Ом

EMC стандарт

MEET EN55022 CLASS B,EN61000-3-2

Прочие ожерелья и подвески

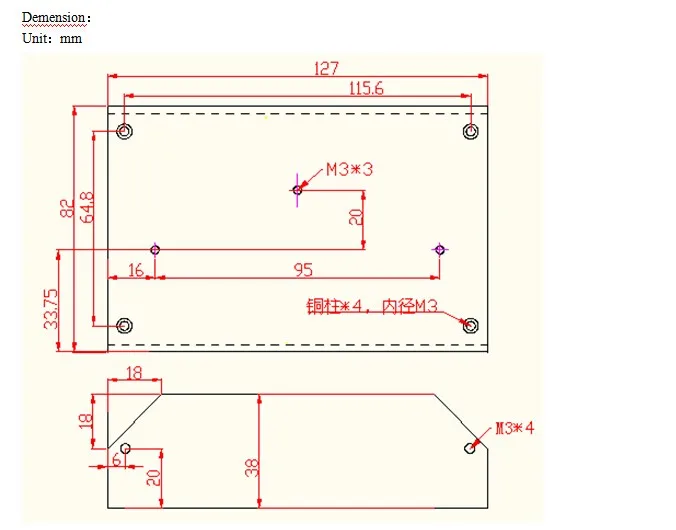

Измерение

127*82*45 мм

Вес

0,6 кг

Терминалы

Вход: 3P-8,25 мм, M3 клеммы; Выход: 4P-DG128

Обратите внимание

1. Все параметры 220 В переменного тока, номинальная нагрузка, температура окружающей среды 25 ℃, измеряется в условиях 70% влажности;

2. Точность: включает в себя настройку допуска, линейное регулирование, регулирование нагрузки и так далее;

3. Пульсация: 30 см длинные нити соединяют источник питания и нагрузку на загрузочную сторону и конденсатор 0,1u и 47u до 20 МГц осциллографа, измеренного на конце нагрузки;

4. Регулирование линии: при номинальной нагрузке входное напряжение меняется от низкого до высокого измерения;

5. Регулирование нагрузки: измеренная выходная нагрузка от 0 до 100% изменяется, другая нагрузка фиксируется на 60% от нагрузки;

6. И Естественная вентиляция может использовать только 70% максимальной нагрузки; 25cfm принудительное воздушное охлаждение, можно использовать 100% нагрузки.Ver: 1,1
