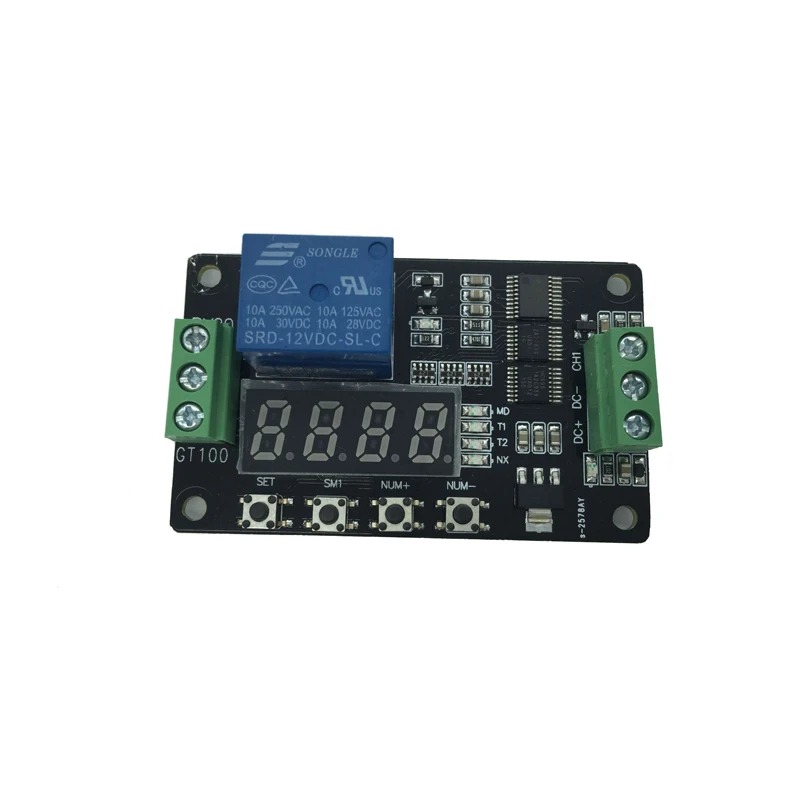

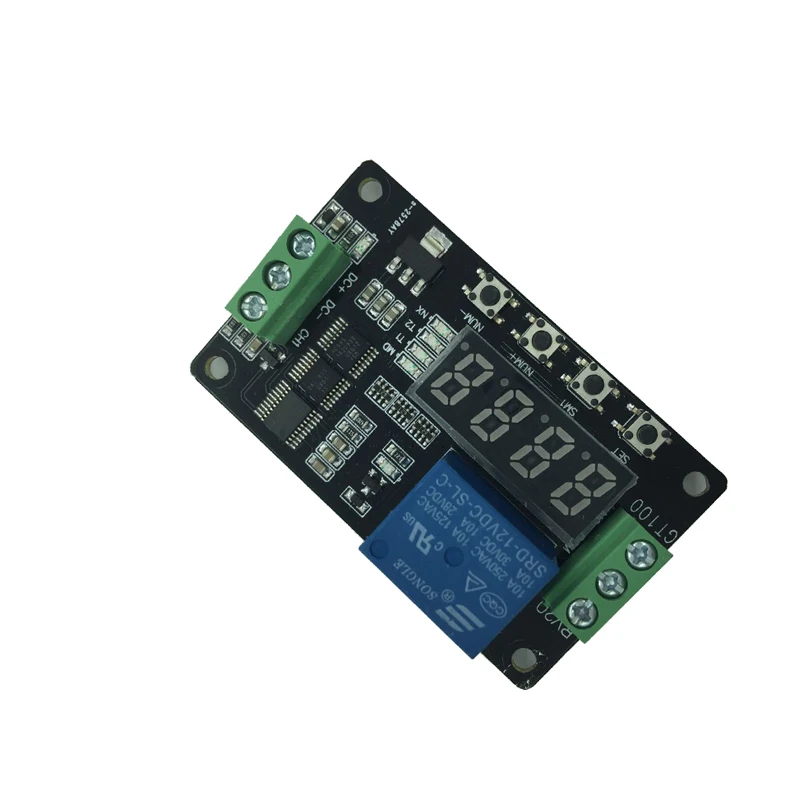

Многофункциональный Self-замок реле цикл таймер Модуль PLC Автоматизация Задержка 12

Многофункциональный Self-замок реле цикл таймер Модуль PLC Автоматизация Задержка 12

Функция многофункционального самореле реле таймер Автоматизация задержки 12 В

Особенности:

1. новое обновление до версии 2.0, функции модуля на восемь видов раньше, увеличено до 18 видов, для удовлетворения потребностей в других приложениях;

2. Увеличение предложения антиреверсной функции, питание не повредит модуль неправильно;

3. использует высококачественные модули питания высокого напряжения, дискретный блок питания перед заменой системы более стабильной и надежной;

4. Увеличение 0.1 секунд синхронизации, Точность синхронизации с предыдущих 0.1 секунд, обновление до 0.01 секунд;

5. Увеличение автоматической функции экономии энергии, пользователи могут самостоятельно устанавливать.

Советы: функция 1-8 на power-UP Функция самозапуска 9-18 требует высокого импульсного сигнала (высокая продолжительность-короче 20 мс, далее-то же самое) триггер старт.

Функция 1:

Выбор синхронизации: после мощности, реле задержки времени тянет T1, T1 между 0.1 секунд-270 часов регулируется, CH1 интерфейс на высокий уровень импульсного сигнала, повторите вышеупомянутые функции;

Функция 2:

Время выключения: когда реле питания, реле задержки времени отключено T1, t1 от 0.1 секунд-270 часов регулируется, интерфейс CH1 на высокий уровень импульсного сигнала, повторите вышеперечисленные функции;

Функция 3:

Время оттягивается снова: после реле мощности, чтобы не тянуть, время задержки T1 достигает релейного реле; Потяните реле после времени прибытия T2, время задержки T1 и T2 в 0.1 секундах-270 часов между регулированием, интерфейсом CH1 к A

Высокий импульсный сигнал, повторите вышеупомянутые функции;

Функция 4:

Время и затем тянет: после мощности, немедленно тянет реле, реле времени задержки T1 после прибытия; T2 прибывает после отключения Реле времени, -270 час в 0.1 секунд Время задержки между T1 и T2, регулируемым к интерфейсу CH1, с высоким импульсным сигналом, повторите вышеперечисленные функции;

Функция 5:

Режим синхронизации бесконечной петли 1: после реле питания, чтобы не тянуть, после задержки времени, когда T1 достигает ретранслятора, напрягается; тянет реле после того, как Т2 прибывает, и повторите вышеуказанное условие, время задержки T1 и T2 на 0.1 регулируемых между вторым-270 часов, Давая высокий уровень импульсного сигнала CH1 интерфейс, можно перезапустить вышеперечисленные функции;

Функция 6:

Режим синхронизации бесконечной петли 2: после питания, немедленно Потяните реле задержки времени T1 достигает ретранслятора; прибывает после отключения времени реле Т2, и повторите вышеуказанное условие, время задержки T1 и T2 за 0.1 секунды регулируются между-270 часов, давая высокий уровень импульсного сигнала CH1, интерфейс, Вы Можете перезапустить вышеперечисленные функции;

Функция 7:

Конечный режим синхронизации 1: 5 на основе функциональности, увеличивающий количество циклов функции, на этот раз между T1 и T2 за 0.1 секунды-9999 секунд регулируемые циклы NX регулируются между 1-9999 время до интерфейса CH1 с высоким импульсным сигналом, вышеупомянутые функции могут быть возобновлены;

Функция 8:

Режим временной петли синхронизации 2: 6, на основе функции, увеличивая количество циклов, на этот раз между T1 и T2 за 0.1 секунды-9999 секунд регулируемые циклы NX регулируются между 1-9999 время до интерфейса CH1 с высоким импульсным сигналом, вышеупомянутые функции могут быть возобновлены;

Функция 9:

Режим релейных режимов: CH1 интерфейс для реле высокого уровня импульсного сигнала, реле, отдаем высокоимпульсное реле сигнала отключено.

Функция 10:

Триггерные реле режима: CH1 интерфейс к высокому реле сигнала, реле, высокое исчезновение, реле отключено.

Функция 11:

Потяните триггерные сроки: после реле питания не действует, интерфейс высокого уровня к импульсному сигналу CH1, время задержки реле времени тянет T1, T1 между 0.1 секунд-270 часов регулируется, повторяя интерфейс высокого уровня для импульсного сигнала CH1, повторите вышеуказанную функцию;

Функция 12:

Время запуска: после реле мощности не действует, интерфейс высокого уровня к импульсу CH1 импульсного сигнала, реле времени задержки T1, T1 между 0.1 секунд-270 часов регулируется, повторите в CH1 интерфейс с высоким импульсным сигналом, повторите вышеупомянутые функции;

Функция 13:

Потяните триггерные сроки и отключите: после реле мощности не действует, интерфейс CH1 на высокий уровень импульсного сигнала, время задержки T1 достигает релейного реле; потяните реле после времени прибытия T2, время задержки T1 и T2 между 0.1 секунд-270 часов регулируется, Повторите интерфейс CH1 на высокий уровень импульсного сигнала, повторите вышеупомянутые функции;

Функция 14:

Отключите и затем потяните время запуска: после реле мощности не действует, интерфейс высокого уровня для импульсного сигнала CH1, немедленно потянет реле, реле времени задержки T1 после прибытия; T2 прибывает после отключения Реле времени, время задержки между T1 и T2 за 0.1 секунды-270 часов регулируется, Повторите интерфейс CH1 на высокий уровень импульсного сигнала, повторите вышеупомянутые функции;

Функция 15:

Режим синхронизации бесконечной петли 1: после реле мощности не работает на высокий уровень импульсного сигнала CH1 интерфейс, время задержки T1 достигает релейного реле; Потяните реле время прибытия Т2, и повторите вышеуказанное условие, Расширение, когда время между T1 и T2 за 0.1 секунды-270 часов регулируется, повторите CH1 интерфейс к импульсному сигналу высокого уровня, вышеупомянутые функции могут быть возобновлены;

Функция 16:

Режим синхронизации бесконечной петли 2: после реле мощности не действует, интерфейс высокого уровня для импульсного сигнала CH1, немедленно потянет реле, реле времени задержки T1 после прибытия; время разрыва Т2 после достижения реле, затем повторите вышеуказанное условие, Время задержки между T1 и T2 за 0.1 секунды-270 часов регулируется, повторите CH1 интерфейс к импульсному сигналу высокого уровня, вышеупомянутые функции могут быть возобновлены;

Функция 17:

Замкнутый режим синхронизации 1: 15 на основе функциональности, увеличивающий количество циклов функции, на этот раз между T1 и T2 за 0.1 секунды-9999 секунд регулируемые циклы NX регулируются между 1-9999 раз, повторяя в CH1 интерфейс с высоким импульсным сигналом, вышеупомянутые функции могут быть возобновлены;

Функция 18:

Конечный режим синхронизации 2: 16 на основе функциональности, увеличивающий количество циклов функции, на этот раз между T1 и T2 за 0.1 секунды-9999 секунд регулируемые циклы NX регулируются между 1-9999 раз, повторяя в CH1 интерфейс с высоким импульсным сигналом, вышеупомянутые функции могут быть возобновлены;

Модуль Интерфейс:

Модуль управления модулем: Существует 3-проводный интерфейс, все интерфейсы являются терминальными, удобными для пользователя

1, DC +: DC мощность позитива (с 5 В, 12 В и 24 В модули на выбор)

2, dc-: dc блок питания отрицательный

3, CH1: входной интерфейс ввода, высокоэффективный

Релейные выходы: Есть 3-проводной интерфейс, все интерфейсы являются клеммами

1, нет: обычно открытый релейный интерфейс и реле перед вакантными после тянуть короткие и COM1

2, com: общие интерфейсные реле

3, nc: нормально замкнутый релейный интерфейс и реле COM1 сокращены до и после тянуть-вакантные

Грузоподъемность: обычно открытый порт максимальной грузоподъемностью: DC 0-30 В/10A, AC 0-250 В/10A

Максимальная грузоподъемность порта NC: DC 0-28 В/10A, AC 0-125 В/10A

Вышивка Крестом Пакет включает в себя:

1 х Многофункциональный самоблокирующийся релейный реле таймер
