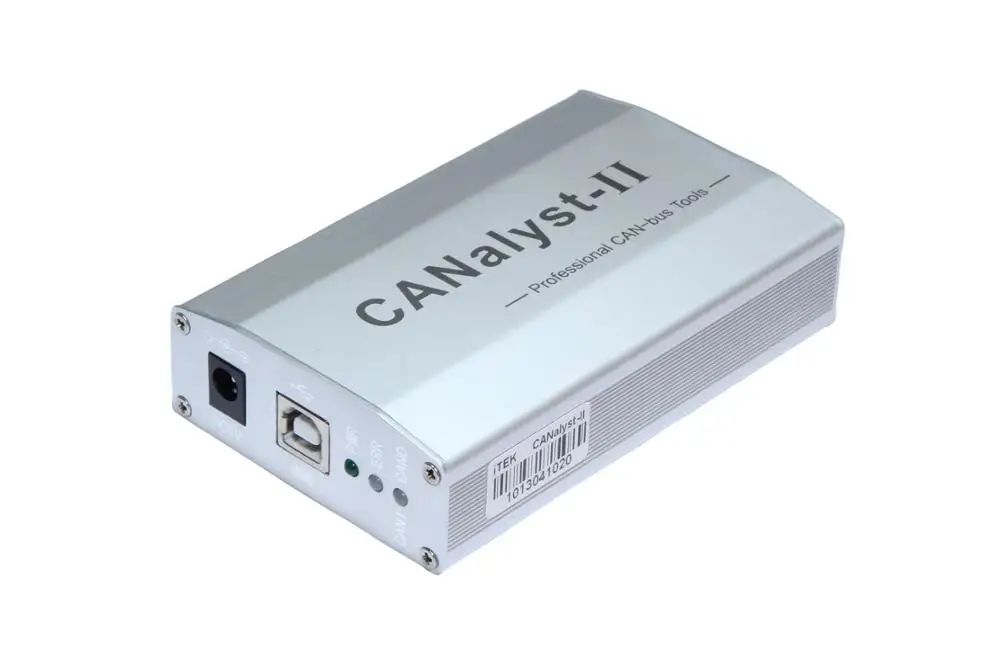

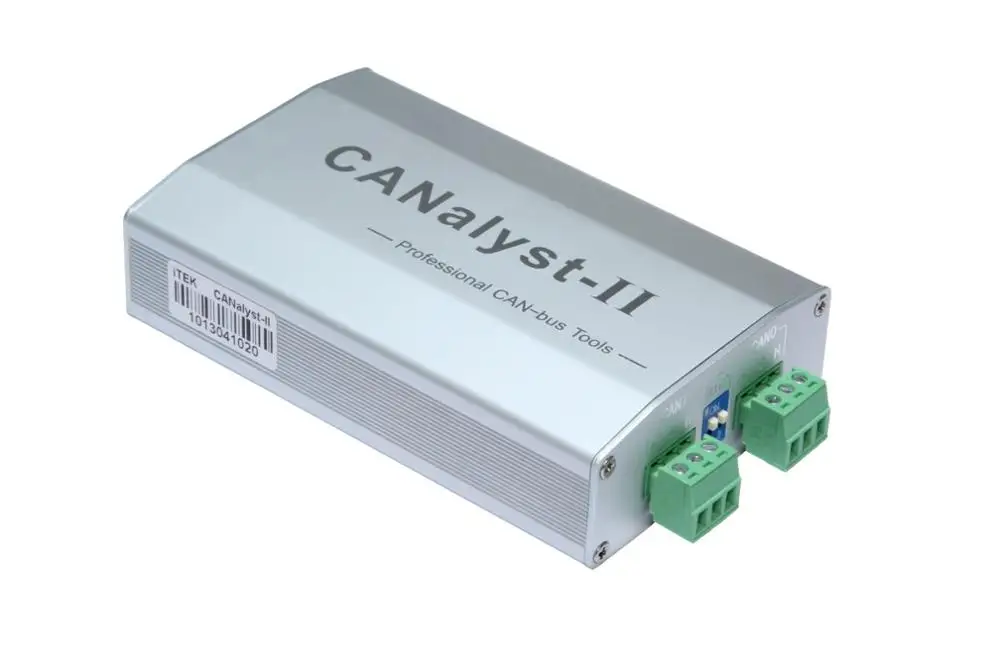

Анализатор USBCAN CANalyst CANopen SAE J1850 TRT DeviceNet|can analyzer|devicenet |

Корпус из алюминиевого сплава, двойная защита от электрической изоляции 2500 В, весь промышленный чип
Дизайн для создания превосходного качества.Нанесите наCANopen, SAE J1939, DeviceNET, iCAN protocol analysis

I. Обзор продукта
CANalst анализатор используется для установки, разработки, тестирования, обслуживания, управления can-bus network professional analysis tools,
Простота в эксплуатации, мощный и мощный.
---- CANalyst- II анализатор поддерживает Win98/Me/2K/XP/VISTA/WIN7 32 и 64 бит, операционная система, поддержка linux2.4, linux2.6;
---- Анализатор CANalyst- II имеет два независимых канала CAN-bus;
---- Анализатор CANalyst- II с использованием интерфейса USB, небольшого размера, plug and play, очень подходит для сбора данных на месте, обнаружения состояния сети;
---- CANalyst-анализатор обеспечивает API, может осуществляться два раза;
---- CANalyst-анализатор обеспечивает VC, VB, Dephi, Labview и многие другие процедуры;
---- CANalyst-анализатор может анализировать протокол can, протокол iCAN и протокол DeviceNet через программное обеспечение PC,
CANopen протокол анализа и SAE J1939 протокол анализа поддержки. Программное обеспечение для ПК также может быть настроено с помощью инструмента протокола
Или инструменты протокола сценария для анализа других нестандартных протоколов высокого уровня на основе CAN-bus.

II. Применение продукта
---- Анализ данных CAN bus;
---- Может ли оборудование связи отладки;
---- Отладка и тестирование сети CAN-bus;
---- CAN2.0A/2.0B анализ пакетов;
---- Анализ Протокола;
---- Анализ Протокола DeviceNet;
---- CANopen протокол анализа;
Анализ Протокола ---- SAE J1939.

II. Характеристики продукта

CANPro протокол анализа программного обеспечения платформа для ping CANalyst-анализатор стандартного программного обеспечения,

Применяется к Windows XP / 2003/98/2000, имеет следующие функции:

-Поддержка CAN2.0/2,0 B, старшая Поддержка CAN - bus protocol iCAN, DeviceNet, CANopen и SAE J1939;

-Может отображать в режиме реального времени нагрузку на автобус и трафик, а также состояние ошибки, может обнаруживать и отображать рамку ошибки;

-Пользователь может определить протокол высокого уровня на основе сети CAN bus;

-Может отправить рамку соглашения, имитируя операции;

-Есть функция триггера, может быть установлен для получения определенных типов рамок протокола, срабатывающих при отправке соответствующего кадра;

-Каждая деталь в каркасе может быть установлена соответственно, в зависимости от цвета также может быть установлена как часть рамочного соглашения,

В соответствии с указанным значением цвета для указанного значения;

-Имеет функцию фильтрации дисплея, не может отображать указанную рамку Протокола;

-Может сохранять данные в файл, также может быть сохранен в режиме реального времени, который получает и сохраняет данные в файл;

-Можно Импортировать файлы данных, удобные для просмотра ранее сохраненных в файлах данных;

-Может работать в режиме прослушивания (i.e., не раму ACK или неправильно, поэтому нет помех CAN - bus);

-Может быть установлен в соответствии с количеством столбцов в списке отображения классификации данных;

-Вы можете использовать протокол CAN, чтобы отправлять обычный файл или создавать файлы данных, также можно установить триггер для отправки обычного файла или создавать файлы данных;

-Вы можете использовать определение сценария CANPro на основе соглашения CAN bus - top;

-Имеет фильтрацию с помощью дисплея настроек сценария CANPro, пользовательского цвета рамки протокола, получает триггер и другие функции;

Можно использовать отправленный скрипт CANPro.

III. Описание оборудования анализатора

-Рабочая температура: 25 °C ~ 60 °C;

Поддержка в соответствии со спецификацией CAN2.0 A/B, стандартная рама и Удлиненная рама, соответствуют спецификации ISO11898-2;

-Каждый может проектировать одноканальную электрическую изоляционную цепь 2500 VRMS, интерфейс имеет сильную способность анти-помех, значительно улучшая систему

Надежность использования в плохой среде;

-Поддержка 20 кбит/с ~ 1 Мбит/с любых настроек скорости передачи данных;

-CANalyst отправляет скорость 3000 кадров в секунду-анализатор, получает скорость 5000 кадров в секунду;

, Реальный интерфейс USB2.0, совместим с USB1.1;

-CANalyst анализатор USB источник питания или Внешний DC5V источник питания (500 мА) или выше;

Прошел тест EMC-CANalyst-анализатор.

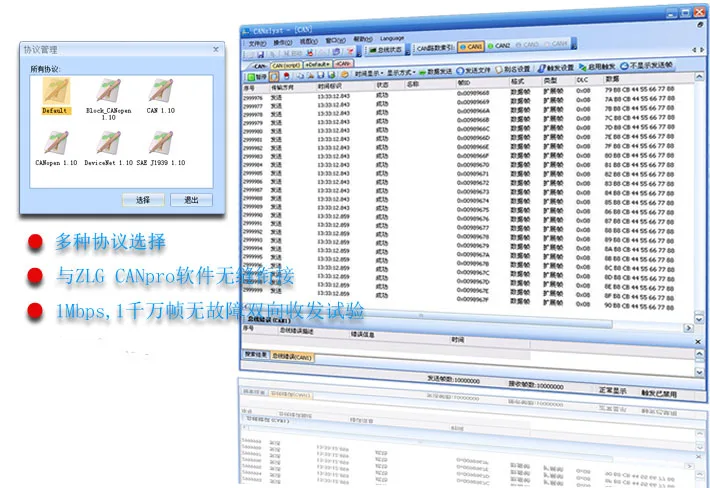

IV. Описание программного обеспечения анализатора

Анализатор ZLG Совместимость программного обеспечения "V1.45 CANPro протокол аналитической платформы", "CAN инструменты для тестирования связи ZLGCAN тест" и совместимый

Совместимый "ZLG USBCAN - II дополнительный комплект разработки".Характеристики программного обеспечения анализатора:

Может ли базовый анализ Протокола быть наиболее основной функцией платформы анализа протоколов CANPro, может для всех выполнять анализ протоколов CAN2.0/2,0 B, идентификатор кадра протокола проверки данных, формат кадра, тип кадра, значение DLC И такие параметры, как данные кадра. -Анализ протокола iCAN Протокол является своего рода используемым в области промышленного контроля легко построить сеть CAN bus, В настоящее время для промышленности связь между полевым оборудованием и управлением обеспечивает недорогое решение. Анализ Соглашения является стандартной функцией платформы анализа протоколов CANPro, не нужно устанавливать дополнительные плагины. Платформа для анализа протоколов CANPro может эффективно идентифицировать это сообщение в сети, а также в списке данных информация о параметрах, связанных с сообщениями iCAN, и помочь инженерам в установке, тестировании и обслуживании сети ICAN. -DeviceNet protocol analysis Open DeviceNet specification основана на стандарте уровня приложения CAN bus, в настоящее время, и на севере в форме Штатов Америки применения рынка промышленного контроля для полевых автобусов, сеть DeviceNet особенно используется в промышленной автоматической области управления. В CANPro protocol analysis platform installation DevcieNet points после анализа plug-In, может анализировать сетевые данные DeviceNet, приложение simulation DeviceNet, рабочее состояние и так далее. Удобный для обслуживания сети DeviceNet, ошибок, управления и т. д.-CANopen протокол анализа CANopen подходит для компонентов продукта, встроенных в сеть, в автомобильной промышленности, промышленной техники, автоматизации зданий, медицинского оборудования, навигационная машина

CANProSAE J1939
После детали вы можете анализировать данные сети SAE J1939, чтобы увидеть приоритет рамки протокола, формата PDU
Поле, адрес источника, номер группы параметров и другая информация, чтобы помочь инженерам разработать и поддерживать Сеть SAE J1939.

Мощная поддержка сценариев
Инструмент протокола Script-это последняя функция платформы анализа протоколов CANPro с новым отображением списка данных
Интерфейс и поиск пакетов, Функция классификации, является очень мощным инструментом сетевого анализа и отладки. Через
Поверх сценария CANPro вы можете:

A. Имеет мощные возможности анализа сообщений по протоколу CAN
В инструменте протокола script скрипт CANPro может использоваться для установки условий для протоколов, сообщений и сегментов сообщений,
Может использоваться для установки значения сегмента сообщения, для достижения мощной функции анализа сообщений по протоколу Can.

B. Произвольно Установите цвет дисплея определенного сообщения
В инструменте script protocol скрипт CANPro может использоваться для настройки цвета текста в строке, то есть рамка can
Определяет, отображается ли определенный цвет путем выполнения предварительно определенного сценария.

C. Быстро и легко фильтровать сообщения протокола, которые не заботятся
В инструменте протокола script скрипт CANPro может использоваться для установки пакетного фильтра, то есть, когда рамка can получена,
Определяет, нужно ли фильтровать сообщение, выполняя предустановленный скрипт.

D. Простота запуска триггера, функция триггера
В инструменте протокола script скрипт CANPro может использоваться для установки триггера для приостановки отображения или запуска функции отправки,
То есть, когда рамка CAN получена, выполняется предопределенный скрипт, чтобы определить, прекратить ли отображать сообщение CAN или отправить определенный кадр CAN.

Е. Гибкий и простой в отправке заказной может кадр данных
В инструменте script protocol вы можете использовать скрипт CANPro для отправки пользовательского кадра can в сеть CAN-bus.

V. Надежность продукта
Отдел I произвел USBCAN машинную сварку, массовое производство, использование чипов промышленного класса, абсолютно устраняет использование новых, отремонтированных устройств.
Для того, чтобы клиенты могли быть уверены, что использование промышленных случаев, мы также прошли испытание EMC. Кроме того, у нас есть строгий процесс инспекции фабрики:
---- 48 часов 50 C испытание на старение при высокой температуре;
---- 72 часа непрерывной работы при комнатной температуре;
---- 1 Мбит/с скорость передачи данных, срок службы 10 миллионов рамы неисправности Бесплатная двухполосный трансивер теста;
Пользователи, пожалуйста, будьте уверены в покупке, чтобы защитить интересы пользователей, если нет причин возвращать качество моего магазина.

VII. Упаковочный лист
