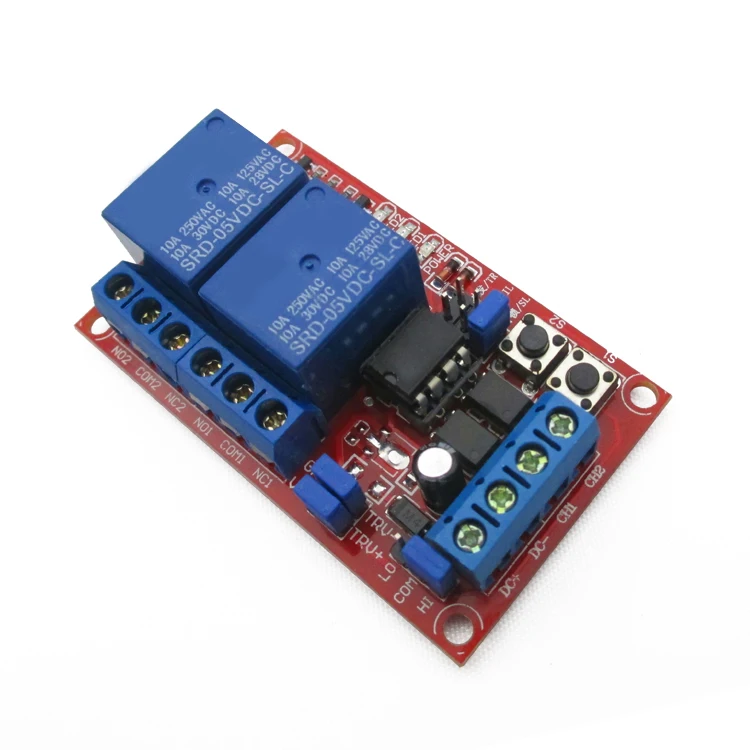

2-полосная с встроенной функцией спуска затвора блокировки триггер-Выберите один, чтобы поддержать высокого и низкого уровня триггерный релейный модуль 5 V DC5V три

A.Применение продукта:

Этот модульДизайн и разработка бытовой и промышленной электронной продукции широко используются во многих электронных фанатах, может быть очень хорошим источником входного сигнала SCM, особенно подходит для студентов колледжей и вузов, конструкция электронной цепи, и Одиночная стыковка, или со сценой для привода реле или небольшого двигателя постоянного тока. Набор модульной платы четыре выберите самоблокирующийся, блокирующий, триггер (точечное действие), высокий, низкий, Машины и оборудование, модификация оборудования автоматизации, Промышленный контроль PLCIndustrial, Роботы и другие интеллектуальные продукты.

Два. Введение продукта:

Каждая дорога имеет сигнальную лампу, которая может четко знать, какой переключатель работает.

Режим работы с самоблокировкой/блокировкой/триггером (точечное действие) три варианта.

СамоблокирующимсяНажмите на реле, а затем нажмите на реле.Самоблокирующийся Тип 2road независимости и взаимного влияния,Внешний триггерный переключатель также может быть usedCHTerminal) с высоким или низким уровнем (опционально),Одновременный пульт дистанционного управления, такой как Управление лампой.

Триггер (пробежку)При нажатии на реле отпустите кнопочное реле.Внешний триггерный переключатель также может использоваться при подключении к терминалу) с высоким или низким уровнем (опционально).Подходит для электрической двери, электрического дверного замка, однокристального подключения и так далее, нужна только импульсная схема высокого или низкого уровня и так далее.

Кирпечей из глиныЯвляется типичным приложением fan designs1presss1, когда реле pullS2PressS1Disconnect, s2реле тянуть.2Только один способ подключения дороги,Внешний триггерный переключатель также может использоваться при подключении к терминалу) с высоким или низким уровнем (опционально).Практические применения, такие как электрический вентилятор переключения передач.

Три. Особенности продукта:
ОдинДвухсторонняя доска designPCB2Road независимый дизайн, взаимное взаимодействие;
ДваИспользование одночипового дизайна, Стабильная и надежная производительность, сильная защита от помех, не ложный триггер, Превосходная производительность;
ТриДизайн интерфейса удобный, с хорошим терминалом, может быть непосредственно подключен к свинцу;
ЧетыреНаконечник триггера снабжен изоляцией оптической муфты, и источник питания может быть независимо подключен к внешнему источнику питания, с тем чтобы полностью изолировать источник питания;
ПятьHave2A сенсорный выключатель в качестве теста продукта, прямой контроль стабильности продукта;
ШестьС индикатором питания (зеленый) LED) и 2 светодиодными индикаторами (красный);
7.Контроль нагрузки с использованием сосны, stay250V 10A (связь) и 30V 10A (прямая) под нагрузкой может выдерживать;
ВосемьРазмер модуля: 63,5x38,5x18,5 мм, вес: 40 г;
ДевятьНекоторые design4Bolt hole58x33, aperture3mm.

Четыре. Электрические параметры:

Напряжение срабатывания: низкий уровень0-2,5 в, высокий уровень по умолчанию to3.5-5 ВЕсли (это)12 VТриггер напряжения, должен быть подключен в seriesFive1-6,8 KСопротивление

Может вызвать;24 VТриггер напряжения, серия 15-22 KСопротивление может быть вызвано, в противном случае он сгорит чип

Напряжение питания: 5 V 12 V 24 V
Потребляемый ток: 12mA 13mA 13mA
Рабочий ток: 1Дорожного движения100mA 65mA 48mA

2Road190mA 110mA 65mA
Нагрузка: 250 V 10A (Постоянного тока) Or30V 10A (DC)

Пять. Интерфейс модуля:
Потребляемая мощность:
1. DC +:Источник питания модуля такой же, как у реле;
2. Постоянный ток-:Модуль питания анода;

Триггерным концом:
1. IN1-IN2: Corresponding1-2The триггер реле управляется триггером высокого или низкого уровня;
2. TRV +:Внешний источник питания триггера, такой как внешний триггер питания supplyRTV + andvccмежду перемычками для отключения
3. ТРВ-:Внешний источник питания триггера, такой как внешний триггер питания supplyRTV-andgndмежду перемычками для отключения
Четыре две десятые)Микропереключатель: Corresponding1-2Road кнопка тестирования реле, низкий уровень, когда триггер эффективен;
5.Высокий/Низкий уровень триггера выбор comandlпри подключении, низкий уровень активности, соединение COMandHEnd, триггер высокой эффективности справки ниже
Релейный выход:
1. NO1-NO2Реле, как правило, открывается, и реле закрыто перед аттрактингом
2. COM1-COM2Реле общего интерфейса
3. NC1-NC2Реле нормально закрытого интерфейса, до и после relayCOMShort, вытяните после подвески
Шесть.Отгрузочная ведомость:
2 дороги от блокировки модуля один, другие аксессуары нет!

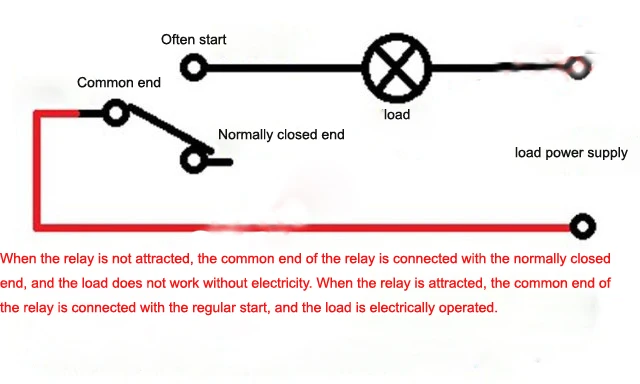

Релейный выходной порт:
