[Технические параметры]

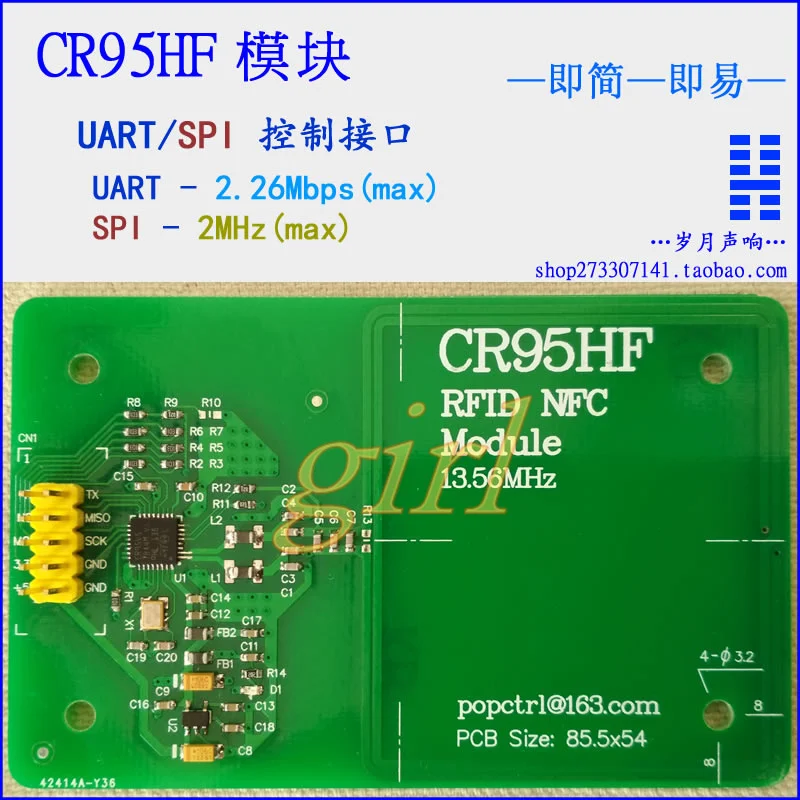

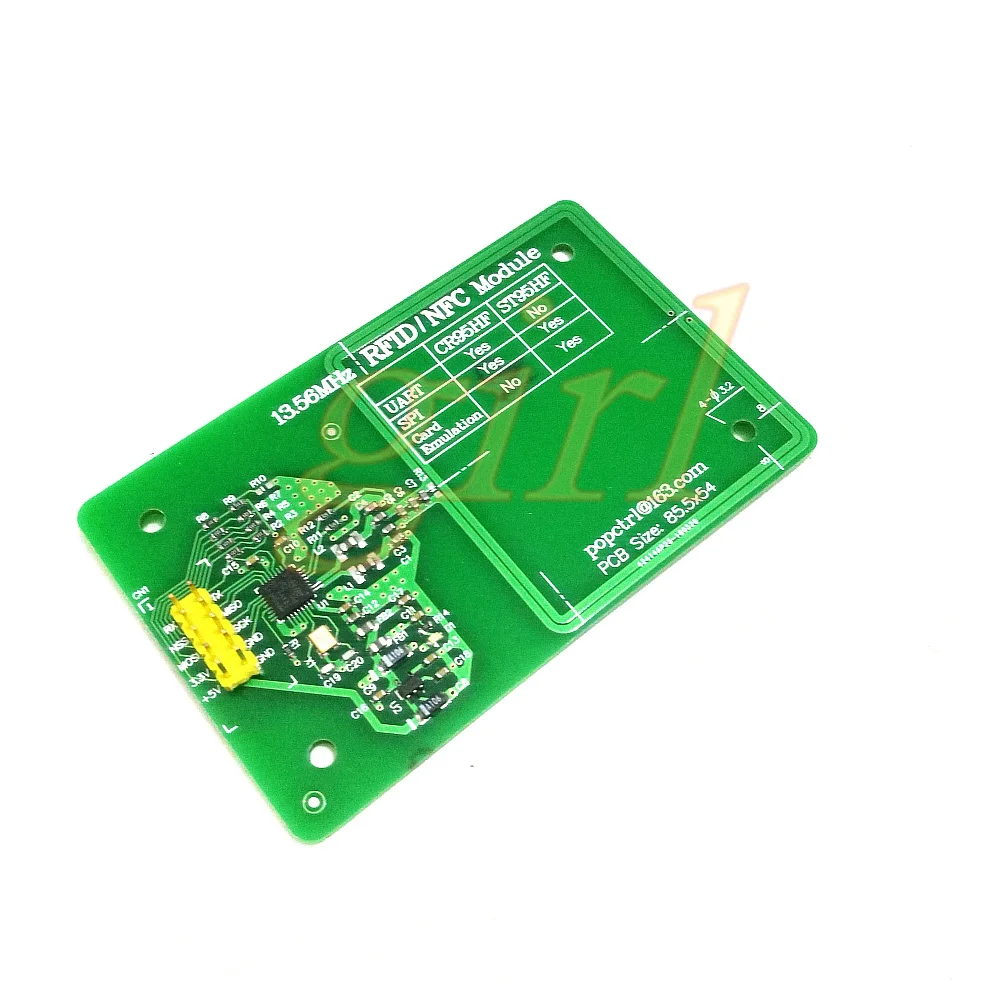

Модель продукта: CR95HF RFID/NFC модуль
Расстояние чтения карты (в соответствии с Протоколом, мы тестируем следующие 3 типа):
(Примечание: качество карты зависит от расстояния и положения)
ISO14443A:D = 45 мм (в то же время размер и качество зависит от положения.)
ISO14443B:D = 45 мм (в то же время размер и качество зависит от положения.)
ISO15693:D = 70 мм (в то же время размер и качество зависит от положения.)
Расстояние записи карты: измеряется
Рабочий ток 35ма (минимальное значение), 40мА (типичное значение), 50мА (максимальное значение) DC3.3V.
Ток холостого хода: < 10 мА DC3.3V
Блок питания: DC5V (SGM2019-3.3V чип LDO на плате).
Интерфейс управления: SPI / UART (пользователи могут модифицировать себя, изначально установить интерфейс SPI).
Размер модуля: 85,5 мм x 54 мм

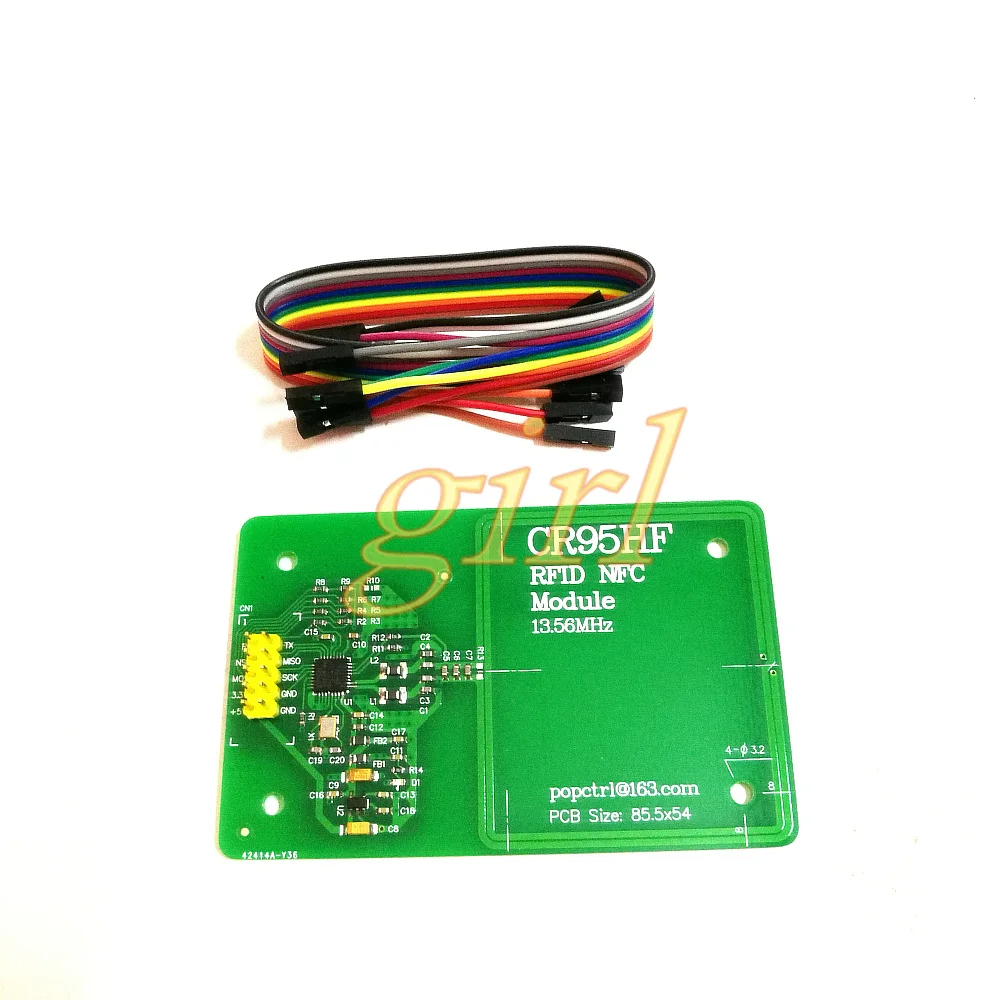

[Список доставки]
CR95HF модуль: 1;
S50 (Протокол ISO14443A) Обычная белая карта: 1 карта; [Примечание: размер 85,6 мм * 54 мм]
SRT512 (Протокол ISO14443B) белая карта: 1 карта; [Примечание: размер 85,6 мм * 54 мм]
I-Code2 (Протокол ISO15693) самоклеящаяся Гибкая этикетка карта: 1. [Примечание: размер карты 50 мм * 50 мм]
[Примечание: использование карты 50 мм * 50 мм 15693, расстояние считывания карт D = 60 мм]

Ниже/******* для некоторых конкретных технических данных *******/
[Покупатели, пожалуйста, сравните сходства и различия всех видов чипов RFID/NFC.]
Наш магазин не оценивает преимущества и недостатки различных применений RFID/NFC. Пожалуйста, выберите их покупателями.]
[При выборе плана CR95HF покупатель по умолчанию уже знал свои преимущества и недостатки.]
Тип протокола, поддерживаемый CR95HF: (подробности см. В руководстве по чипу)
1. ISO/IEC 14443-3 Тип A и B метки
2. ISO/IEC 15693 тегов
3. ISO/IEC 18000-3M1 метки
4. Метки NFC Forum: типы 1, 2, 3 и 4
5. ST бирки с интерфейсом короткого диапазона (SRI)
6. Теги интерфейса дальнего действия ST (LRI)
7. ST двойной интерфейс EEPROM
[Информация о программировании]
Обратите внимание: на данном этапе мы не можем обеспечить поддержку программирования CR95HF. Для разработки Трансплантатов, пожалуйста, обратитесь к официальным правилам ST на веб-сайте.
Обратите внимание: Мы предоставляем только аппаратную платформу на этапе, отладки и тестирования с помощью официальной программы веб-сайта.
[О интерфейсе управления]

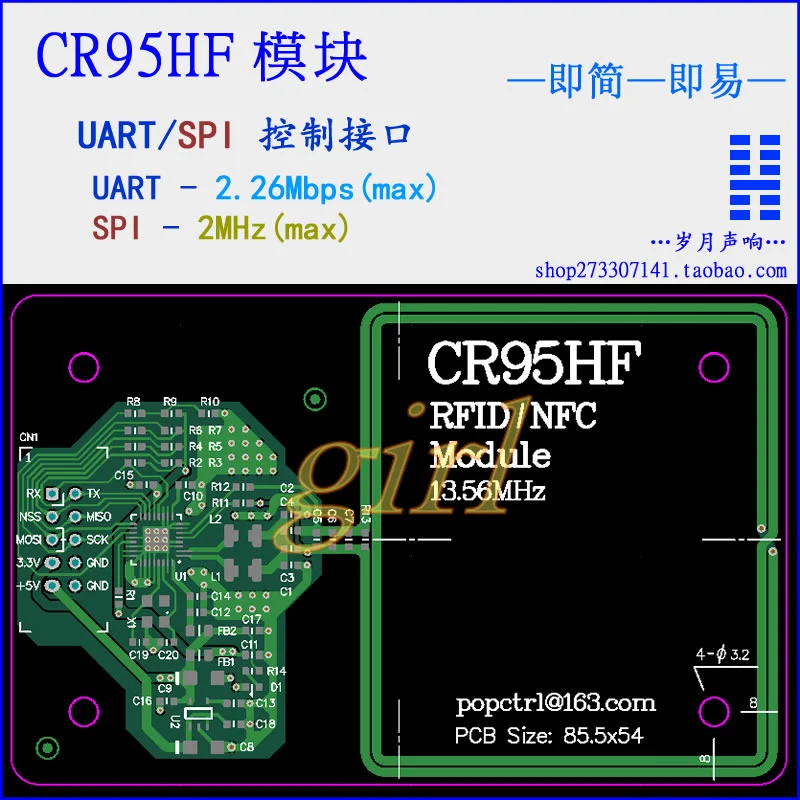

Модули подключаются по умолчанию с помощью интерфейса SPI. Если пользователи хотят изменить интерфейс UART, сопротивление R9 может быть удалено и приварено к месту R10, так что модуль может быть установлен как интерфейс UART.
Блок питания модуля + 5V или + 3,3 V, а только один из них не требуется.
В тех случаях, когда + 5V Используется, бортовой LDO будет работать, чтобы обеспечить + 3,3 V питания к чипу.
При использовании + 3,3 V Комиссия LDO не работает.
[Тестовый режим]
Используйте программы набора разработки ST M24LR-DISCOVERY для тестирования модулей.
Версия подчиненной рутины-CR95HF Demo board project V2.1.2. (в рутине есть исходный код)
Версия основного программного обеспечения-демонстрационная плата CR95HF версии 2.1.1. (программное обеспечение не является исходным кодом)
В обычном режиме STM32F103CBT6 используется для управления CR95HF, а затем связывается с программным обеспечением хоста компьютера через интерфейс USB. Для получения подробной информации, пожалуйста, обратитесь к руководству пользователя UM1589 "M24LR-DISCOVERY kit". Таким образом, пользователям сначала нужно подготовить печатную плату STM32F1xx с интерфейсом USB и резервный PA2 на PA7 pin-интерфейс. Если вы используете другие типы MCU, вам нужно постепенно пересаживать рутину.
На аппаратном соединении есть 6 контактов: PA2 ~ PA7.
Среди них PA2 и PA3 являются штырьками UART (рутинными как GPIO) и PA4 ~ PA7 как шпильки SPI1.
Плюс 2 контакта источника питания, 8 контактов должны быть подключены.
