Mini2812 доска для разработки

Обеспечивает полную посылка в отношении комплектующих частей во время посылка,Стоимость платы разработки QQ2812 поддерживается CD-ROM.

Примечание: Это не для того, чтобы предоставить цену технической поддержки, мы гарантируем качество продукции, гарантируем, что программа может работать правильно на доске, не удовлетворены в течение 7 дней, чтобы заменить посылка, один год гарантии.

[Введение системы]

Mini2812 development board-это обтекаемая плата начального уровня TMS320F2812, которая подходит для пользователей с высокой масштабируемостью и высокой производительностью.

Плата разработки Mini2812 используется для быстрой оценки производительности TMS320F2812 и быстрого начала обучения DSP. Все полезные контакты чип DSP извлекаются 2 Стандартный интервал шпильки, который дает пользователям в значительной степени свободы для двух разработок.

Mini2812 разработан с чипом FLASH и SRAM, который может имитировать программы, затвердевать программы и обеспечить RS232, RS485, can и другие богатые интерфейсы.

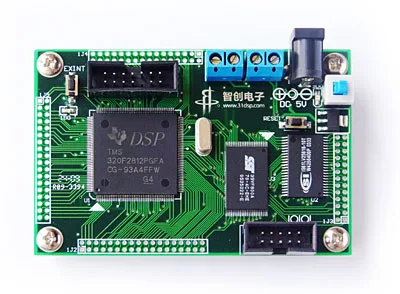

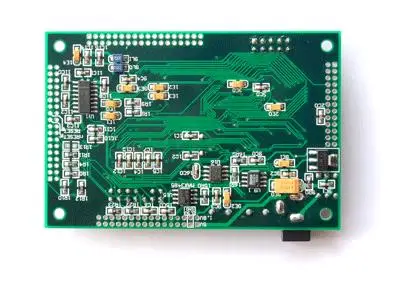

Mini2812 доска для разработки тонкая и маленькая, 90 мм x 60 мм, четыре технологии ламината, через тест целостности сигнала, полностью отвечает требованиям промышленной эксплуатации, не только может использоваться в 2812 обучения и оценки, больше можно использовать в качестве основной платы, непосредственно встроенного в использование продуктов, Значительно сэкономит затраты на разработку, сократит цикл разработки, улучшит стабильность системы.

TMS320F2812 DSP-это мощная 32 бит с фиксированной точкой DSP для TI, Модернизированная версия TMS320LF2407A. Самая большая особенность заключается в том, что скорость имеет качественный скачок, чем TMS320LF2407A, прыгает с самого высокого 40 м до TMS320F2812 150 м и обрабатывает цифры данных от 16 бит точек до 32 бит точек. Самое большое преимущество заключается в том, что он имеет EVA, EVB event manager и 12 бит 16 каналов AD сбора данных, что позволяет легко управлять двигателем. С богатым периферийным интерфейсом, таким как CAN, SCI и т. д., он занимает большую долю в области промышленного контроля.

Mini2812 может широко использоваться в управлении двигателем, инструментах, измерителях, энергосистемах RTU, FTU, промышленных областях, управлении движением и других случаях.

[Основные характеристики]

ОдинПериферийная цепь CAN расширена и может быть непосредственно подключена к сети can.

ДваПериферийная цепь RS232 расширена и может быть непосредственно подключена к сети 232.

ТриПериферийная цепь RS485 расширена и может быть непосредственно подключена к сети 485.

4. Расширьте все полезные контакты с 2 стандартными интервалами для облегчения внешнего расширения пользователя.

5, карта с функцией AD (12 бит, 16 каналов, 80ns время преобразования)

6. Предоставьте исходный код для всех экспериментов

[Системные ресурсы]

1, DSP процессор TMS320F2812, 32 bit с точечной высокоскоростной цифровой процессор, рабочая частота 150 м;
2, встроенный 128K * 16 бит флэш-памяти в DSP, который может хранить пользовательские программы и флэш-память могут быть зашифрованы.
3, DSP, встроенный 18K * 16 бит SRAM
4, расширение чипа DSP 256K * 16 бит SRAM (основная конфигурация), максимальный может быть расширен до 512K * 16 бит.
5. Расширьте 8 Мб флэш-памяти за пределами чипа DSP для облегчения развития пользователя.
6, DSP A/D:16 каналов, 12-разрядный разрешение (автономный образца и удерживайте цепи), 80ns время преобразования, 0 ~
Диапазон 3 В;
7. Блок управления двигателем: EVA, EVB
8. Расширьте интерфейс SCI стандарта 1 RS232.
9, внешнее расширение 1 RS485 стандартный интерфейс
10, внешнее расширение 1 дороги может трансивер конверсии цепи;
11, один светодиодный инструкция, 1 Кнопка прерывания и 1 Кнопка сброса.
12 pin 2,0 мм шаг ведет всеми полезными контактами.
13. Специальный чип сброса обеспечивает стабильный сброс и нормальную работу карты.
14. Обучающая плата DSP2812 обеспечивает до 5 каналов внешнего расширения и защищает входной интерфейс источника прерывания.
15, обучающая плата DSP2812 обеспечивает до 2 каналов внешнего расширения, неэкранированный входной интерфейс источника прерывания.
16. Обеспечивает 14 pin стандартный JTAG интерфейс отладки, полностью поддерживает TDS, XDS и другие виды эмуляторов.

Примечание: 2812 встроенные периферийные устройства и ресурсы не перечислены здесь. См. 2812 TI.
Таблица данных.

[Код и соответствующие эксперименты]-код для языка C

1, таймер 0 эксперимент

2, таймер 2 эксперимент

3. Эксперимент с таймером EV

4, XF светильник для вспышки

5, из чип флэш-эксперимента

6. Эксперимент с чипом RAM

7, Exint внешний эксперимент прерывания

8. Эксперимент по преобразованию рекламы в чипе

9, RS232 эксперимент

10, RS485 эксперимент

11, может экспериментировать

12, PWM эксперимент

13, эксперимент по алгоритму FFT

14. Эксперимент по алгоритму пихты

15, IIR алгоритм эксперимента

16. Эксперимент по алгоритму свертывания

17. Эксперимент по адаптивному алгоритму фильтрации

18. Эксперимент по стрельбе

[Вспомогательная информация]

1. Полная схема (формат PDF), быстро захватывает практическое применение ряда практических технологий.

2. Библиотека PROTEL посылка, которая обеспечивает все устройства (Случайная 3D модель) Схема интерфейса рисования в формате Protel.
3.Предоставьте весь экспериментальный исходный код языка C, есть подробные Примечания ..
4. Методы и инструменты онлайн сжигания для закрепления собственной программы пользователя.
5, Руководство пользователя: Очень Подробное, так что вы быстро входите в разработку DSP и применение двери.
6. Руководство по чипу: все данные чипа на плате разработки.
7, отправьте оригинальную TI DSP среду разработки CCS3.3 полную версию (все функции включают).
8, соответствующие инструменты разработки и другие обучающие материалы, связанные с DSP.

[Типичное применение]

Применение для обучения, управление промышленной автоматизации, UPS, управление двигателем, робот;
Переменная частота управления, автомобильная, механическая, дисковая, цифровая фильтрация;
Вибрационный анализ, Сервопривод переменного тока, управление двигателем постоянного тока, автоматизация питания и так далее.

Список продуктов:

1, Mini2812 Совет по развитию 1
2, USB линия питания 1
3, прямая линия последовательного порта 1
4. 1 Соответствующие компакт-диски
