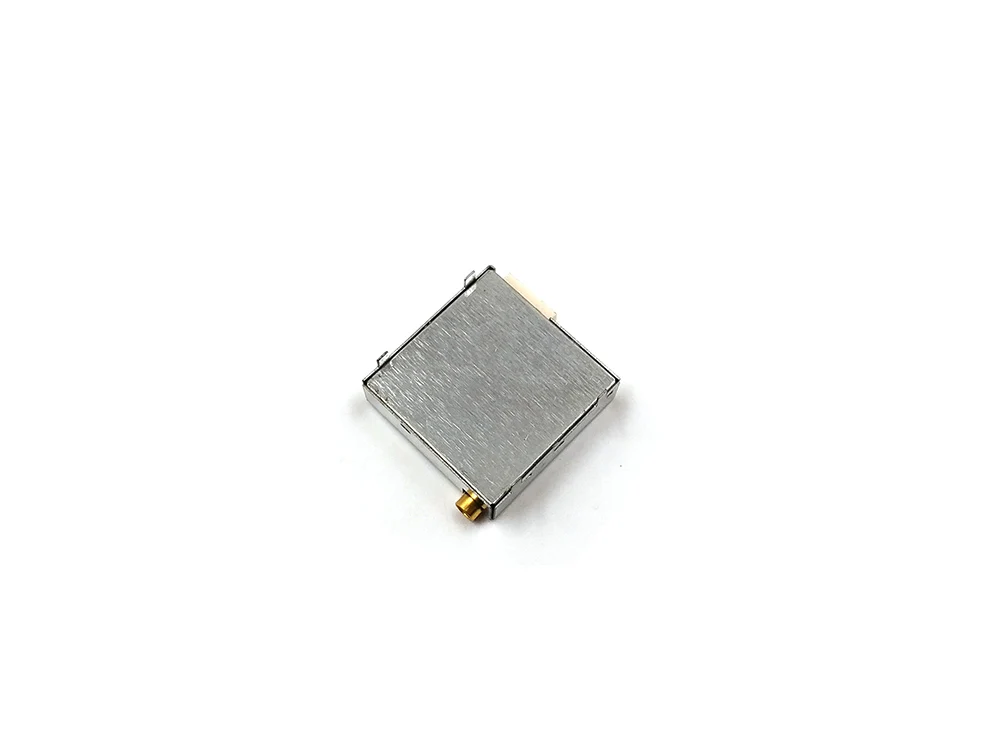

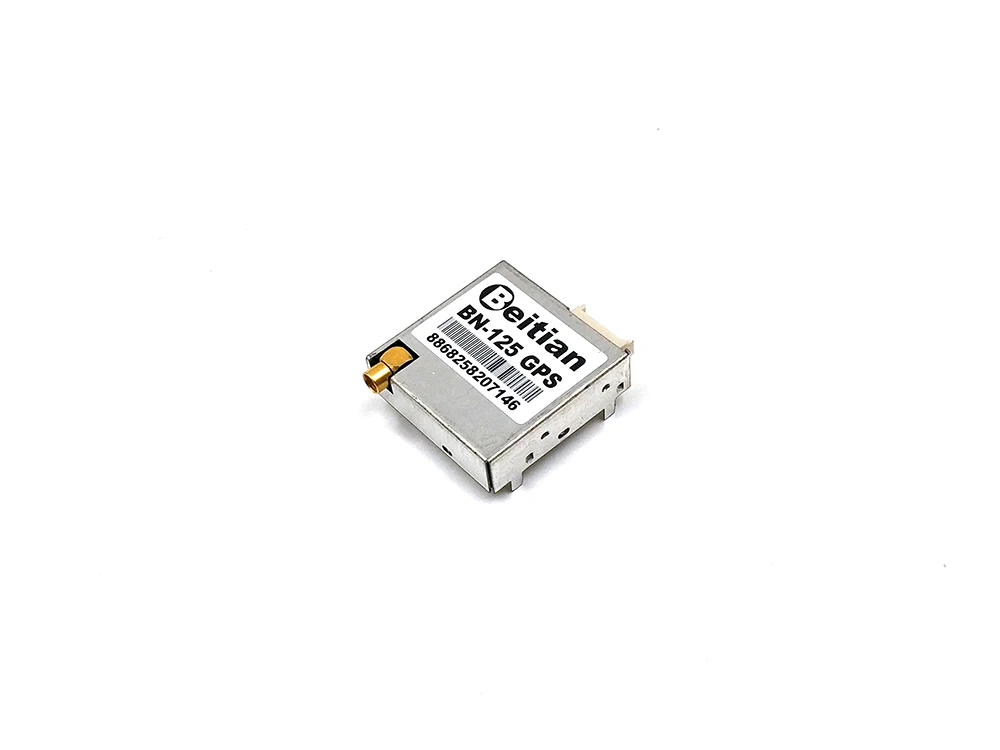

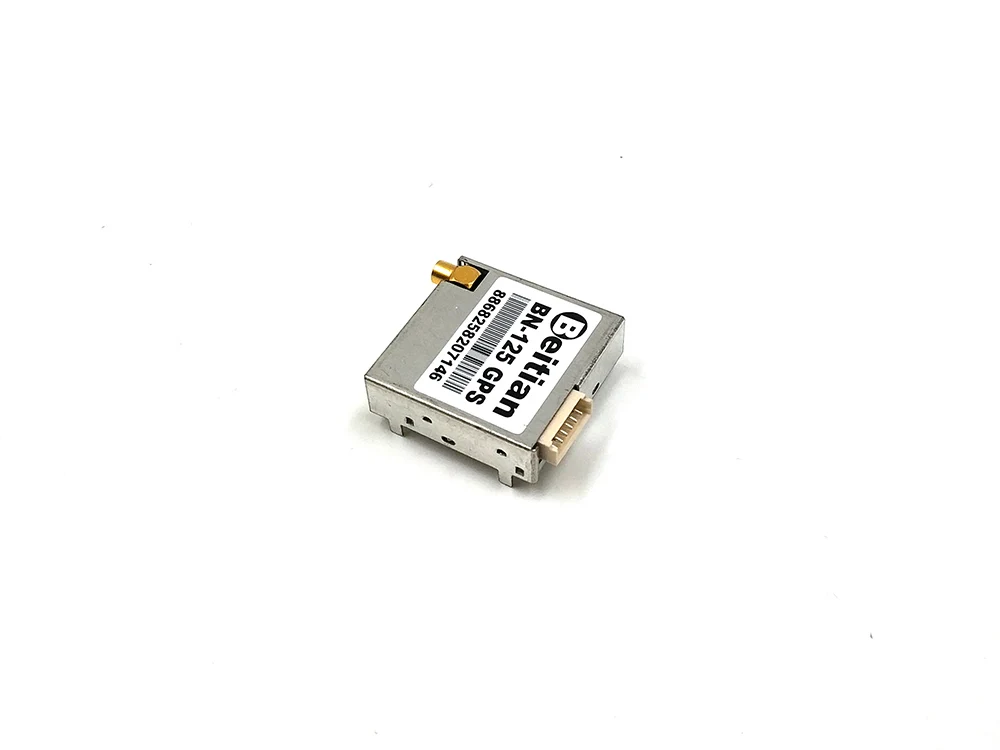

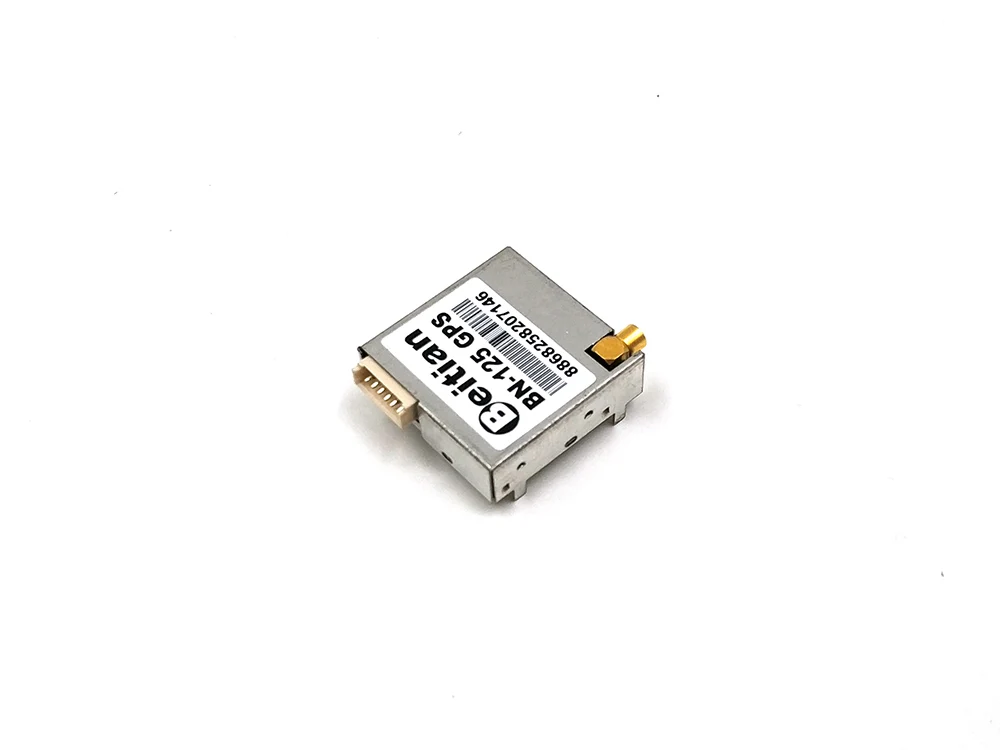

BEITIAN GNSS двойной ГЛОНАСС GPS модуль с внешней антенна TTL 1PPS Замена M 87 GR BN 125|Приемник и

Iitem

Описание

Электрические характеристики

Набор микросхем

M8030-KT

Частота

GPS L1, ГЛОНАСС L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

GPS, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS.

По умолчанию GPS, ГЛОНАСС, SBAS, QZSS.

Каналы

72 поисковых канала

Чувствительность

Отслеживание

-167dBm

Повторное приобретение

-160dBm

Холодный старт

-148dBm

Горячий старт

-156dBm

Точность

Горизонтальное положение

2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо)

Скорость

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с GPS временем

Время приобретения

Холодный старт

26 s

Теплый старт

25 s

Горячий старт

1 s

Выход данных

Скорость поддержки

От 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных

Уровень TTL

Протокол данных

NMEA-0183

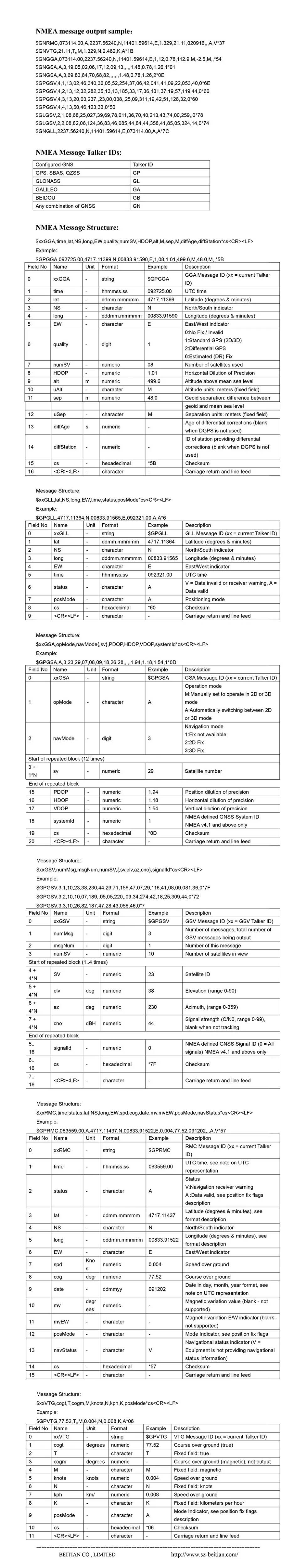

Сообщение NMEA

RMC, VTG, GGA, GSA, GSV, GLL

Скорость обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Вспышка

4 M FLASH, сохраните конфигурацию постоянно

Эксплуатационные ограничения

Высота

<50000 м

Скорость

<515 м/с

Ускорение

<4g

Энергопотребление

VCC

Напряжение постоянного тока 3,6-5,5 В, типичный: 5,0 В

Ток

Захват 50мА/5,0 В

Механические характеристики

Размеры

25,6 мм * 25,6 мм * 7 мм

Вес

12,0 г

Соединитель

1,25 мм 6-контактный разъем

Антенна

Нужна внешняя антенна

Окружающая среда

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

Штырь

Контактное имя

I/O

Описание

1

VCC

I

DC 3,6 В-5,5 В Входное напряжение, типичный: 5,0 В

2

TX

О

Выход серийных данных.

3

RX

I

Серийный ввод данных.

4

Ботинки

I

N. C.

5

GND

G

Наземный

6

1PPS

О

1 пульс в секунду, когда 3D фиксируется
