Новый станок производства печатных плат ручной Малый SMT машины PM3040 SMT Трафаретная Печать

Neoden Tech Является фабрикой, специализирующейся на производстве и экспорте настольный автоматический перематыватель pick and Place Machine более четырех лет. Мы лидеры в этой технологии в Китае и получили хорошую репутацию в этой области. Наши машины славятся стабильным бегом, высокой точностью и скоростью, легкий вес и простота в эксплуатации.

ДляЭлектронные энтузиастыКто хочет провести исследования или у кого есть только небольшой бюджет, но хочет спланироватьНачать бизнес, Даже большая компания хочет сделатьОбразец печатной платыЭто хороший выбор по низкой цене.

Технические характеристики:

1. Высокая гибкость обеспечивает высокую точность печати
2. Удобный и эффективный
3. Низкая стоимость, но хорошее качество

Высокая точность припой принтер

Особенности

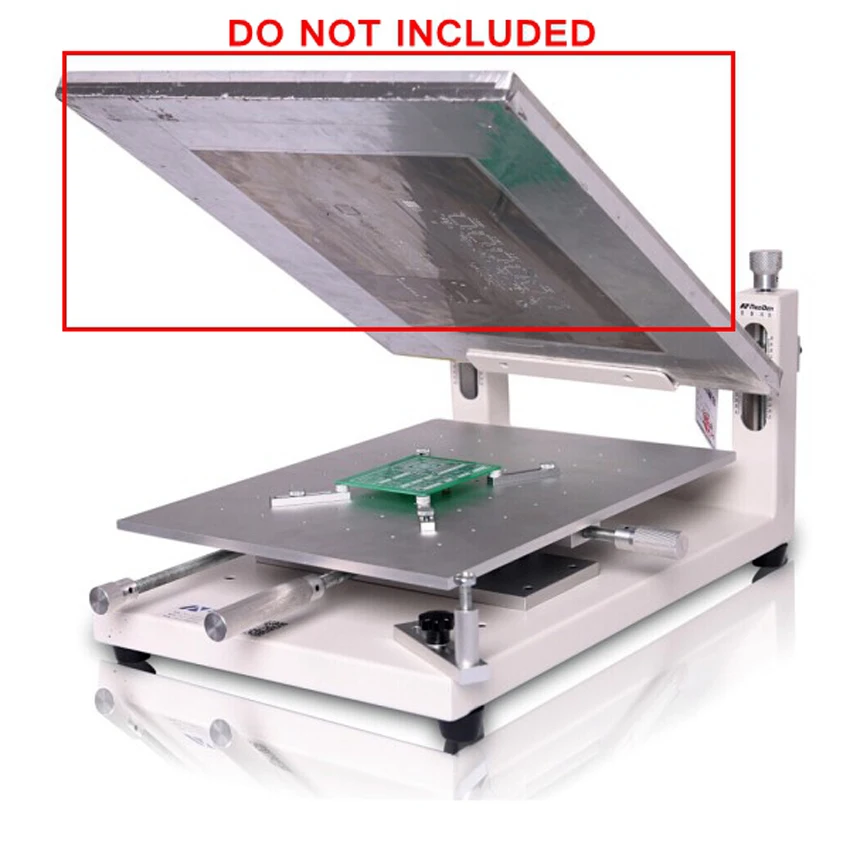

1. Та же платформа, что и принтер, можно выбрать, легко найти как одну, так и двойную сторону печатной платы, высокаяГибкость обеспечивает высокую точность печати;
2. Стали sTencilМожно поворачивать на 30 градусов максимум, и точность может быть сохранена весь путь при повторных работах, может быть сопоставима с автоматической машиной;
3. Использование способа стали sTencilМеханизм, чтобыОтрегулируйте лучшее положение,СовмещенныйСостав сТочная регулировка оси X, оси YДля коррекции, удобства и эффективности;

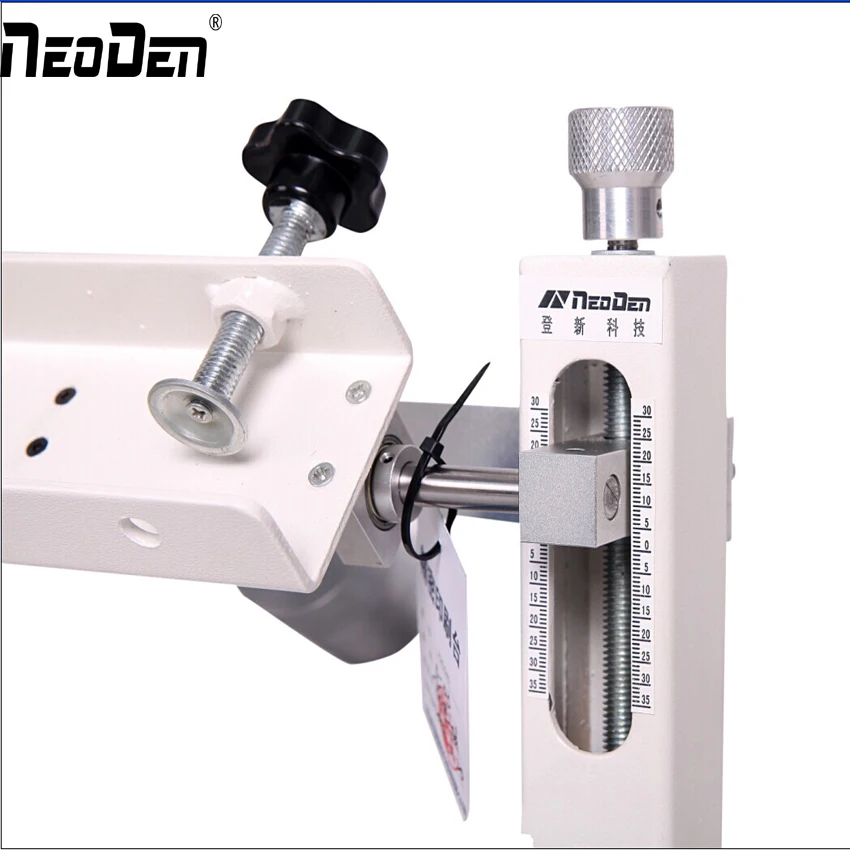

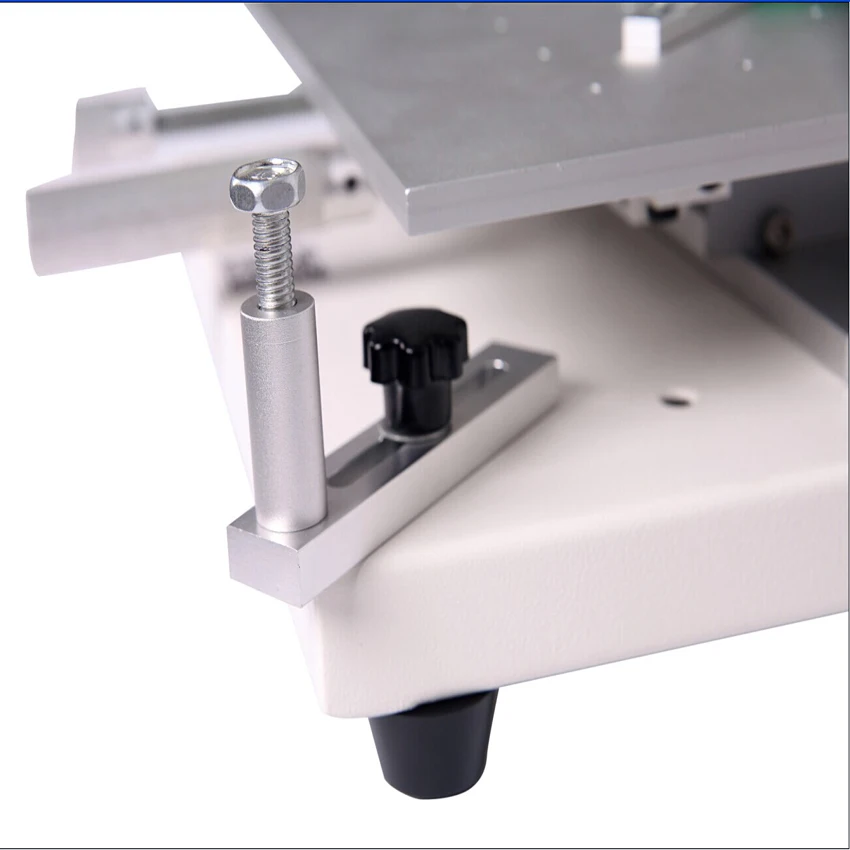

4. Оправа из утолщенного металла, тончайшего материала, хорошего качества с выдающейся долговечностью;Кронштейны с помощью болта для регулировки высоты,Удобно для управления толщиной PCB;

 TЕХНИЧЕСКАЯ параметры

Работайте в соответствии со следующими инструкциями шаг за шагом после того, как все готово:

A.Позиционирования печатной платы

Просмотр положения между печатной платой и стальюТрафарет,Найдите наиболее подходящее положение для размещения платы PCBНа платформе,

Предложение: вставьте немного Двухсторонняя клейкая ленты, чтобы наклеить PCB хорошо, если положение между PCB и стальные формочкиПодтвердили

→Установите стали sTencilНа локационном слоте рамы

→Вставьте болееЛента Двухсторонняя клейкая на обратной стороне печатной платы, чем сталь sTencil

& Rarr; затем нажимать сталь sTencil& Rarr; Установите наполнитель в соответствующем месте между Платформой и печатной платой

& Rarr; регулировка расстояния между стальными sTencilИ наполнитель до той же толщины, что и плата PCB (anastomose PCB и наполнитель), чтобы обеспечить, чтобы плата и наполнитель PCB были параллельны

& Rarr; разорвать бумагу ленты Двухсторонняя клейкая, которая наклеила предыдущий на печатной плате

& Rarr; закрыть сталь sTencilДо печатной платы цемент с наполнителем

& Rarr; Поднимите сталь sTencil& Rarr; PCB отдельно от стали sTencilИ вставьте вместе в наполнитель платформы

& Rarr; Узнайте применимый pin-код и установите их вФиксацияБлок (высота позиционного штыря не превышает толщину платы PCB) & rarr; блокировкаФиксацияБлок плотно на платформе после установки штыря вФиксацияБлок с креплением, PCBОперации позиционированияПочтиОтделкаEd

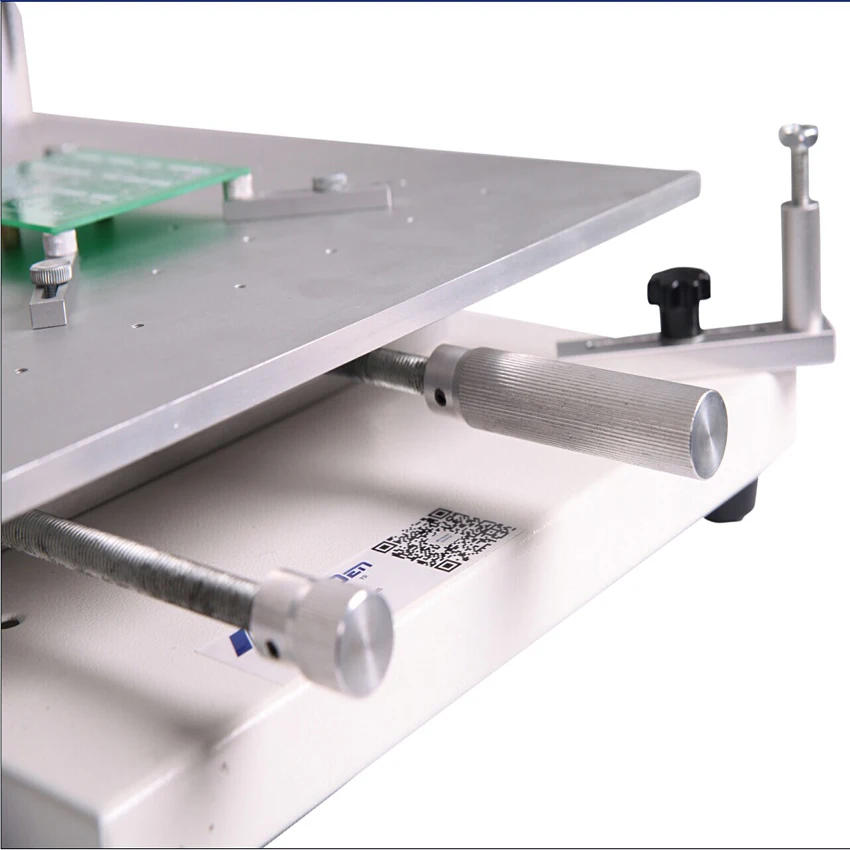

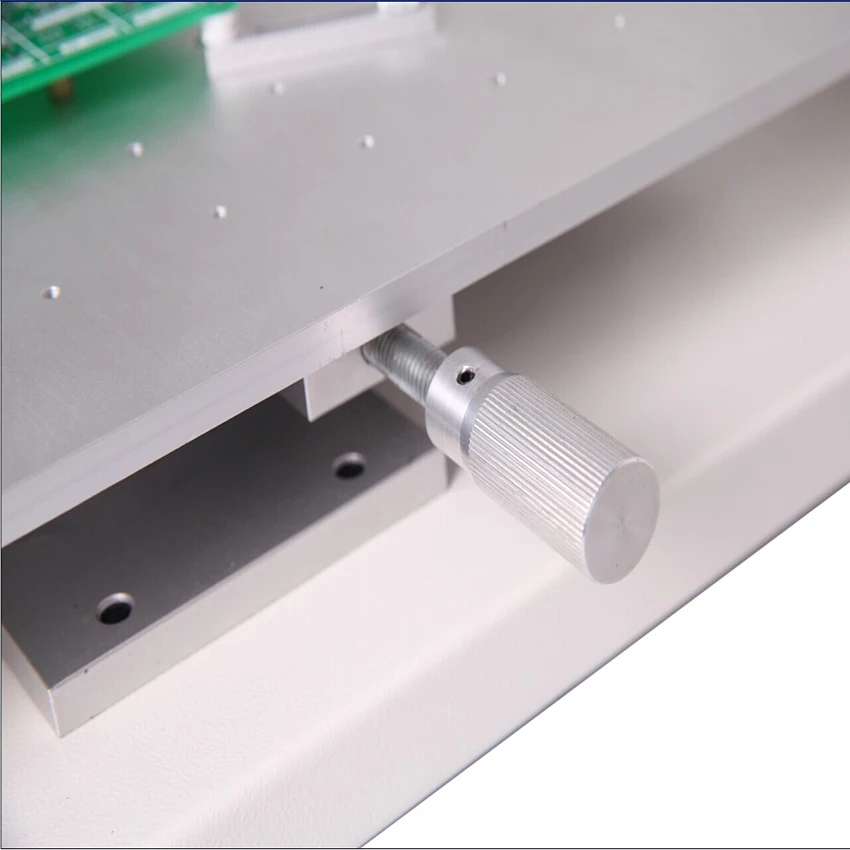

& Rarr; Отрегулируйте лучшее положение между Платформой и печатной платой с помощьюРучка X-регулирование оси и ручка Y-регулирование оси

B.Печать

Выберите подходящий скребок лезвия (зависит от ширины печати) при печати, держите винты плотно весь принтер специально обратите внимание на те из стали sTencil), В противном случае это повлияет на точность печати.

Толщина паяльной пасты зависит от прочности печати, Эксперт и отличный оператор может достичь того же эффекта, что и автоматическая машина, это означает, что оператор является одним из важных пунктов для качества печати. Вышеуказанный процесс является лучшим опытом Получение от наших инженеров и клиентов во время практичного использования в течение длительного времени для справки. Пожалуйста, сообщите нам, если какой-либо лучший процесс и опыт для улучшения работы, удобный для клиентов высокая эффективность Производства.

Спасибо за вашу любезную поддержку и внимание на NeoDen технологии и продукты.

NeoDen technology станет вашим лучшим партнером и поставщиком.
