Мини TDA2030A 18 Вт моно DC 9 В 35 аудио Мощность hifi усилитель плата регулируемый объем E2

---



TDA2030A 18 Вт моно DC 9 V-35 V аудио усилитель мощности hifi

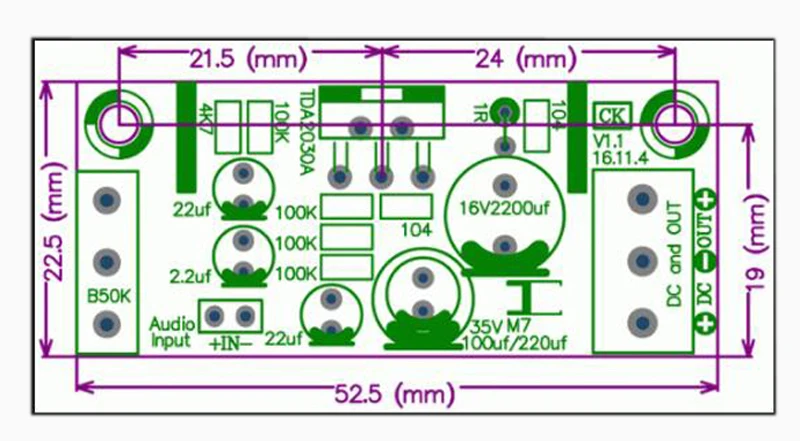

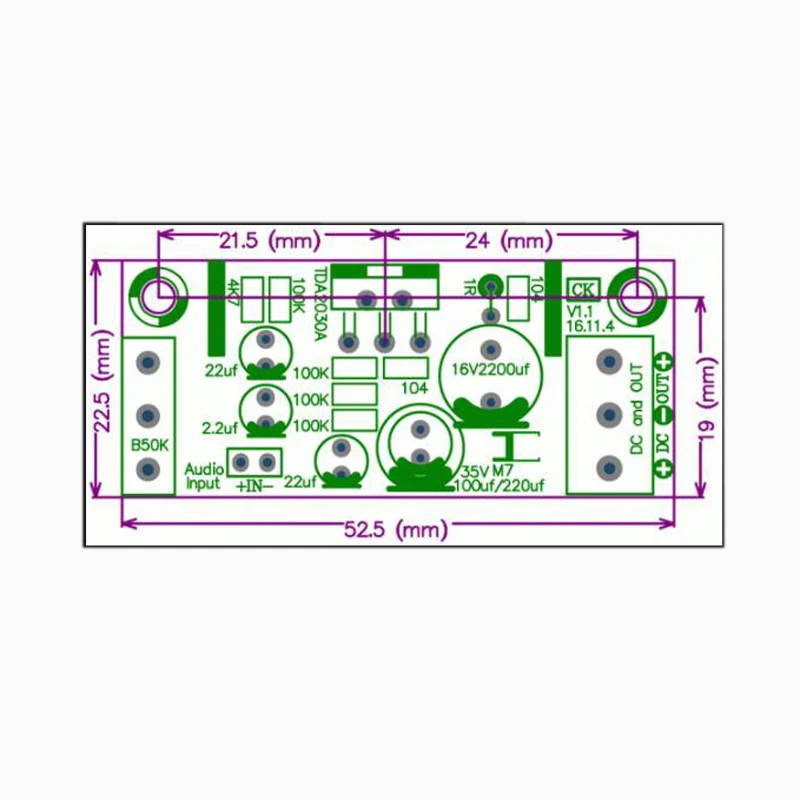

Напряжение питания: 9 В-35 В постоянного тока (Максимальное напряжение питания платы на самом деле до 44 в, но необходимо заменить напряжение конденсатора C1 выше, чем работа, значение напряжения может быть выше, чем напряжение питания.) Ток покоя: около 25 мА (без источника звука, затем динамик 8 Ом, источник питания 12 В) Сопротивление динамика: 4Ω-8Ω Выходная мощность: Типичная мощность 15 Вт (до 18 Вт) Общее гармоническое искажение: 0.08% (Po = 0,1-14 Вт, RL = 4Ω) Отношение сигнал-шум: 94dB-106dB (1 Вт-15 Вт) Тепло: чем выше напряжение питания, тем больше объем, тем выше тепло. Низковольтный источник питания на теплоотводе очень низкий, использование небольшого теплоотвода для удовлетворения потребностей (по умолчанию отправляется небольшой радиатор). Но если вам нужно больше выходной мощности, источник питания требует более 24 В, тогда вам нужно использовать большой радиатор, и по умолчанию не содержит в упаковке. Компоненты платы до 20 мм, подсчитывайте печатную плату с нижней частью открытого штифта, вся высота около 23 мм. Для малого размера металлического шасси с небольшим пространством! Диаметр монтажного отверстия 3,1 мм. Часть блока питания трех винтов в отрицательной стороне динамика и источника питания является общей, то есть анод динамика и отрицательный источник питания подключаются к середине, отмеченной отрицательным символом винта. Но обратите внимание! Чтобы адаптироваться к небольшому пространству, плата не оснащена фильтрующим конденсатором большой емкости, если ваш источник питания поставляется с фильтрующим конденсатором большой емкости, вы можете достичь желаемого эффекта! Требования не высоки, каждая плата может быть назначена по крайней мере 1000 мкФ емкость может быть! Если качество питания плохое или для сабвуфера, необходимо увеличить количество! Обычно также 2200 мкФ. Вопросы и исключения: 1. Нет звука, большой шум: эта проблема, как правило, вызвана обратной линией ввода сигнала. 2. звук маленький, большой шум: проблема, как правило, связана с сигнальной линией в земле, вызванной плохой проводимостью, с помощью таблицы для обнаружения проводимости сигнальной линии заземления проверьте точку останова или измените линию. Упаковка: 1 шт.TDA2030A 18 Вт моно DC 9 V-35 V аудио усилитель мощности hifi
