А. Контур

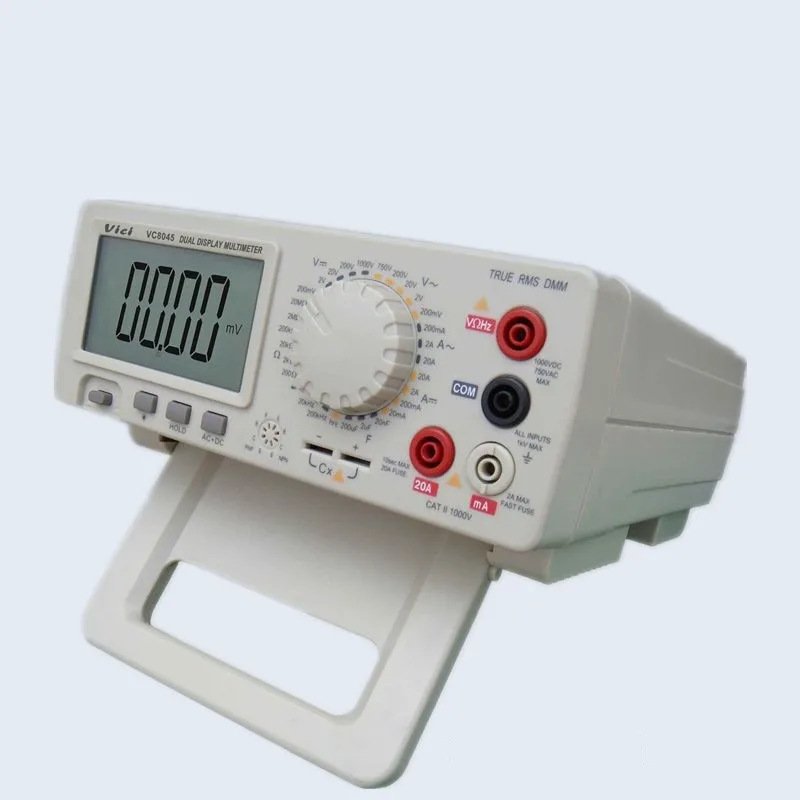

Настольный цифровой мультиметр-это настольный мультиметр 41 / 2, он имеет основные функции измерения DCV, ACV, DCA, ACA, OHM, CAP, Hz, hFE, диодов и непрерывности, измерение напряжения до 1000 В постоянного тока или пиковое разрешение переменного тока до 10?V, измеряемый ток 20A, Полярность автоматически преобразуется, дисплей с подсветкой для удобного чтения. Истинное измерение RMS переменного тока с высокой точностью, с частотной полосой измерения, количество любого сигнала может быть точно измерено характеристики переменного тока rms.

Два. Особенности
1 Общие характеристики:
AC 220V / 110V источника питания;
Выбор ручного диапазона;
41/ 2 большой экран ЖК-дисплей дисплей с подсветкой (диапазон индикации 75 × 40 мм), максимальное чтение: 19999;
Измерение напряжения до 1000 В (постоянный ток) и 750 В (переменный ток);
Измерение тока переменного и постоянного тока 20A;
Частотная характеристика напряжения переменного тока 50 кГц;
Частота, резисторы, конденсаторы, Транзисторы, диоды и функция тестирования непрерывности;
Защита от перегрузки 250 В rms;
Использование окружающей среды: от 0 до 40 С, относительная влажность менее 75%;
Размеры: 260 мм × 220 мм × 82 мм;
Вес: около 1 кг.
2 Технические характеристики
Допуск и разрешение: точность ± ( % чтения + число наименьшего значения); Время разогрева: 30 минут; Обеспечить точность температуры окружающей среды (23 ± 5) C, относительная влажность <75%, откалибрована с заводского гарантийного срока на один год.
Напряжение постоянного тока (DCV)
Диапазон
Точность
Сила разрешения
200 мВ
± (0.05% чтения + 3)
10 УФ
2 в
100 УФ
20 в
1МВ
200 в
10 мВ
1000 в
± (0.1% чтения + 5)
100 мВ

Входное сопротивление: все диапазоны 10 м?;
Защита от перегрузки: Диапазон 200 мВ-250 В постоянного тока или Пик переменного тока, остальное-1000 В постоянного тока или Пик переменного тока.

Напряжение переменного тока (ACV)
Диапазон
Входная частота
Точность
Сила разрешения
200 мВ
50 Гц-50 кГц
± (0.8% чтения + 80)
10 УФ
2 в
50 Гц-20 кГц
100 УФ
20 в
1МВ
200 в
50 Гц-5 кГц
10 мВ
750 В
50 Гц-400 Гц
± (1.0% чтения + 50)
100 мВ

Убедитесь, что точность входного значения должна быть больше, чем диапазон 10%;
Входное сопротивление: все диапазоны 2 м?;
Защита от перегрузки: Диапазон 200 мВ-это пик постоянного тока или переменного тока, остальное-1000 В постоянного тока или Пик переменного тока.
Постоянный ток (DCA)
Диапазон
Точность
Сила разрешения
20 мА
± (0.35% чтения + 10)
1uA
200 мА
10uA
2а
± (0.8% чтения + 10)
100uA
20А
1 мА
Максимальное падение входного напряжения: 200 мВ
Максимальный входной ток: 20А (менее 15 секунд)
Защита от перегрузки: 2A/250V предохранитель, 20A/250V Предохранитель
Переменный ток (ACA)
Диапазон
Входная частота
Точность
Сила разрешения
200 мА
50 Гц-5 кГц
± (0.8% чтения + 80)
10uA
2а
50 Гц-400 Гц
± (1.0% чтения + 50)
100uA
20А
1 мА
Максимальное измерение падения напряжения: 200 мВ
Максимальный входной ток: 20А (менее 15 секунд)
Защита от перегрузки: 2A/250V предохранитель, 20A/250V Предохранитель
Сопротивление (?)
Диапазон
Точность
Сила разрешения
200?
± (0.1% чтения + 20)
0,01?
2k?
± (0.1% чтения + 5)
0,1?
20k?
1?
200k?
10?
2 м?
100?
20 м?
± (0.4% чтения + 5)
1k?
Напряжение разомкнутой цепи: менее 3 в
Защита от перегрузки: 250 В постоянного тока и переменного тока
Крышка acitor (крышка)
Диапазон
Точность
Сила разрешения
20nF
± (3.5% + 20)
1pF
2 мкФ
100 пФ
200 мкФ
± (5% + 30)
10nF
Частота тестирования: около 400 Гц
Защита от перегрузки: 36 В постоянного тока или переменного тока
Частота (FREQ.)
Диапазон
Точность
Сила разрешения
20 кГц
± (1.0% чтения + 20)
1 Гц
200 кГц
10 Гц
Входная чувствительность: 500 мВ RMS
Защита от перегрузки: 250 В постоянного и переменного тока пиковое значение (менее 15 секунд)
Измеренные параметры транзистора hFE? / B>
Диапазон
Значение дисплея
Условия тестирования
HFE NPN или PNP
От 0 до 1000,0
Базовый ток около 10 A, Vce около 3V
Тест на диод и непрерывность:
Диапазон
Описание
Условия тестирования
Измерение приблизительное падение напряжения вперед, Когда измеренное сопротивление меньше 70? ± 20? , звуковой сигнал и показывает приблизительное Напряжение разомкнутой цепи около 3 в
Передний ток постоянного тока около 1 мА обратное напряжение постоянного тока менее 3 в

Защита от перегрузки: 250 В постоянного тока и переменного тока
