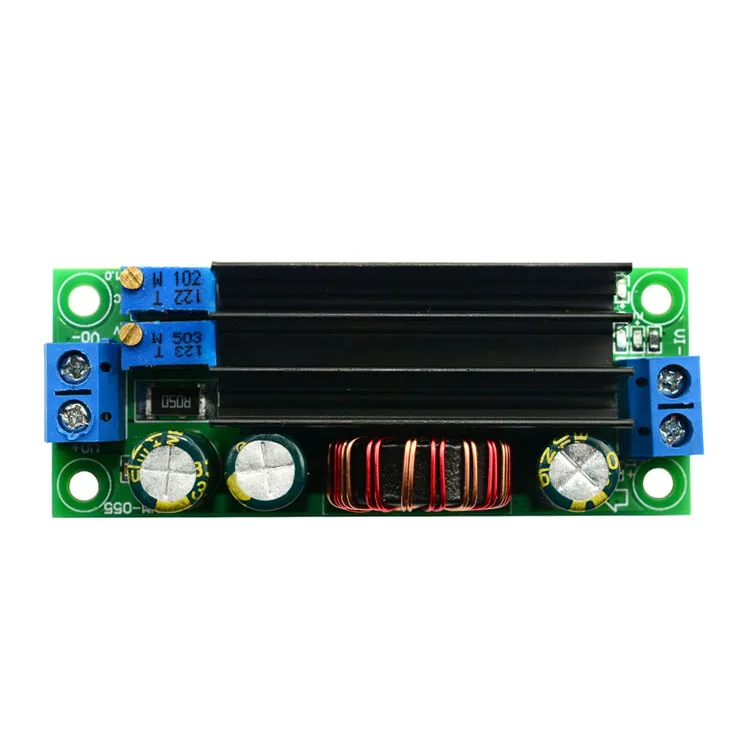

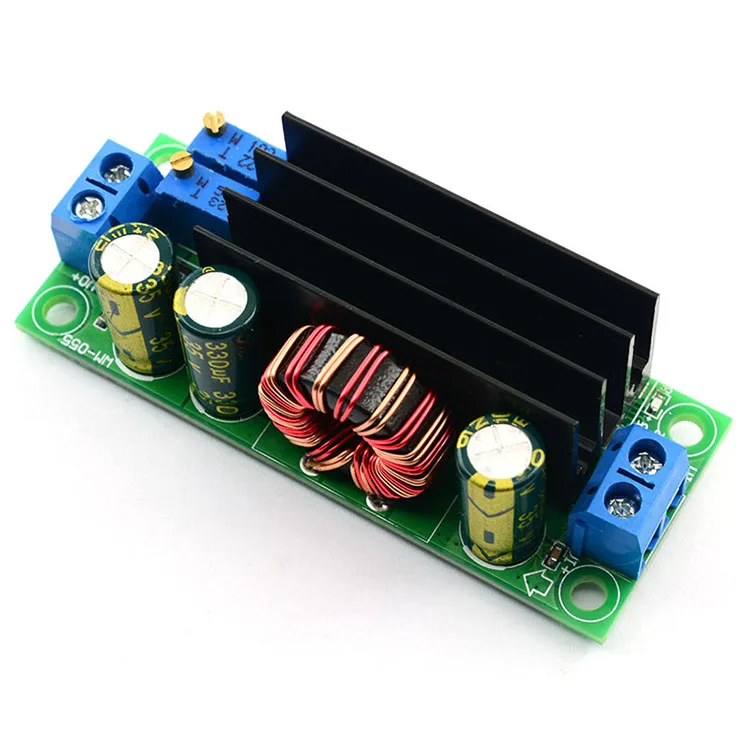

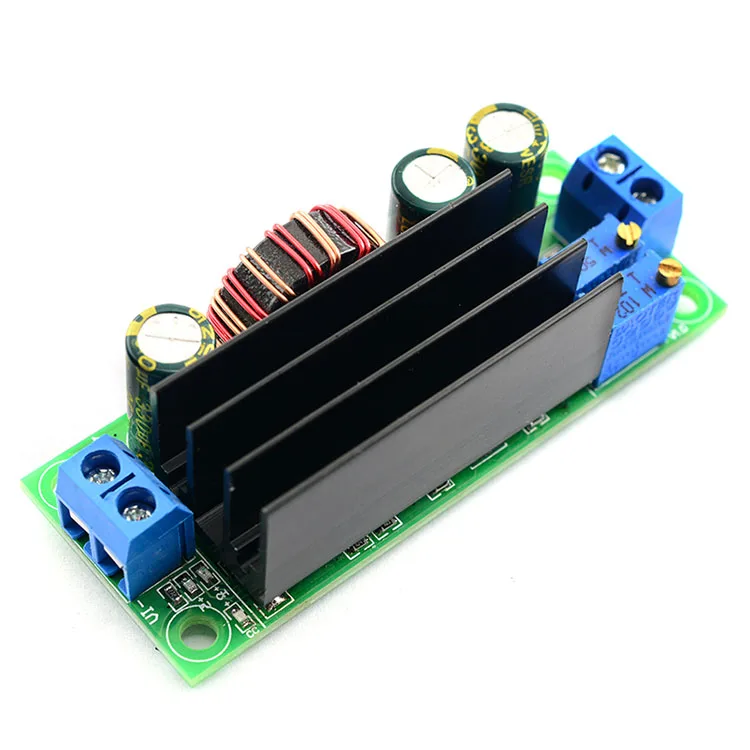

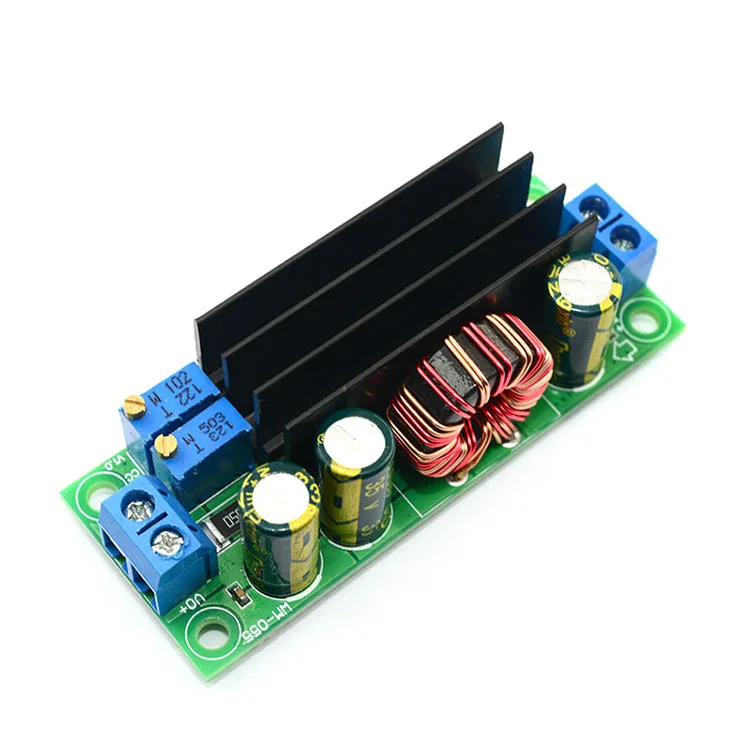

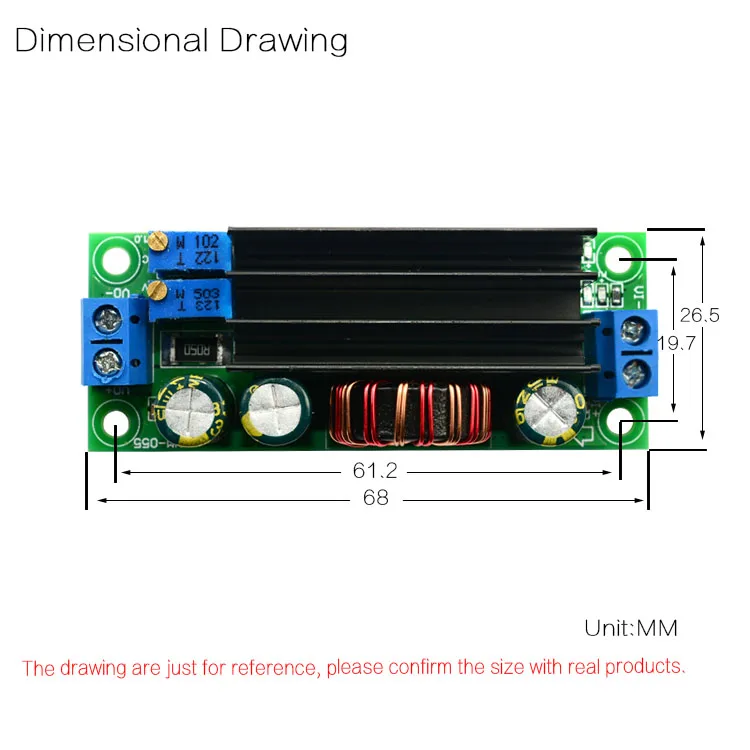

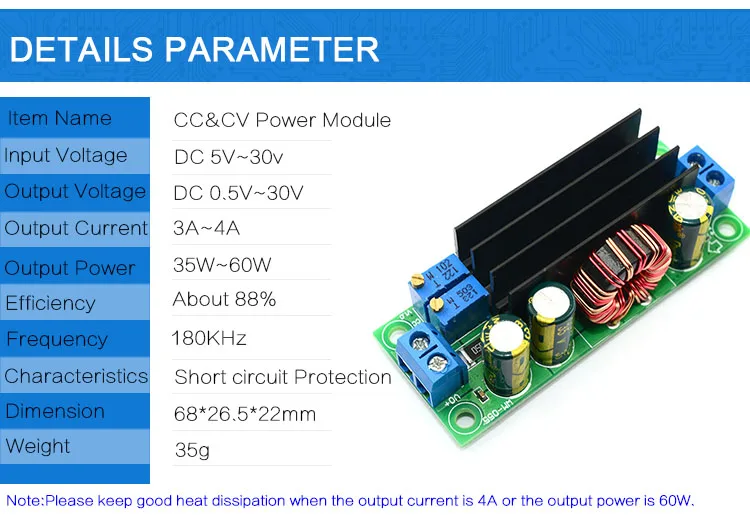

Плата источника питания с постоянным напряжением регулируемый Автоматический

Плата источника питания с постоянным напряжением регулируемый Автоматический

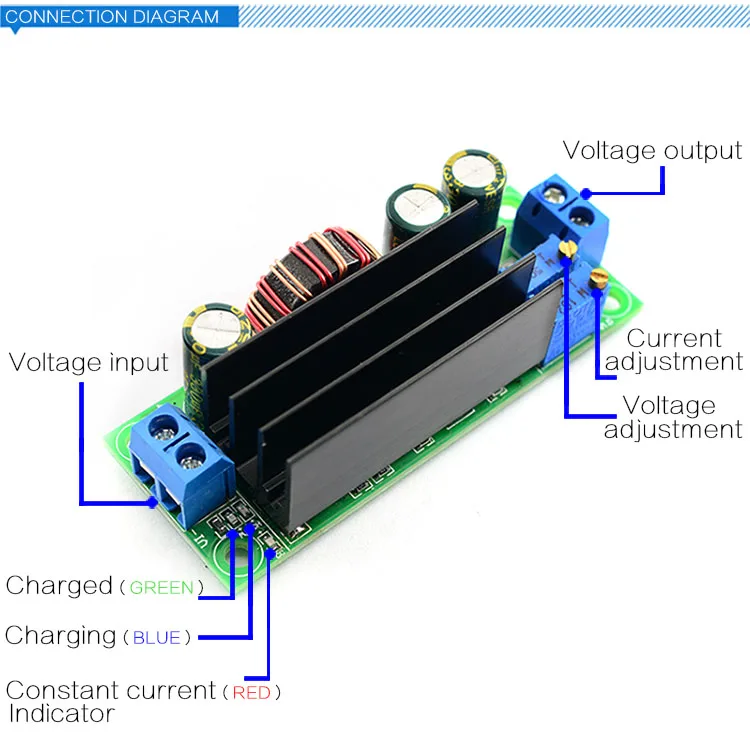

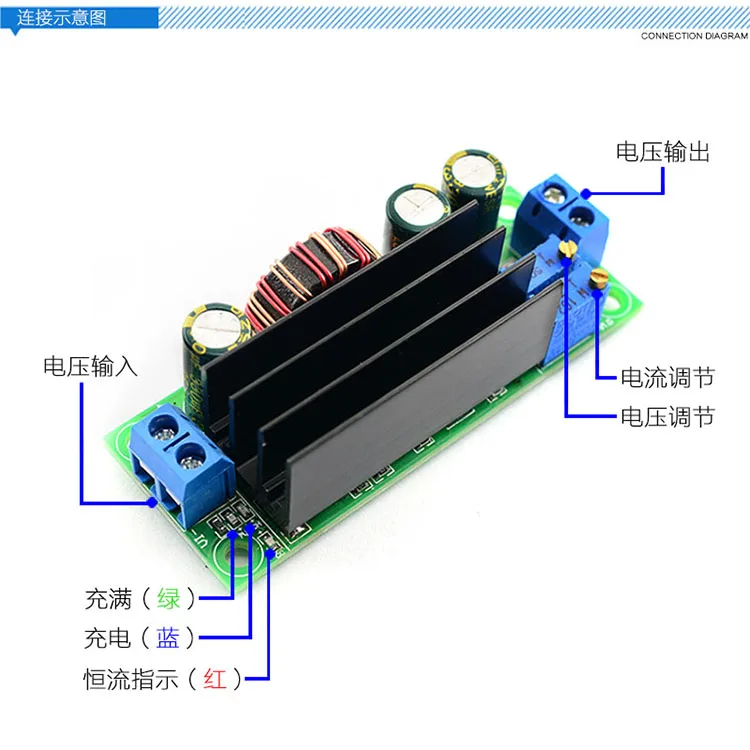

Инструкции 1. Используйте как обычный модуль понижающего повышения с защитой от перегрузки по току Тип подключения: (1) отрегулируйте устройство постоянного напряжения CV, чтобы выходное напряжение достигло желаемого значения напряжения. (2) Используйте мультиметр 10A текущий файл для измерения выходного тока короткого замыкания (непосредственно Подключите два тестовых провода к выходному терминалу), И Отрегулируйте потенциометр постоянного тока CC, чтобы выходной ток достиг заданного значения защиты от перегрузки по току. (Например, если текущее значение отображается Мультиметр 2А, максимальный ток может быть только 2А при использовании модуля, и красный индикатор постоянного напряжения будет включаться, когда ток достигнет 2А, В противном случае индикатор будет выключен) Обратите внимание: при использовании в этом состоянии, так как существует выборки тока резистор 0,05 Ом на выходе конец различным оригинальным материалом могут падение напряжения 0 ~ 0,3 V после того, как груз подключено. Это нормальная ситуация! Это падение напряжения не вытягивается из-за нагрузки, а выпадает на резистор выборки.   2. Используйте в качестве зарядного устройства Тип подключения: (1) подтвердите, что поплавковое напряжение и зарядный ток аккумуляторной батареи, которые вам нужны; (если литиевый Параметры аккумулятора 3,7 V/2200 мА · ч, затем поплавок напряжение 4,2 V, и максимальный ток заряда 1C, который является 2200mA) (2) на холостом ходу, оборот в минуту (условия, прибор для измерения выходное напряжение и корректирует постоянное напряжение позиционер для того, чтобы сделать выходное напряжение добраться до Поплавковый стабилизатор напряжения; (в том случае, если зарядки 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V) (3) Используйте мультиметр 10A текущий файл для измерения выходного тока короткого замыкания (непосредственно Подключите два тестовых провода к выходному терминалу), И Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки; (4) зарядный ток лампы по умолчанию 0,1 раз больше, чем зарядный ток никель-металл-; (батарея постепенно уменьшаться во время процесса зарядки, которых постепенно переходит от темного к светлому оттенку от постоянный ток зарядки для постоянное напряжение зарядки, если ток зарядки установлен на 1А, то когда ток зарядки меньше 0,1а, Синий светильник выключен, зеленый светильник включен, и аккумулятор заряжен. (5) подключите аккумулятор и зарядите его. (Шаги 1, 2, 3 и 4: входной терминал подключен к источнику питания, и выходной терминал не подключен к батарее.)   3. Как мощный светодиодный модуль постоянного тока Тип подключения: (1) подтвердите, что рабочий ток и максимальное рабочее напряжение светодиодный должен управляться; (2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует положение устройства постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный; (3) измерение выходного тока короткого замыкания с помощью мультиметра 10A файла тока и регулировка потенциометра постоянного тока, чтобы выходной ток достиг заданного светодиодный рабочего тока; (4) Подключите светодиодный индикатор и проверьте устройство. (Шаги 1, 2 и 3: вход подключен к источнику питания, и выход не подключен к светодиодный светильник.) Примечание: При использовании этого модуля более 3 А, 35 Вт, пожалуйста, усиливайте нагрев!   Меры предосторожности 1. Вход модуля VI-disabled и выход VO-shredted, в противном случае функция постоянного тока будет недействительной. 2. Пожалуйста, подтвердите, что мощность источника питания больше, чем мощность, требуемая выходной нагрузкой! 3. Вход модуля не имеет функции защиты от обратного хода, пожалуйста, обратите внимание на положительное и отрицательное направление источника питания. 4. Если модуль хочет полный выход нагрузки, входное напряжение должно быть 8 в или более. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт. Модуль текущее значение до 4A, при условии, максимальная выходная мощность, как, например, выход 17V, ток должен быть не более 2A. 5. Модуль имеет защиту от короткого замыкания на выходе. После короткого замыкания модуль автоматически выключает выход, и модуль может быть восстановлен после включения. Если ваш источник питания не имеет предельной защиты от тока на выходе, рекомендуется подключить предохранители на входном конце модуля для повышения коэффициента безопасности. 6. Модуль имеет функцию защиты от низкого напряжения. По умолчанию составляет около 4,2 V. После того, как это значение будет ниже, выход будет автоматически отключен и модуль может быть восстановлен после включения питания (обратите внимание, что напряжение в порту модуля больше, когда входной ток больше. Не игнорируйте частичное давление на Входной провод). 7. Модуль содержит три световых индикатора, индикацию постоянного напряжения постоянного тока (красный, яркий в режиме постоянного тока), индикацию зарядки (синий), полную индикацию (зеленый, размер вращающегося тока составляет 1/10 от установленного тока).
