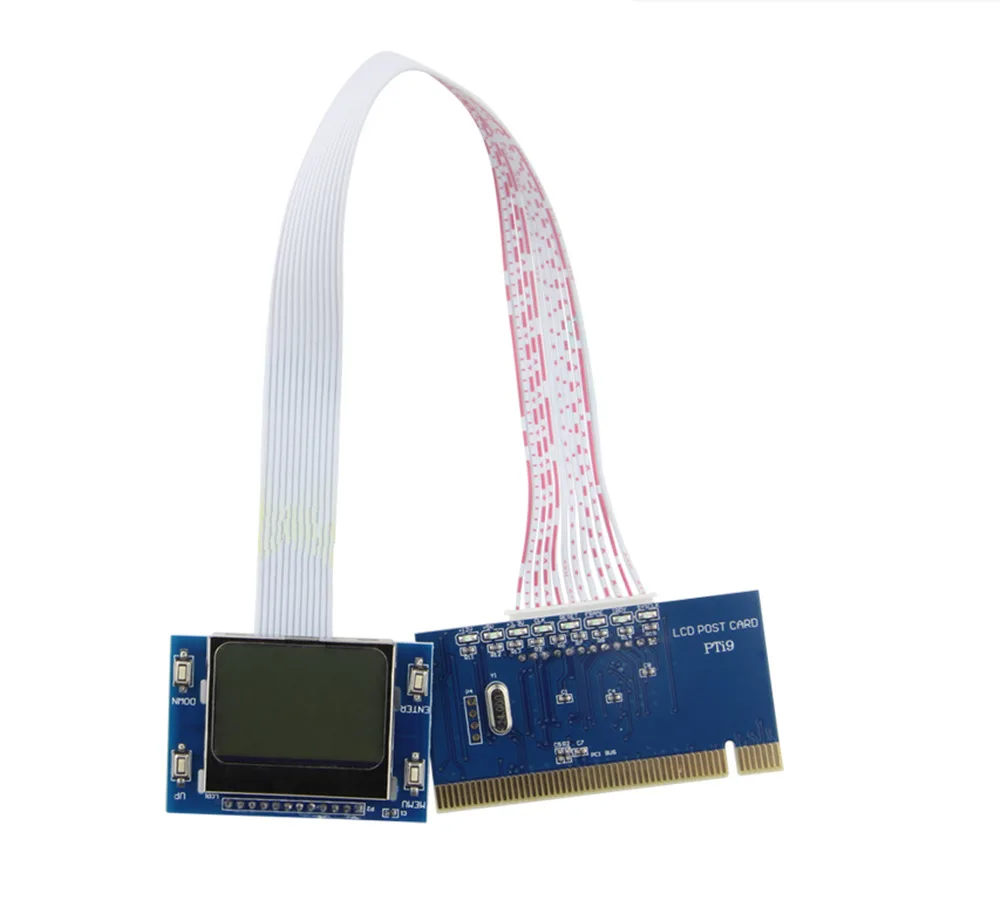

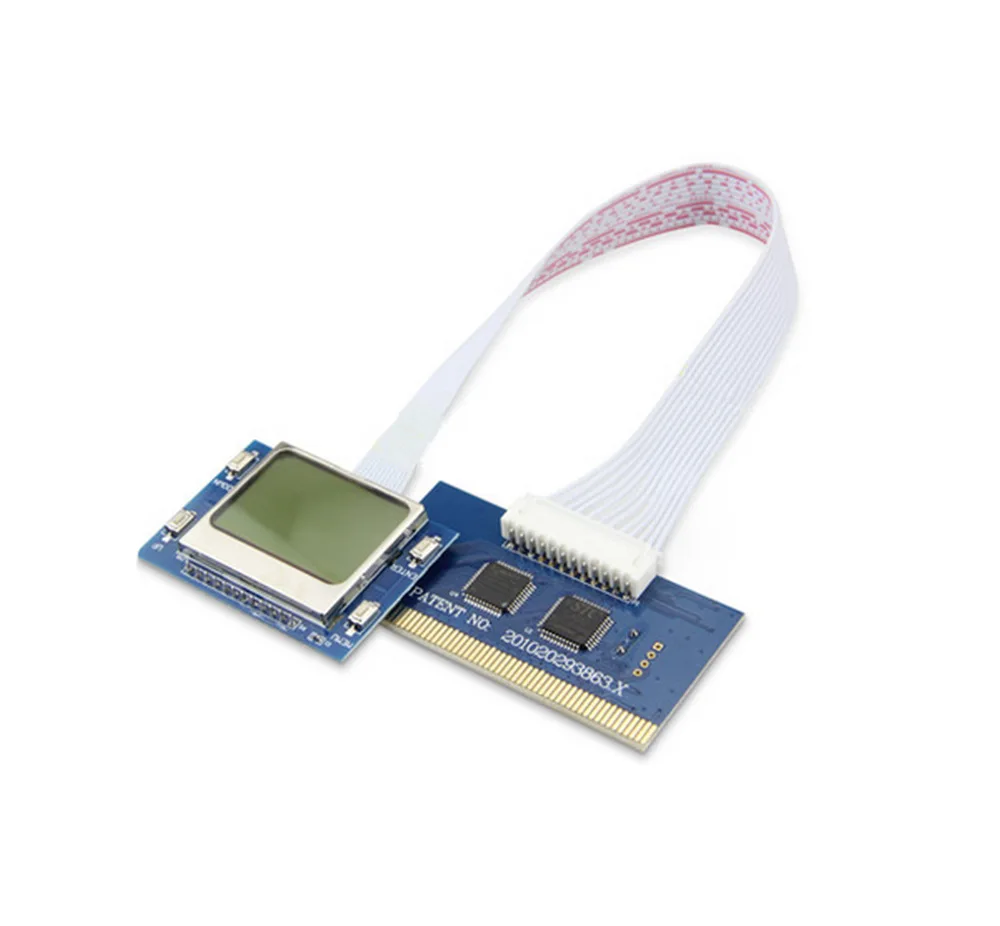

• PC LCD post test card профессиональная версия PTi9-это инструмент для ремонта компьютера, разработанный по технологии Waychan. Профессиональная версия имеет все преимущества точного PTI6, в то время как она модернизировала чип-решение, адаптируя трехуровневое меню операции, добавляя сотни диагностических кодов (из авторитетного учреждения). PTI8 может предложить мониторинг напряжения в реальном времени, а также профессиональную функцию, такую как мониторинг ключевого сигнала. Благодаря уникальной технологии MutiPost PCi8 может контролировать большинство почтовых интерфейсов большинства основных плат, и он совместим с большинством популярных основных плат.

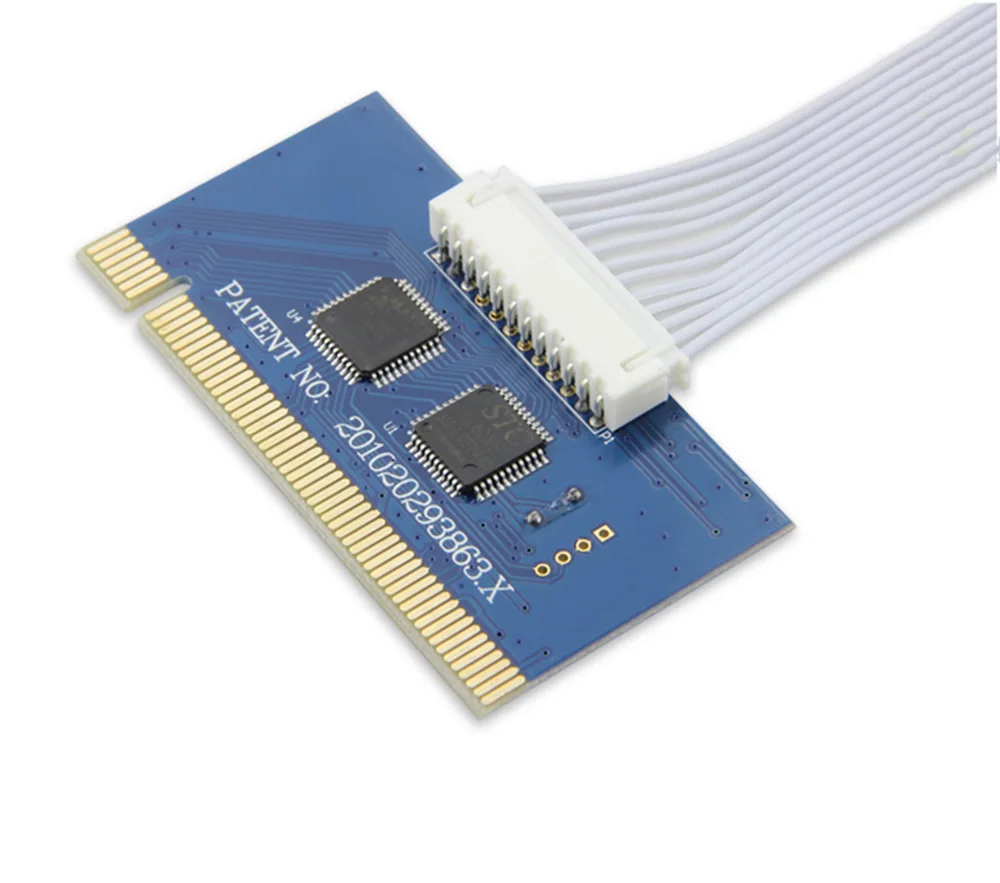

  PTI9 полностью совместим с PCI слотами всех типов основной платы, он был протестирован со многими популярными основными платами (включая брендовый ПК и kludge PC), которые включают в себя основные продукты, такие как INTEL и AMD (Lenovo, Asus, DELL, Toshiba , HP и т. Д.). Также он прошел тест основной платы с INTEL 815, INTEL 845, INTEL 865, INTEL 915, INTEL 945, INTEL 965, ATI SB600, ATI Xpress 200, ATI Xpress 1100, И чипсет AMD 480X.
• Функция:
  Внешний вид PTI9 показан четырьмя клавишами: меню, ввод, вверх, вниз. Перед тем, как войти в меню, клавиша «menu» выступает в качестве клавиши меню, в то время как она используется в качестве задней кнопки после входа в меню; Введите клавишу для входа в следующее меню или выберите некоторые функции; UP является ключом страницы и может использоваться для проверки предыдущего диагностического кода; Вниз является ключом страницы, и может быть использован для проверки следующего диагностического кода.
  Шесть светодиодный свет 3,3 V, CLK, сброс, рамка, irdy, sysclk. 3,3 V-это светильник индикатора мощности для PCI slot с положительным напряжением 3,3 В; CLK-это светильник индикатора времени на выходе PCI slot, и он показывает микро-светильник в нормальном состоянии; сброс-это светильник индикатора сброса PCI slot, и он светится во время сброса; Рамка-это светильник индикатора кадра PCI slot; IRDY-это светильник IRDY indicator для разъема PCI; SYSCLK-это системный индикаторный светильник этой профессиональной версии, и он светится при нормальном состоянии.
  Один диагностический код может быть связан с различными неисправностями для разных BIOS. Эта материнская плата LCD Post Card профессиональная версия имеет диагностический код AMI WIN версии BIOS и все коды версии 6,0 и все коды Phoenix 6,0, кроме всех этих, эта профессиональная версия добавила сотни диагностических кодов. Пользователь должен выбрать правильный тип в соответствии с соответствующим BIOS. В главном меню есть «настройки BIOS», после нажатия кнопки «ENTER» будет выбор AMI, AWARD, PHOENIX, выберите правильный вид BIOS, И экран предполагает, что BIOS выбран. Выбор BIOS будет сохранен при отключении питания.
  Эта профессиональная версия может проверить действительность сигнала PCI key. В главном меню есть «базовый выбор», выберите «Контрольный сигнал», затем пользователь может проверить правильность трех сигналов: RST, IRDY, FRAME.
  Функция мониторинга напряжения в режиме реального времени дает возможность получить полное представление о том, как каждая группа основных источников питания. Есть 'voltage monitoring' вариант на главном меню, мониторинг в режиме реального времени результаты 3,3 В, 5 В, 12 В, эти три группы напряжения.
  Профессиональная версия предлагает два дизайна экрана, что делает его гораздо более удобным для пользователя. Старайтесь не касаться сварочных пятен во время работы двух экранов, чтобы избежать ситуации с белым экраном. Если по ошибке коснитесь сварочных пятен и появится белый экран, пожалуйста, отключите источник питания и перезагрузите карту, тогда она будет работать нормально снова.
  Обратите внимание:
  PTI9 используется только для ремонта материнской платы. Поддерживает только интерфейс PCI.
• 1 x диагностическая Тестовая карта PTI9 для настольного PCI
• Руководство пользователя-1 шт.
