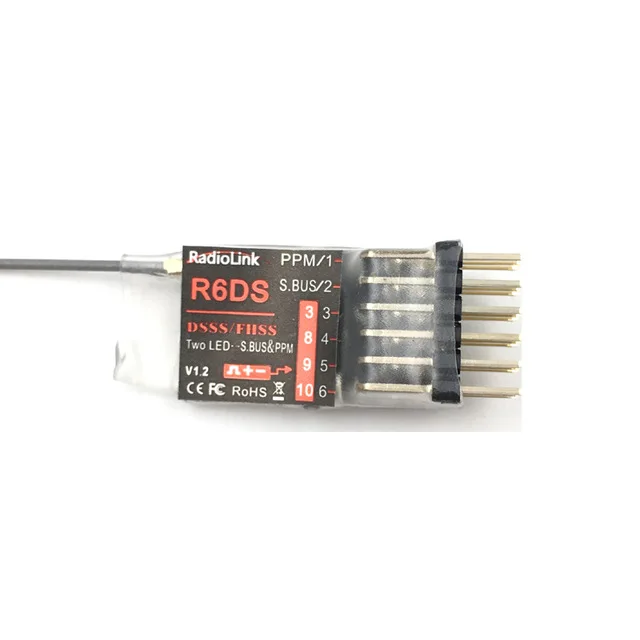

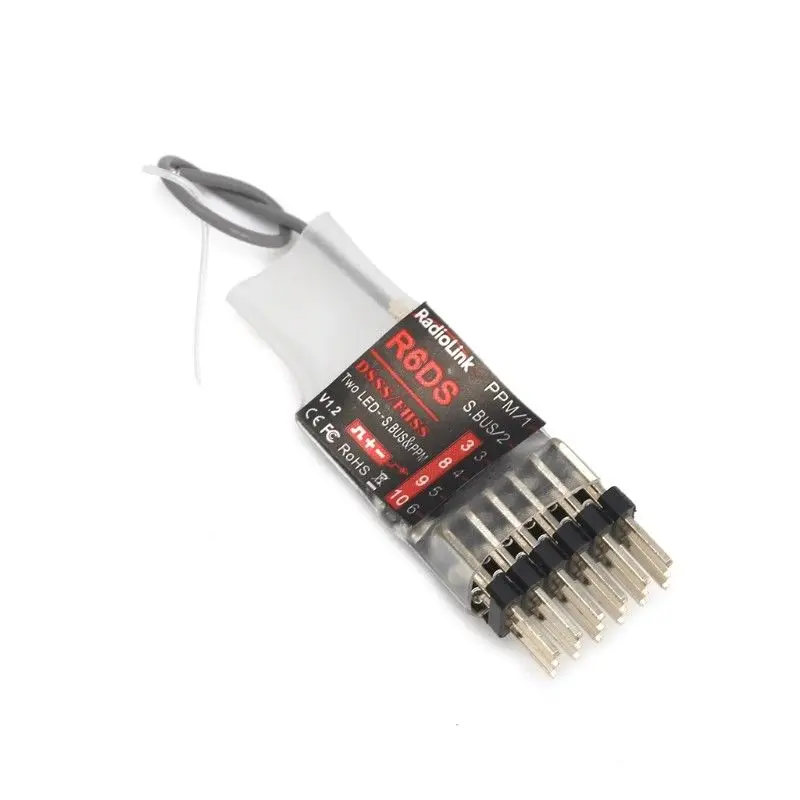

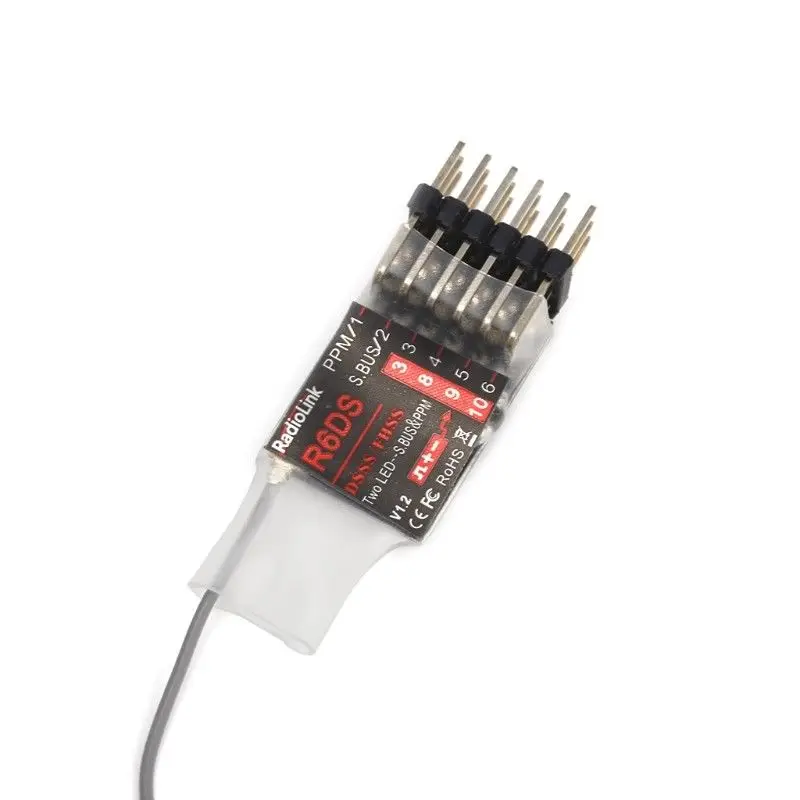

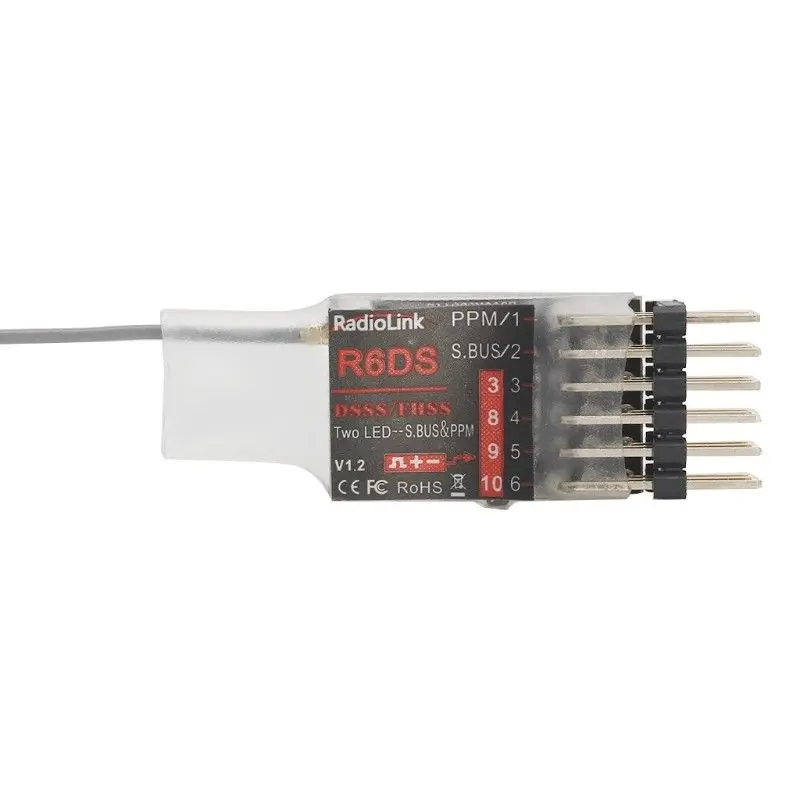

Radiolink R6DS 2,4G 6CH PPM PWM SBUS DSSS/приемник FHSS совместимый AT9 AT9S AT10 AT10II передатчик (модернизированный R6D)

Технические параметры

1. Каналы: Красный светодиодный индикатор предназначен для режима PWM. Синий светодиодный для SBUS/PPM, может быть расширен до 10 каналов.

2. Входная мощность: макс. 6 в

3. Расстояние управления: 600 метров воздуха, или даже дальше от вашего взгляда

4. Потребление тока: 38-45mA (5 В)

5. Размер: L×W = 25 × 15 мм

6. Вес: 3,4 грамм

7. Точность: 4096

Продукт Особенности

Радиолин R6DS, 2,4G 6 каналов приемник, DSSS и FHSS Спектр распространения работает синхронно, используется для радиолиновых передатчиков AT9, AT9S и AT10. SBUS, PPM и PWM сигнал можно работать одновременно.

Два режима работы:

(1) выходной сигнал PWM режим работы: Красный светодиодный индикатор показывает сигнал PWM, 6 каналов полностью.

(2) SBUS/PPM и PWM выходной сигнал рабочий режим: синий/фиолетовый светодиодный индикатор показывает SBUS/PPM выход сигнала, CH1 выход PPM сигнала, и CH2 выход SBUS сигнала, CH3 выход CH3 PWM сигнал (для вертолета) и CH4 на CH6 выход CH8 на CH10 независимый PWM сигнал одновременно, 10 каналов сигнала полностью.

SBUS/PPM и PWM изменение сигнала:

Короткое нажатие на переключатель ID SET два раза в течение 1 секунды, сигнал изменяется от нормального PWM до SBUS/PPM. Красный светодиодный индикатор указывает на нормальную ШИМ-и синий/фиолетовый-на SBUS/PPM.

Характеристика продукта:

1.DSSS и FHSS действуют идеально на анти-помехи, особенно на 433 и передачи графа.

2. Выход SBUS, PPM и PWM сигналов одновременно.

3. Высокая скорость отклика, 3 мс для всех каналов параллельно.

4. Высокая точность 4096, 0.25us каждый бит гарантирует стабильность каждого сервопривода.

5.Sub миниатюрного размера, полностью весов 3,4 грамм, никогда не нагрузку на ваши дроны-лучший выбор для ваших светильник беспилотные летательные аппараты.

6. Все каналы реагируют параллельно, всего 3 мс.

7. Специально используется для светильник беспилотные летательные аппараты, Совместимость со всеми f светильник контроллеров, таких как DJI NAZA, ZERO TECH, PIX, APM, MINI APM, NAZE32 и CC3D и т. д.

8. Один кабель подключается к полетному контроллеру, легко устанавливается

Установка антенны приемника:

1. Антенна должна быть как можно более прямой. В противном случае это уменьшит Эффективный диапазон.

2. Большая модель самолета может иметь некоторые металлические детали, препятствующие сигналу; В этом чехол антенны должны быть размещены с обеих сторон модели. Тогда наилучшее условие радиочастотного сигнала получено при любом полете.

3. Антенны должны храниться вдали от проводящих материалов, таких как металл и углерод, по крайней мере на полдюйма. Коаксиальный часть антенны не нужно следить за этим инструкциям, но не сгибать его в малого радиуса.

4. Держите антенны подальше от двигателя, ESC и других источников шума как можно больше.

5. Нажмите и удерживайте простую ссылку (ID SET) на одну секунду, теперь приемник начинает работать.

6. После того, как все вышеуказанные шаги завершатся, светодиодный индикатор включится и останется красным.

7. Приемник может быть упакован губкой или пеной для шокирующей защиты, когда он установлен на модель.

После того, как все вышеуказанные шаги завершены, выключите передатчик, а затем включите его, теперь программа функционирует, чтобы заверить его под контролем передатчика с правильным подключением.
