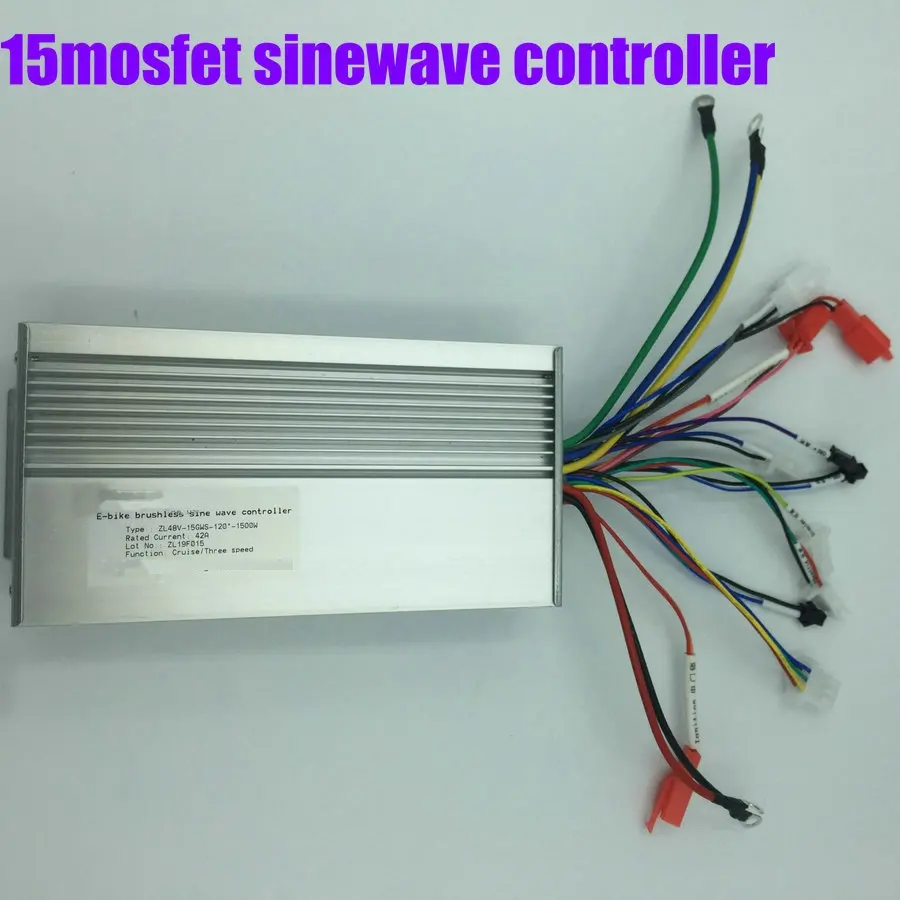

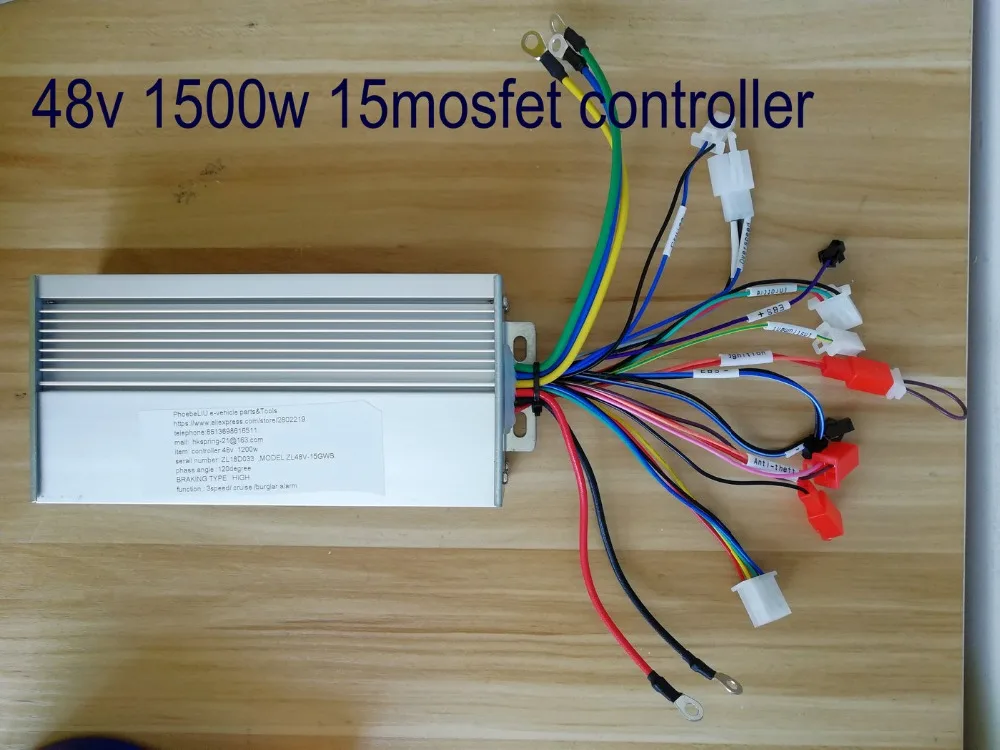

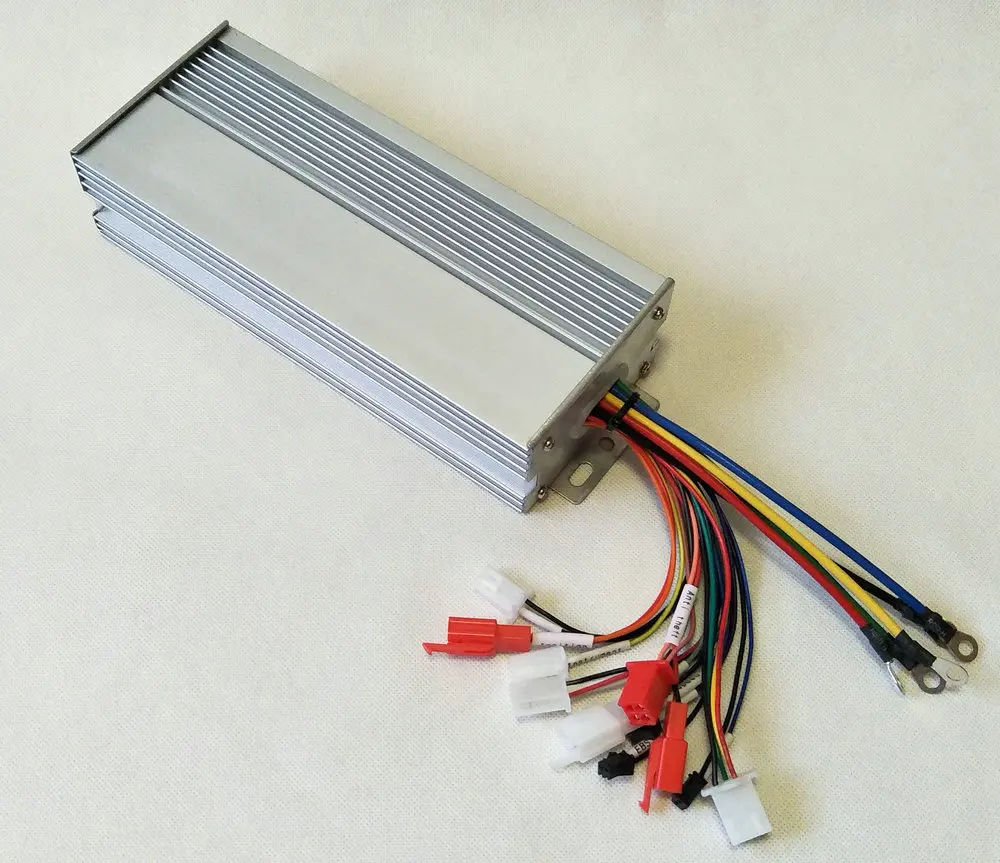

Контроллер двигателя BLDC Sinewave Vector 48v60v72v1000w1200w1500w 15 Mosfet для электрического

Проводка как bellow

Спецификация

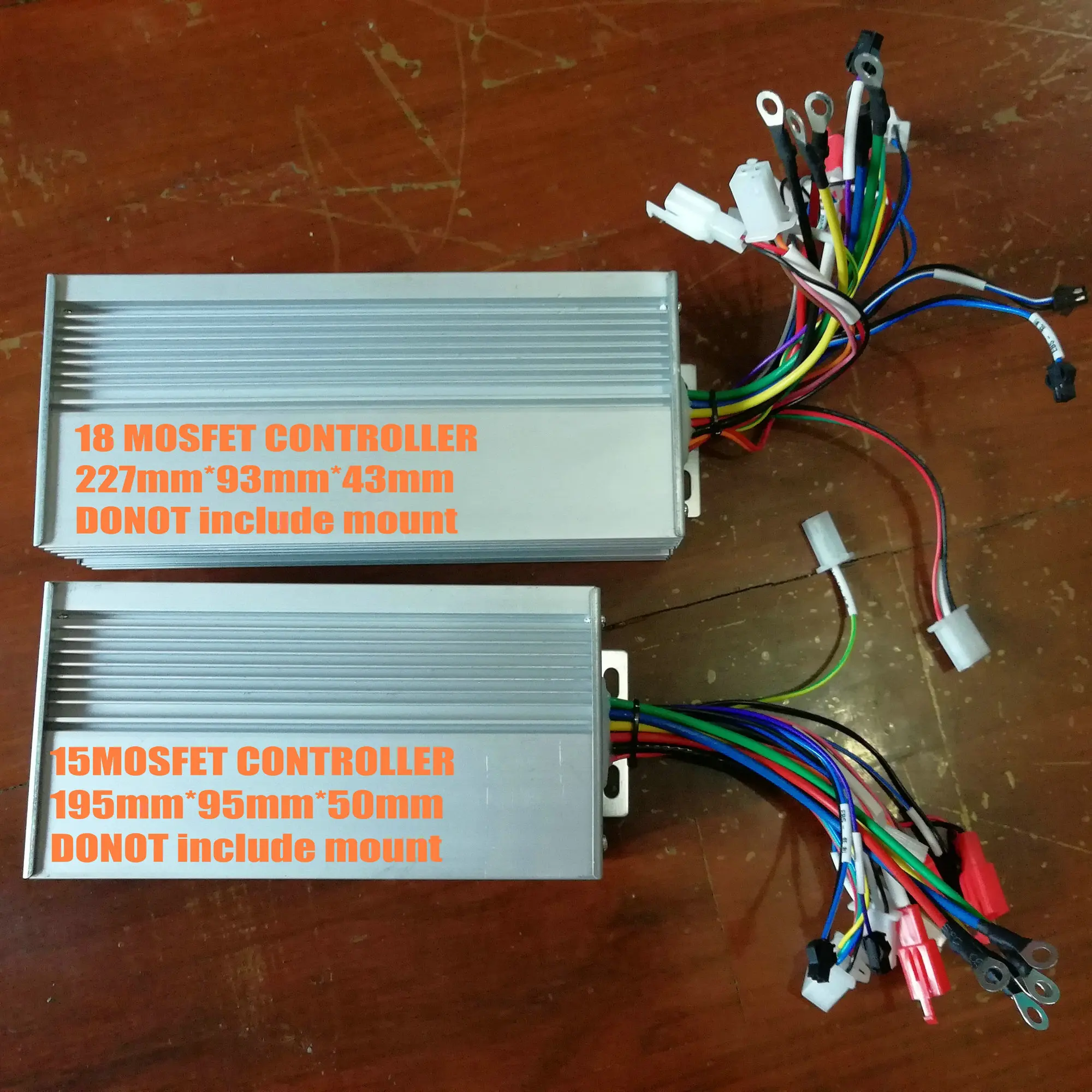

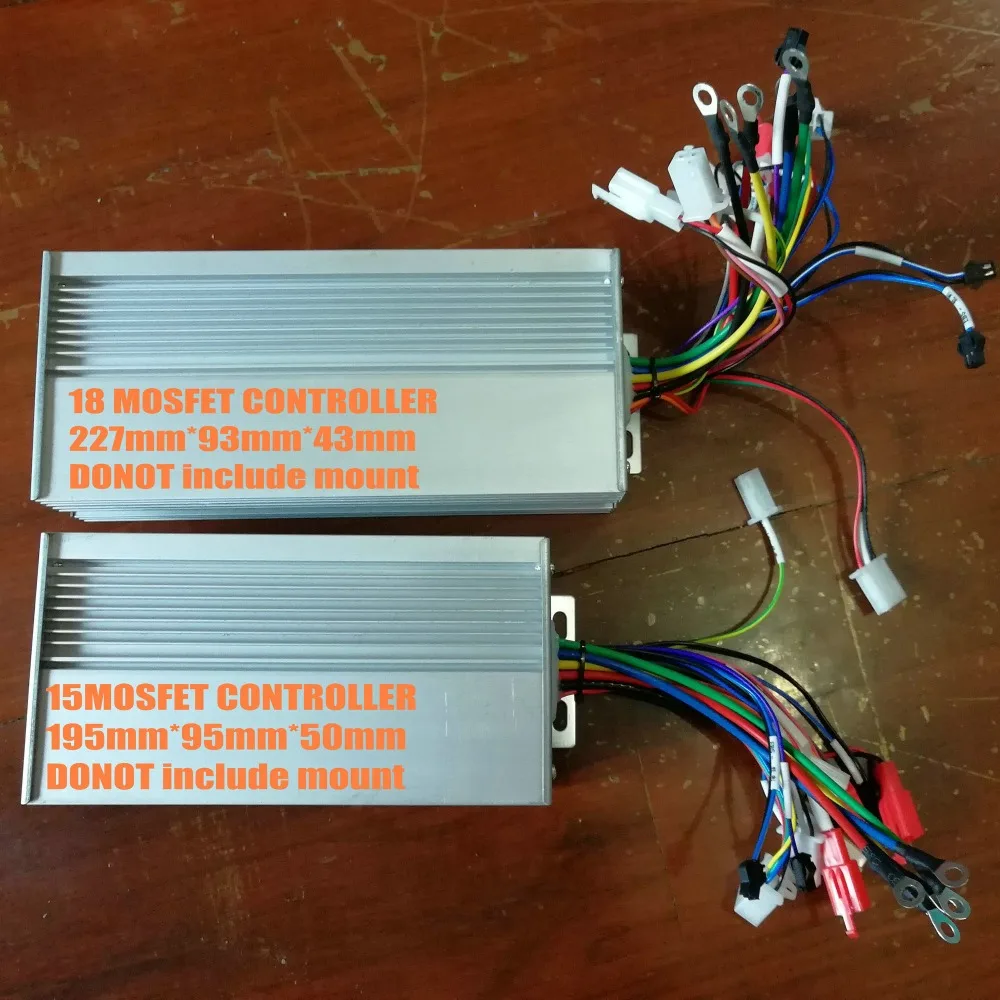

Требуется IRFB4410 MOS трубка, размер:191 мм * 93 мм * 50 мм

Вес нетто: 0,8 кг,

Основная функция провода: фазный провод, провод батареи, сеносор холла, дисплей провода, дроссельной заслонки, Противоугонный провод, 3 скорости провода, низкий тормоз и Высокий тормозной провод,

Дополнительный провод: обратный, ebs тормоз, круиз, ограничение скорости, Блокировка питания.

Клиент, пожалуйста, оставьте сообщение, чтобы выбрать нужную вам функцию, или мы отправим все, что в наличии.

Предел тока: 48-72 в 1200 Вт 40А, это 15mosfet.

1500 Вт 42A

Вес нетто: 0,8 кг.

Внимание, пожалуйста:

Преимущество контроллера sinewave;

1. Бесшумный, без шума,

2. Комбинированная скорость, эффективность и крутящий момент

3. Легко карабкаться даже при тяжелой нагрузке

4. Крутящий момент большой, более высокая скорость запуска

5. При общем рабочем состоянии, имеет более высокую скорость и большой диапазон, чем квадратный волновой контроллер,

Некоторые функции, такие как reverse и ebs на изображении выше, должны быть сделаны для заказа, пожалуйста, поговорите с продавцом заранее, или мы отправим все, что в наличии.

Инструкция пользователя для контроллера sinewave

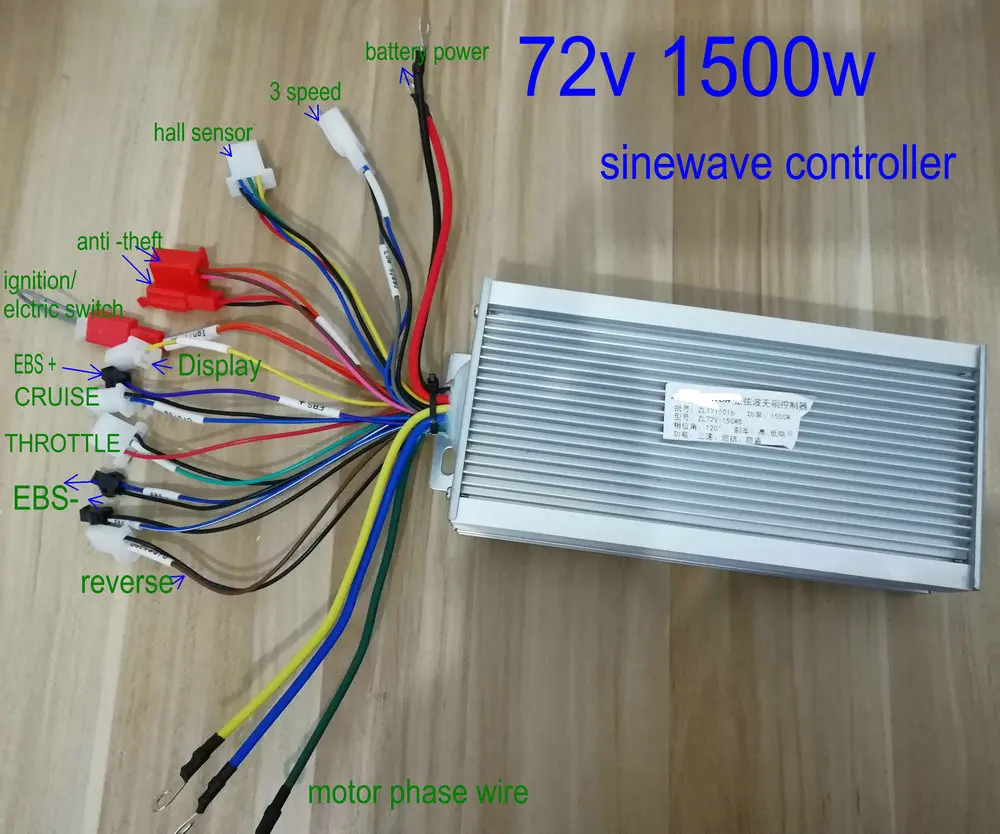

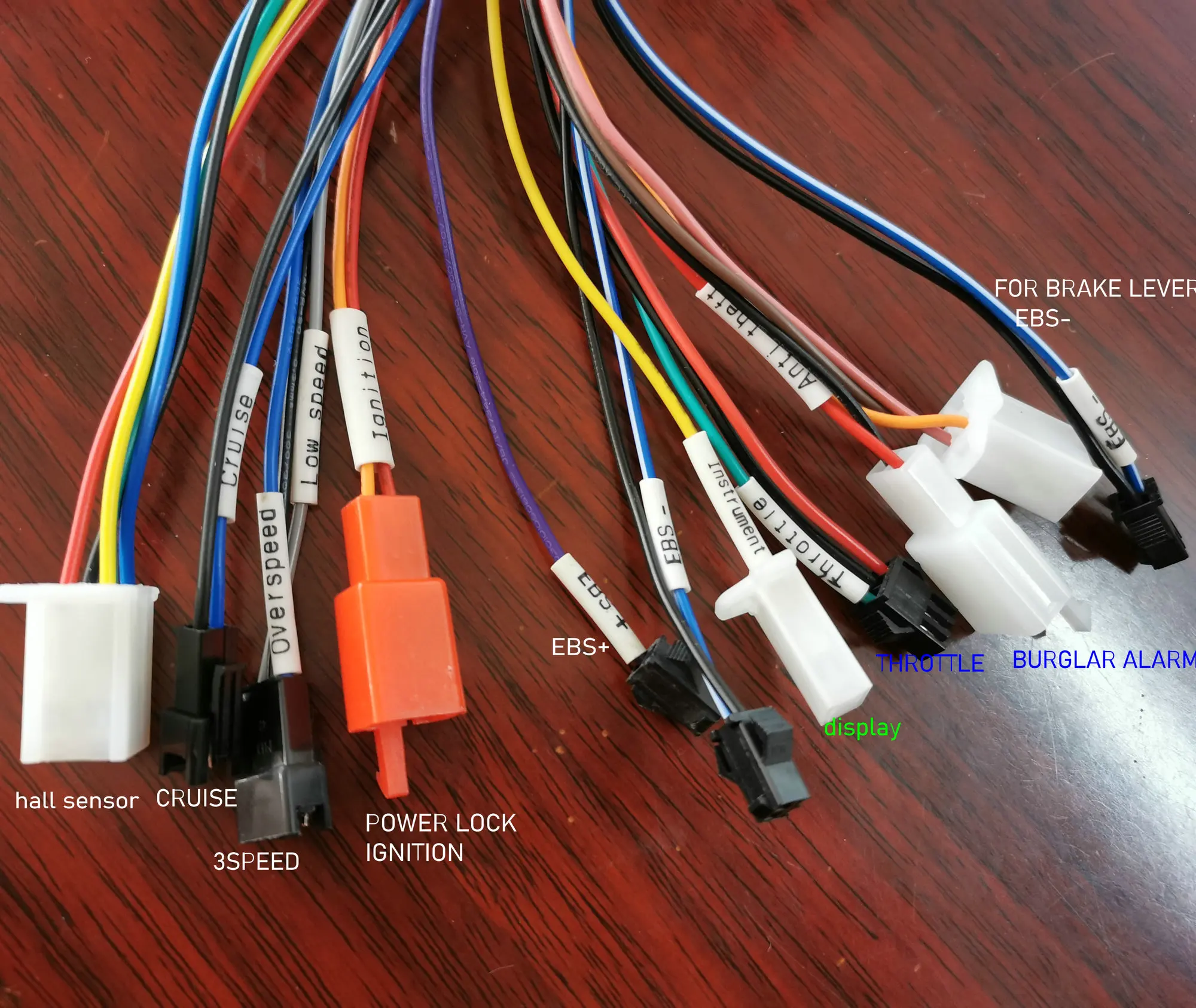

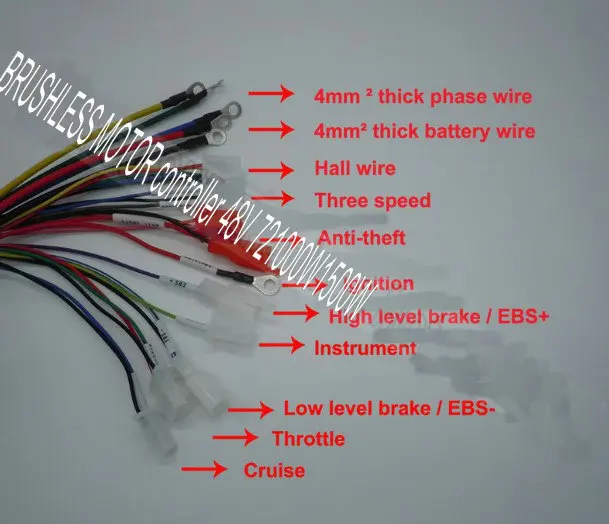

1. Проводка

1,1 провод питания аккумулятора:

Мощный толстый красный провод

Мощность отрицательного толстого черного провода

Провод электрического переключателя (красный и оранжевый провод): подключите эти два провода или подключите с электрическим переключателем, тогда контроллер может работать.

Если у вас есть электрический замок, вы можете подключить оранжевый провод с электрическим замком.

1,2 фазный провод двигателя

Толстая желтая-U фаза

Толстая фаза зеленого-v

Толстая фаза синего цвета

1,3 провод датчика Холла двигателя

Тонкий красный провод-зал + 5 В

Тонкий черный провод-отрицательный

Тонкий желтый провод-зал А

Тонкий зеленый провод-зал b

Тонкий синий провод-зал c

1,4 провод дроссельной заслонки

Тонкий черный провод-отрицательный

Тонкий красный провод-дроссельная заслонка + 5 В

Тонкий зеленый провод дроссельной заслонки сигнальный провод

1,5 провод охранной сигнализации-подключение с 4 или 5 проводами alarmer

Тонкий красный-Мощный положительный

Тонкий черный-мощный отрицательный

Тонкий серый провод-сигнальный провод двигателя

Тонкий оранжевый провод-электрический запуск сигнального провода

Тонкий розовый провод-замок сигнальный провод двигателя

1,6 3 скоростной провод

Тонкий синий провод-сверхскоростной провод

Тонкий черный заземляющий провод

Тонкий серый провод-низкоскоростной провод

-Подключение к синему и черному, контроллер переходит в режим превышения скорости, скорость на 10% выше исходной скорости

-Подключение с серым и черным проводом, контроллер идет на низкоскоростной провод, скорость на 30% ниже, чем обычная скорость

1,7 провод дисплея

Тонкий желтый провод, может соединяться с фазовым дисплеем скорости, одометром и так далее,

1,8 Круизная проволока

Синий и черный провод

Подключите эти два провода, велосипед переходит в Круизный режим, поверните дроссель в место и удерживайте его в течение 6 секунд, и отпустите дроссель, вы можете сохранить эту скорость и бег.

Если вы Подключитесь к кнопочному выключателю, можете перейти в Круизный режим ручного управления, нажмите кнопку велосипед перейдет в Круизный режим. Велосипед работает с текущей скоростью, нажмите снова, чтобы выйти из круизного режима.

1,9 низкий тормозной провод

Тонкий сине-белый провод и черный провод-подключение низкого уровня сигнала тормоза провода с заземлением провода вы можете реализовать функцию тормоза

1,10 Высокая Тормозная проволока

Тонкий фиолетовый провод-подключение высокого уровня тормозной сигнальный провод с положительным проводом вы можете реализовать функцию тормоза

1. Обратите внимание/советы

2,1 Подключите все разъемы плотно, пожалуйста, не подключайте питание положительным и отрицательным проводом, это сгорит контроллер

2,2 перед подключением проводов отключите питание. Подключите провод питания, провод электрического переключателя, фазовый провод, провод датчика Холла и провод дроссельной заслонки, отрегулируйте двигатель, когда он вращается в правильном направлении, затем подключите другие провода, И оставьте в стороне те провода, которые вы не используете. Затем закончите установку,

2,3 Если вы не устанавливаете электрический блок питания, Пожалуйста, подключите провод электрического переключателя с положительным аккумулятором

2,4 пожалуйста, не используйте контроллер перенапряжения

2,5 при регулировке фазового провода слегка поверните дроссельную заслонку и не скручивайте полностью,

2,6 этот контроллер предназначен для использования вместе с нашим двигателем с правой боковой проволокой и задним приводом, или фронтальным левым проводом, не нужно регулировать фазовый провод, подключить фазовый провод одного цвета, двигатель может работать правильно,

2,7 если вы используете его вместе с нашим задним двигателем с левой стороны, подключите желтый фазовый провод и замените синий и зеленый фазовый провод, пожалуйста,

И если вы покупаете этот контроллер отдельно и используете вместе с вашим собственным двигателем, пожалуйста, оставьте, как сочетать фазовый провод контроллера с вашим фазовым проводом двигателя вручную.

Цена указана за образец

Для заказа количества, пожалуйста, оставьте сообщение, мы дадим большую скидку
