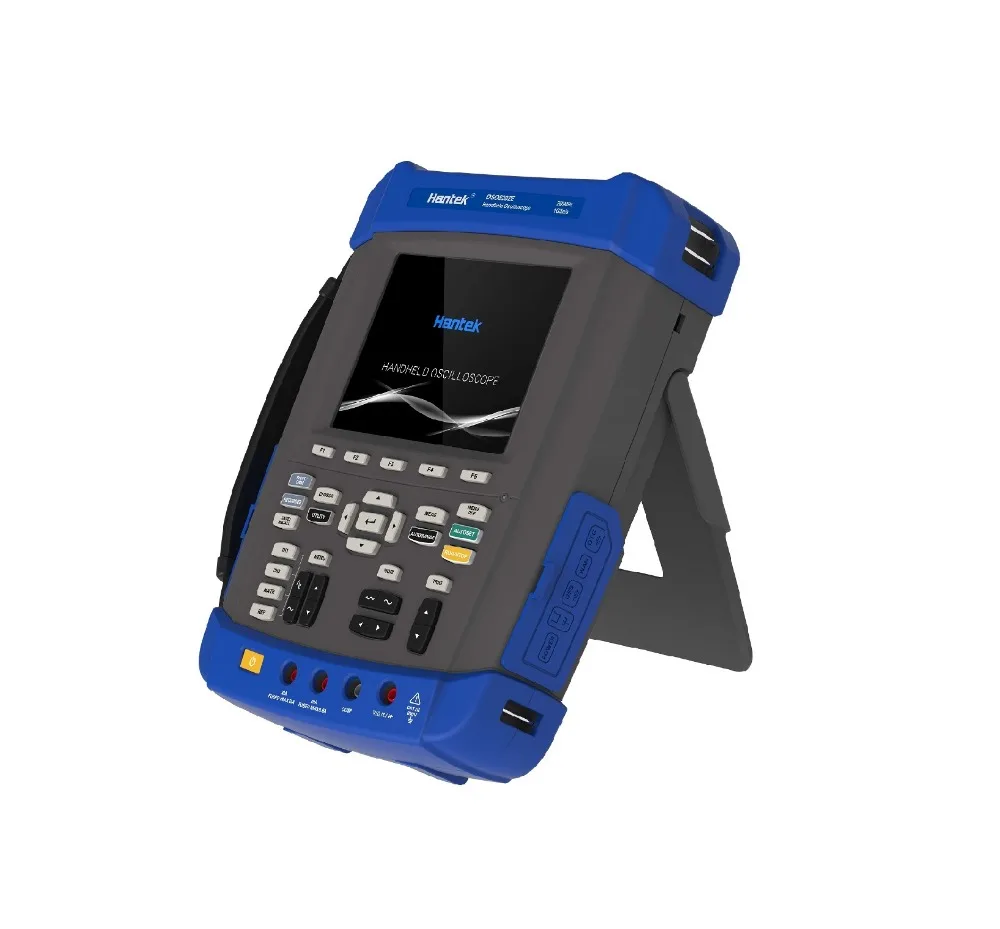

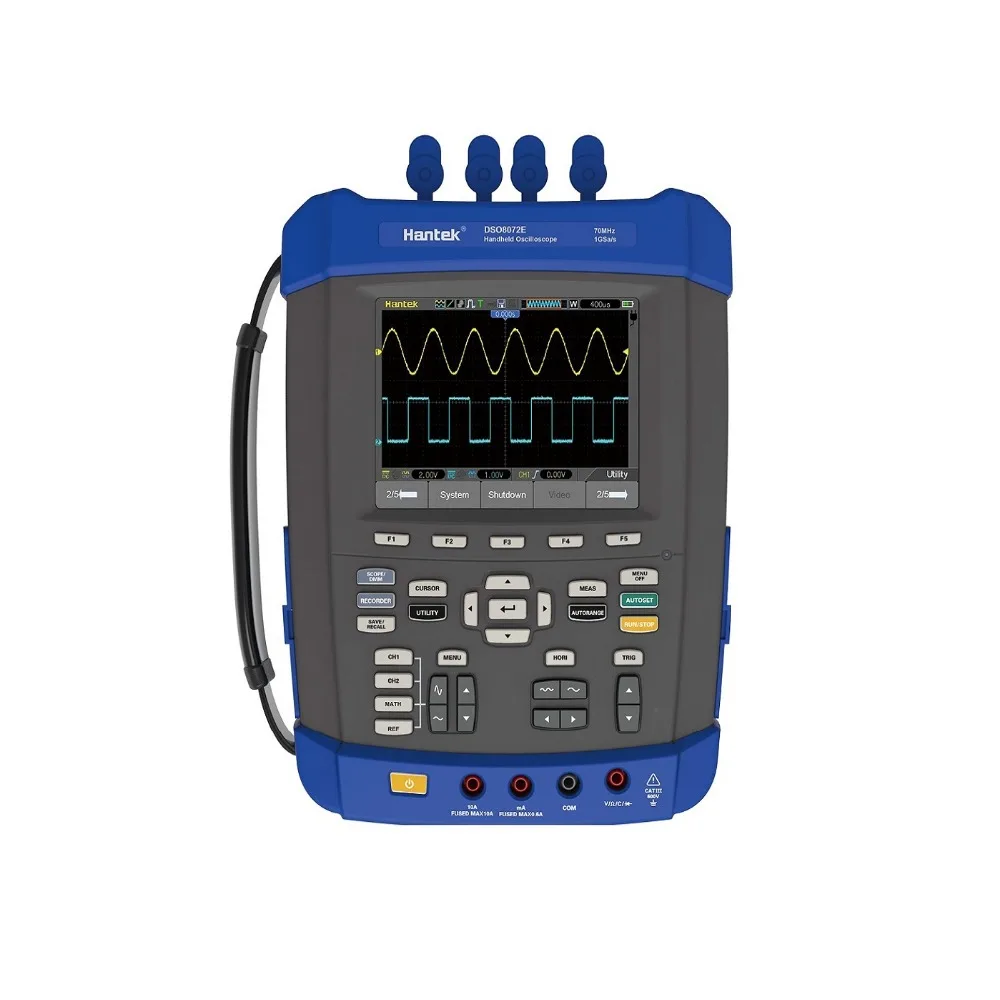

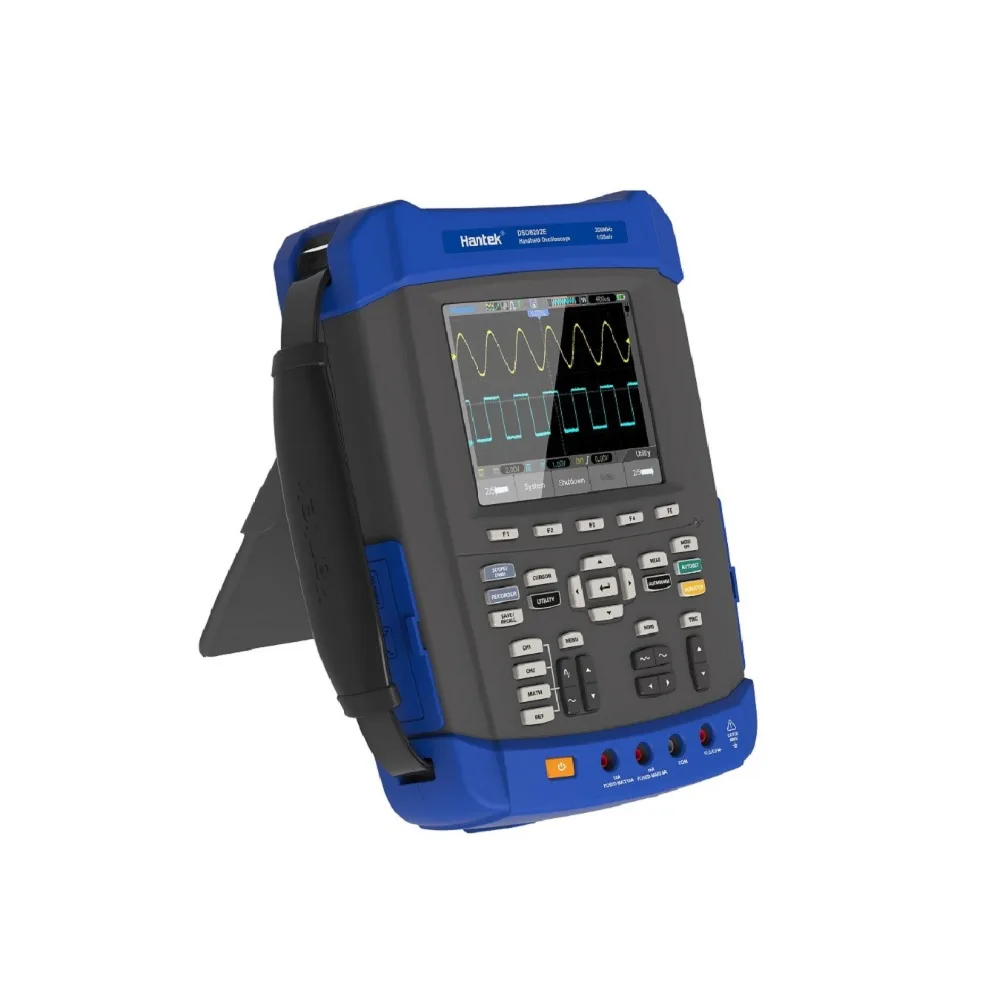

Осциллограф Hantek DSO8202E 6-в-1 полоса пропускания 200 м частота дискретизации 1GS/s 2

• DSO8000E серии

  Шесть в одном: осциллограф/диктофон/DMM/анализатор спектра/счетчик частоты/генератор произвольной формы. IP-51 для защиты от пыли, капель и дрожания, чтобы выдерживать суровые погодные условия. Большой предохранитель соответствует европейскому стандарту безопасности. Индикатор заряда батареи с легко меняющимися точками подключения. Выбираемый 18650 Аккумулятор для соответствия 18650 батареи самостоятельно. Противоугонное отверстие для замка, фиксированное отверстие для штатива, подвесная веревка, светильник для вспышки, который можно использовать в темноте. Сменные безопасные соединения BNC и дополнительный набор соединений. 1gsa/s частота образцов, 2 м глубина памяти, 6000 отсчетов DMM. Большой 5,6 дюймов TFT Цвет ЖК-дисплей Дисплей; Высокая Разрешение (640*480)

• Шесть в одном: осциллограф/диктофон/DMM/анализатор спектра/счетчик частоты/генератор произвольной формы.
• IP-51 для защиты от пыли, капель и дрожания, чтобы выдерживать суровые погодные условия.
• Большой предохранитель соответствует европейскому стандарту безопасности.
• Индикатор заряда батареи с легко меняющимися точками подключения. Выбираемый 18650 Аккумулятор для соответствия 18650 батареи самостоятельно.
• Противоугонное отверстие для замка, фиксированное отверстие для штатива, подвесная веревка, светильник для вспышки, который можно использовать в темноте.
• Сменные безопасные соединения BNC и дополнительный набор соединений.
• Высокая пропускная способность 70 МГц-200 МГц осциллограф, частота образцов 1GSa/s, глубина памяти 2 м.
• 25Mz генератора сигналов произвольной формы. Генератор сигналов, 200 Меса/с DDS, 12 бит вертикального разрешения, легко для имитации преобразователя
• 6000 отсчетов DMM, AC/DC напряжение, AC/DC ток, сопротивление, разрыв, емкость и Диодная функция.
• Спектральный анализ FFT; Математика формы волны: добавление, вычитание, размножение и разделение; Режим X-Y; Более 20 автоматических измерений; Функция проверки пропуска/сбоя, применяется для инженерного применения.
• Обильная функция триггера, двойная выборка времени, легко наблюдать две формы сигнала в разной частоте.
• Запись и воспроизведение более 1000 сигналов.
• Большой 5,6 дюймов TFT Цвет ЖК-дисплей Дисплей; Высокая Разрешение (640*480)
• USB хост/устройство 2,0 полноскоростной интерфейс; Поддержка съемного диска; Wi-Fi/LAN вариант, легко управлять с помощью ПК или на большое расстояние.
• Данные формы сигнала могут выводиться в WORD,EXCEL, BMP, JPG по времени и напряжению.

• Модель	DSO8072E	DSO8102E	DSO8152E	DSO8202E
  Приобретение
  Образец режимов	Дискретизации в реальном времени
  Приобретение режимов
  Обычный	Обычные данные только в том случае,
  Пиковое Обнаружение	Высокочастотный и randon glith захват
  Средний	Wavefom средняя, выбор 4,8,16,32, 64128
  Входы
  Входы муфта	AC, DC, GND
  Входы Impendance	1MΩ ± 2% ‖ 20pF ± 3pF
  Затухания зонда	1X, 10X
  Поддерживается зонд коэффициент затухания	1X, 10X, 100X, 1000X
  Максимальная Вход Напряжение	CAT I и CAT II: 300VRMS (10 ×), категория установки; CAT III: 150VRMS (1 ×)
  Горизонтальный Системы
  Образец диапазон скорости цифрового потока	1GS/s
  Сигналов интерполяции	(Sin x)/x
  Запись Длина	2 м
  SEC/DIV диапазон	4ns/div ~ 2000s/div, в 2, 4, 8 последовательности		2ns/div ~ 2000s/div, в 2, 4, 8 последовательности
  Частота дискретизации и Точность задержки времени	± 50ppm в течение любого ≥ 1ms интервала времени
  Сканирование Скорость диапазон	4ns/div до 8ns/div; (-8div x s/div) до 40 мс; 20ns/div до 80 μs/div;(-8div × S/div) до 40 мс; 200 мкс/див до 40 с/див;(-8 див × с/див) до 400 с;		2ns/div to10ns/div;(-4div ×s/div) до 20 мс;
  Точность измерения времени Дельта (Полная пропускная способность)	Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns); > 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns); Интервал образца = s/div ÷ 200
  Вертикальный Системы
  Вертикальный Разрешение	8-бит, все каналы в выборку одновременно
  Вольт диапазон	2 мВ/деление до 100V/div при вводе с байонетным коаксиальным разъемом
  Пропускная способность	70 МГц	100 МГц	150 МГц	200 МГц
  Время подъема на BNC (Типичный)	5ns	3.5ns	2.3ns	1.8ns
  Аналоговая полоса пропускания в Нормальной и средняя Режимы на BNC или с зондом, Переменному току	± 400 В (100 в/div-20V/див); ± С алюминиевой крышкой, 50В (10V/div-5V/div); ± 40V(2V/div-500mV/div); ± 2 в (200 мВ/div-50mV/див); ± 400мв (20мв/div-2mV/див);
  Математика	+, -, *, /, FFT
  БПФ	Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точка образца
  Предел пропускной способности	20 МГц
  Низкочастотная характеристика (-3 дБ)	≤ 10 Гц на BNC
  DC усиления точность	± 3% для нормального или среднего режима приобретения, от 100 в/див до 10 мВ/див. ± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/див.
  Точность измерения постоянного тока, Средний режим приобретения	Тип измерения: Средний ≥ 16 сигналов с вертикальным положением при нуле Точность: ± (3% × Чтение + 0.1div + 1МВ) при выборе 10 мВ/div или больше. Тип измерения: среднее значение ≥ 16 сигналов с вертикальным положением, не равное нулю Точность: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div].
  Вольт повторяемости результатов измерений, Средний режим приобретения	Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды
  Триггер Системы
  Тип триггера	Края, видео, пульс, наклон, со временем, альтернатива
  Источник запуска	CH1, CH2, линия переменного тока
  Режимы ожидания	Авто, нормальный, одиночный
  Муфта Тип	DC, AC, HF Reject, LF Reject, Noise Reject
  Чувствительность триггера (Тип триггера кромки)	DC(CH1,CH2): 1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full; AC: смягчает сигналы ниже 10 Гц; Отклонение ВЧ: ослабляет сигналы выше 80 кГц; LF отклонение: так же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц.
  Триггер диапазон уровня	CH1/CH2: ± 8 делений от центра экрана;
  Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20ns	CH1/CH2: 0.2div × Вольт/div в пределах ± 4 деления от центра экрана;
  Установите уровень до 50% (Типичный)	Работает с входными сигналами ≥ 50 Гц
  Видео вспышка триггера
  Видео вспышка триггера Тип	CH1, CH2: пиковая-пиковая амплитуда 2 делений;
  Форматы сигналов и частоты поля	Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии
  Выравнивание диапазон	100ns ~ 10s
  Импульсный Ширина триггер
  Импульсный Ширина режим запуска	Триггер, когда (< , >, =, или & ne;); Положительный пульс или отрицательный пульс
  Импульсный Ширина ТРИГГЕРНАЯ точка	Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера. Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса. Меньше, чем: точка триггера является задней кромкой. Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса
  Импульсный Ширина диапазон	20ns ~ 10s
  Склон
  Наклон режим запуска	Триггер, когда (< , > , =, или & ne; ); Положительный наклон или отрицательный наклон
  Наклон ТРИГГЕРНАЯ точка	Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону. Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону. Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона. Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона.
  Временной диапазон	20ns ~ 10s
  Триггерный триггер
  Со временем modee	Поднимающаяся кромка или опускающаяся кромка
  Временной диапазон	20ns ~ 10s
  Альтернативные триггер
  Триггер на CH1	Внутренний триггер: кромка, ширина импульса, видео, наклон
  Триггер на CH2	Внутренний триггер: кромка, ширина импульса, видео, наклон
  Триггер счетчик частоты
  Считывания Разрешение	6 цифр
  Точность (обычная)	± 30ppm (включая все Частотные ошибки и ± 1 погрешность)
  Частотный диапазон	AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания
  Источник сигнала	Ширина импульса или кромки режима запуска: все доступные источники триггера Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено. Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время. Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности. Режим запуска видео: счетчик частоты не работает.
  Мера
  Измерение курсора	Руководство: разница в напряжении между курсорами: △в Разница во времени между курсорами: △T Reciprocal T в герце (1/& Delta;T); Отслеживание: вальтаж и время в точке волны;
  Авто measuerment	Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS,
  Генератор сигналов режим
  Для измерения пульса диапазон	1 Гц (DC)~ 25 МГц
  DAC часовой	2K ~ 200 МГц Регулируемый
  Объем памяти	4KSa
  Вертикальный Разрешение	12 бит
  Стабильность	<30ppm
  Амплитуда	± 3,5 V Макс.
  Выход сопротивление	50 Ом
  Выход ток	50mA Ipeak = 50mA
  Системы пропускная способность	Натяжной канат длиной 25 м
  Искажение гармонического колебания	-50dBc(1 кГц), -40dBc(10 кГц)
  Общие характеристики
  Дисплей Разрешение	640 горизонтальных 480 вертикальных пикселей
  Дисплей контраст	Регулируемый (16 зубчатых колес) с индикатором хода
  Зонд компенсатор Выход
  Выходное напряжение (типичное)	Около 2Vpp в ≥ 1MΩ нагрузки
  Частота (обычная)	1 кГц
  Питание
  Поставка Напряжение	AC Вход: 100-240VACRMS,0.6A MAX,50 Гц ~ 60 Гц; Постоянного тока Выход элемент питания: 9V,2A
  Мощность потребления	<30W
  На окружающую среду
  Температура	Работа: 32 ℉ до 122 ℉ (0 ℃ до 50 ℃); Нерабочий: от-40 ℉ до 159,8 ℉ (от-40 ℃ до + 71 ℃)
  Метод охлаждения	Конвекционная печь
  Влажность	+ 104 ℉ или ниже (+ 40 ℃ или ниже): ≤ 90% относительной влажности; 106 ℉ до 122 ℉ (+ 41 ℃ до 50 ℃): ≤ 60% относительная влажность
  Высота над уровнем моря	Рабочий режим: ниже 3000 м (10000 футов); Неработоспособность: ниже 15000 м (50000 футов)
  Механические часы
  Размеры	260 мм; 220 мм; 75 мм
  Вес	2,5 кг (без упаковки)
