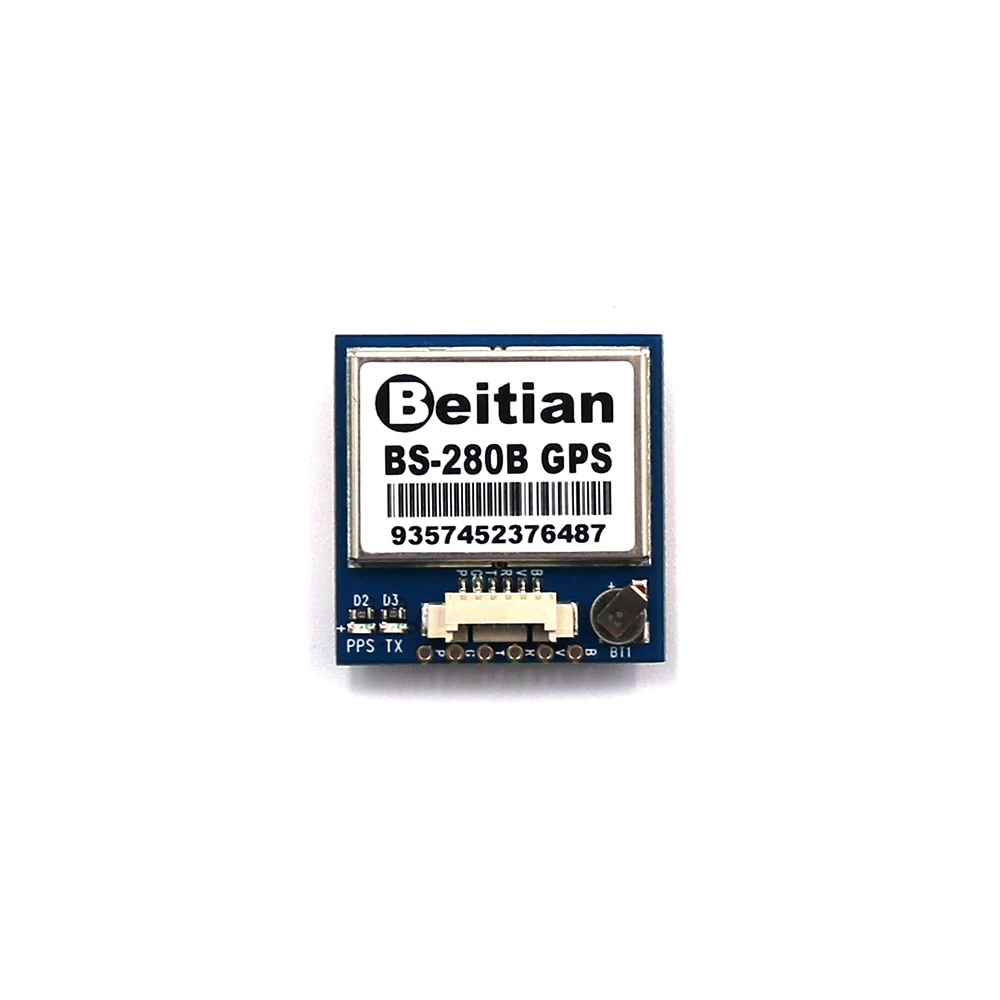

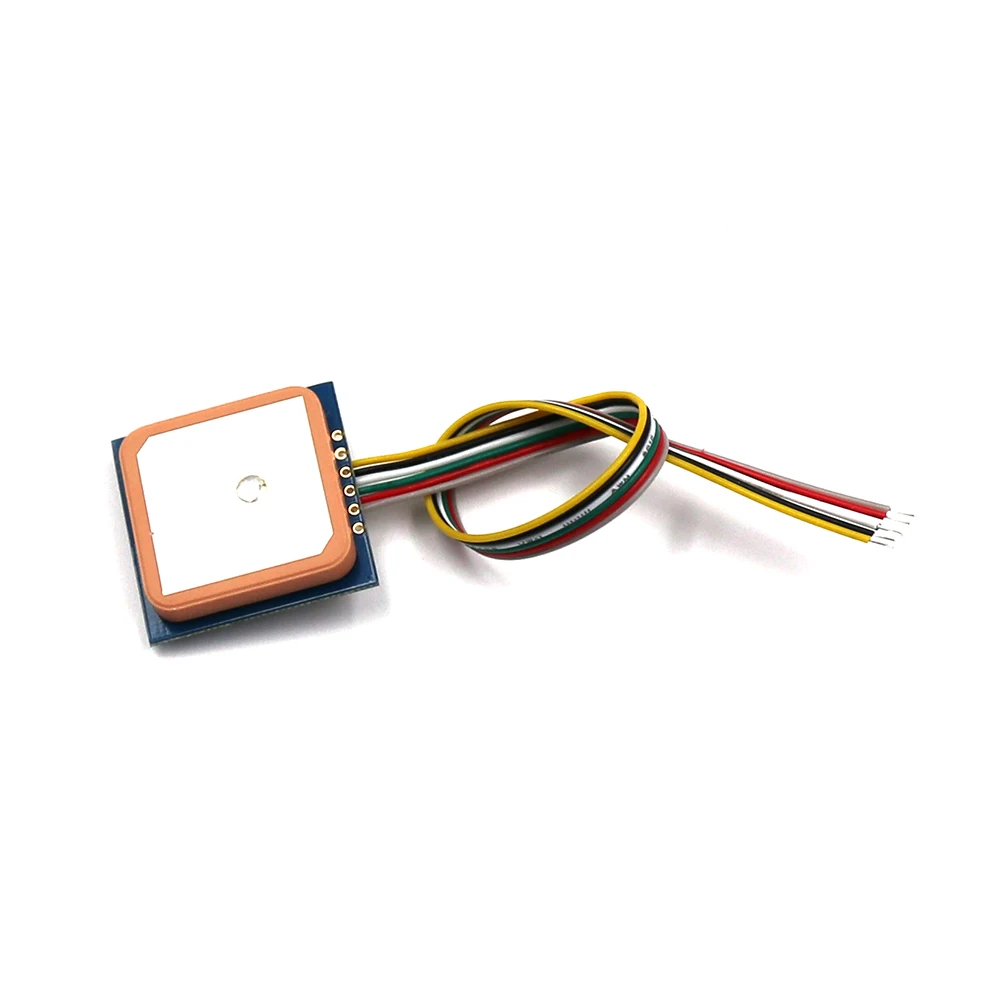

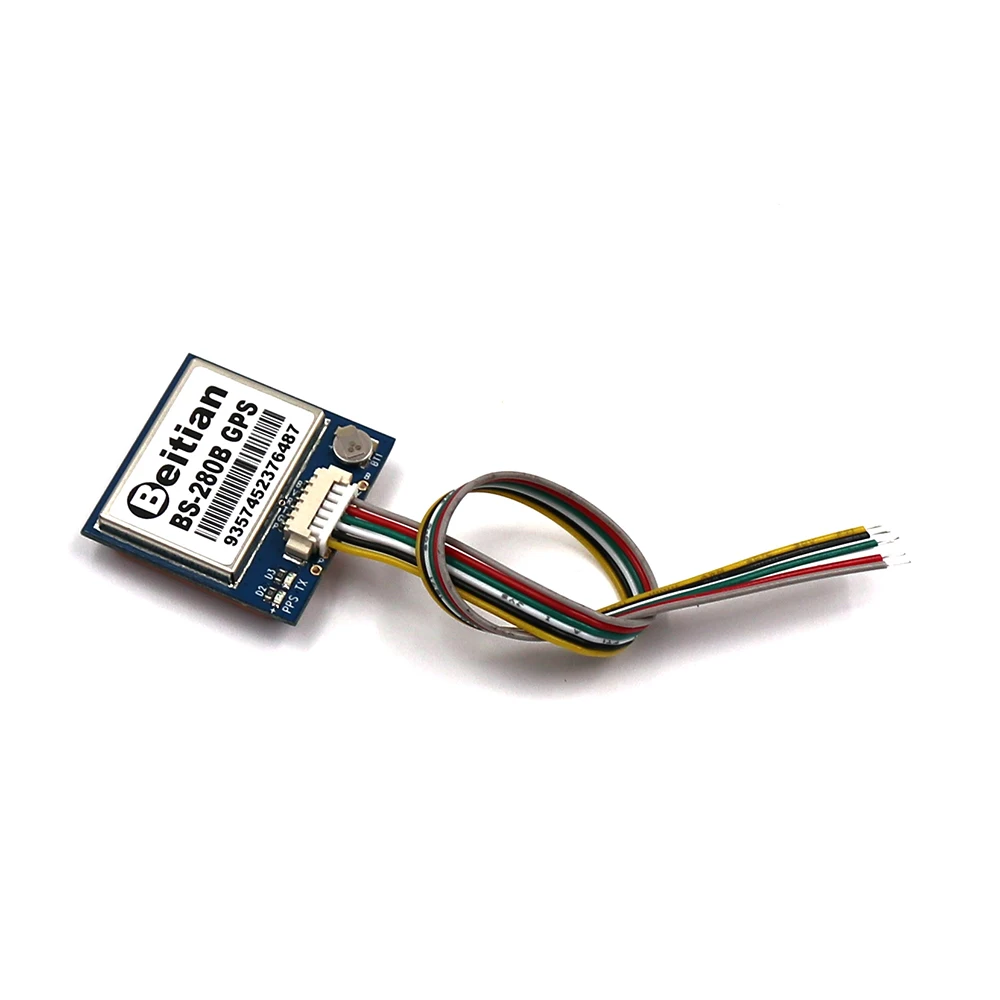

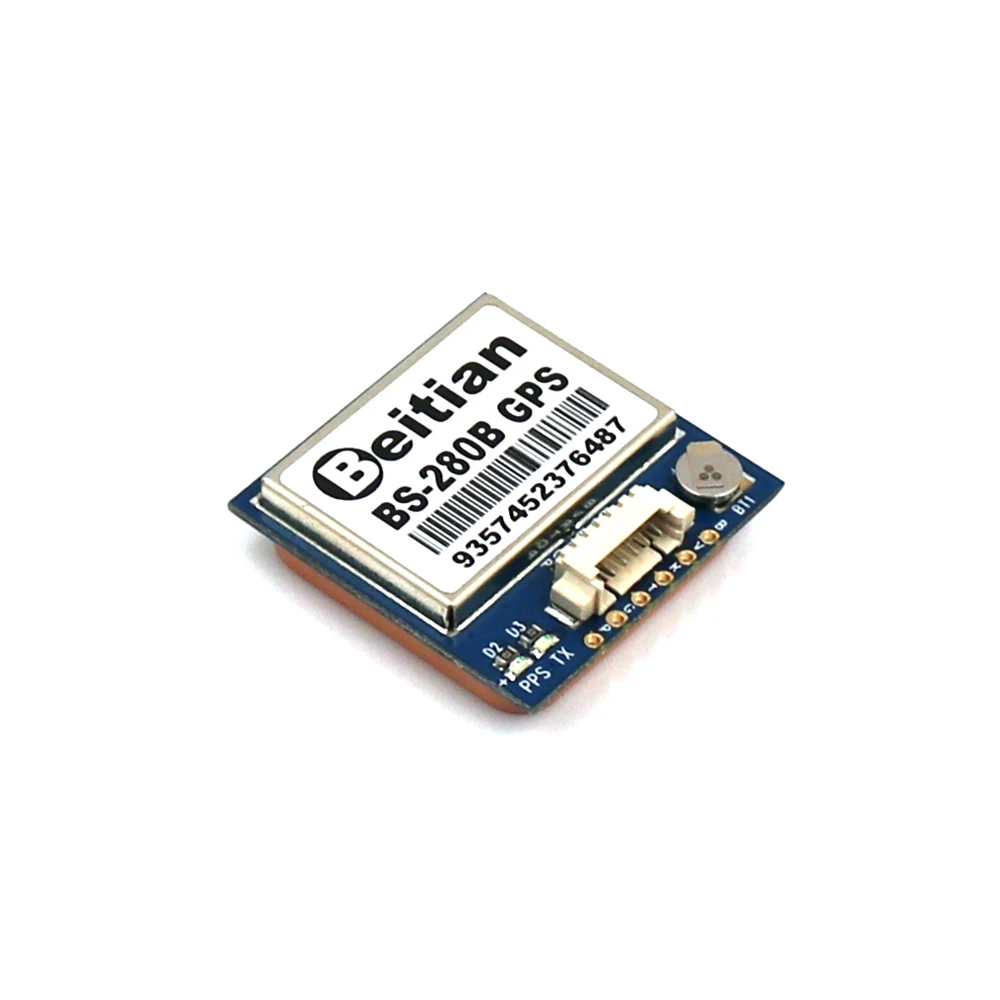

Gps модуль BEITIAN набор микросхем для определения уровня GPS VCC 5 0 V с вспышкой 4 м

Iitem

Описание продукта:

Электрические характеристики

Чипсет

G7020-KT

Частота

GPS L1, SBAS L1, QZSS L1

Формат приема

GPS, SBAS, QZSS

Каналы

56 поиск канала

Чувствительность

Отслеживания

-162dBm

Повторного приобретения

-160dBm

Холодный старт

-148dBm

Точность

Положение по горизонтали

2,0 м (в обычном режиме открытым небом)

Равных угловых скоростей

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с GPS временем

Время приема

Холодный старт

29s

Теплый старт

25s

Быстрый запуск

1s

Данные Выход

Поддержка скорость

4800bps к 921600bps, по умолчанию 9600bps

Данных уровня

RS-232 уровня

Протокол передачи данных

NMEA-0183

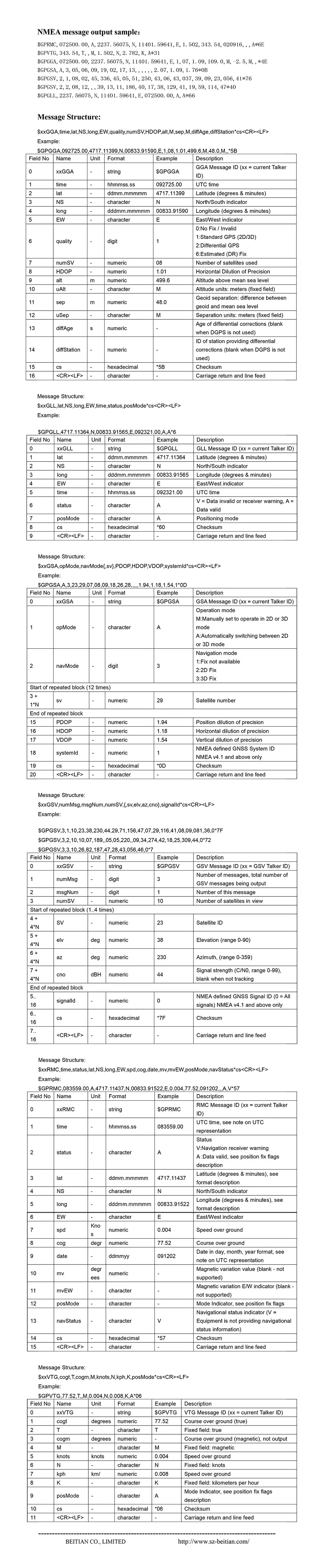

NMEA сообщение

RMC, VTG, GGA, GSA, GSV, GLL

Частота обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Флэш-память

4M FLASH, сохраните конфигурацию постоянно

Рабочие пределы

Высота над уровнем моря

<50000 м

Равных угловых скоростей

<515 м/с

Ускорение

<4g

Мощность потребления

VCC

DC Напряжение 3,6 V-5,5 V, типичный: 5,0 V

В настоящее время

Захвата 45ма/5,0 V

Механический Технические характеристики

Измерение

28 мм * 28 мм * 8 мм

Вес

11,5 г

Разъем

1,25 мм 6 контактный разъем

Защита окружающей среды

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

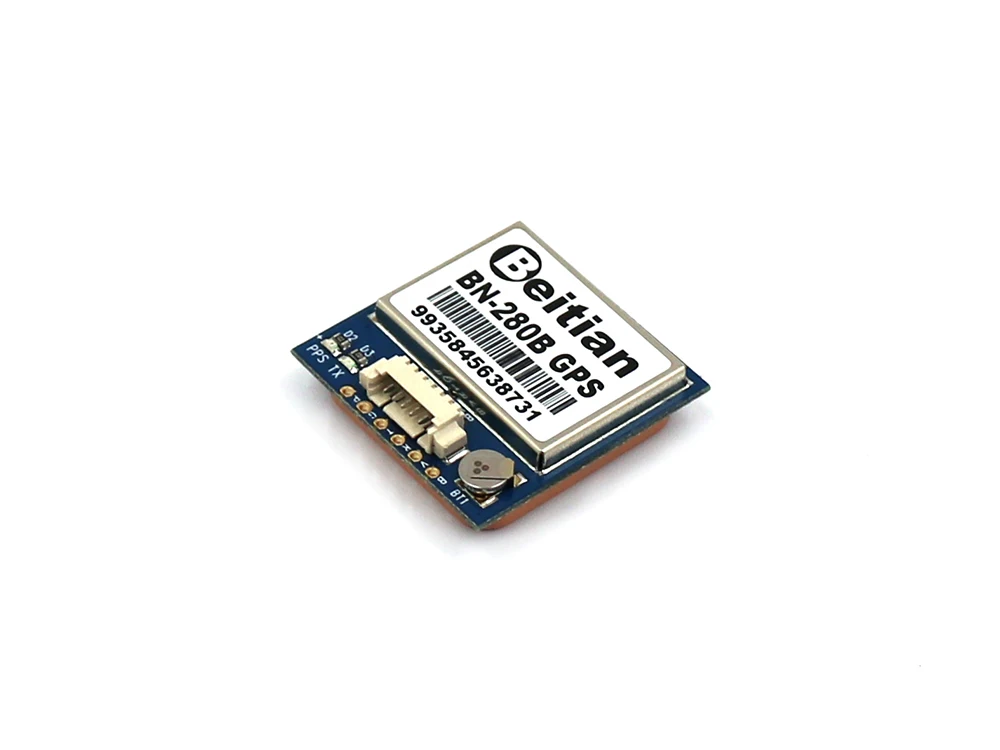

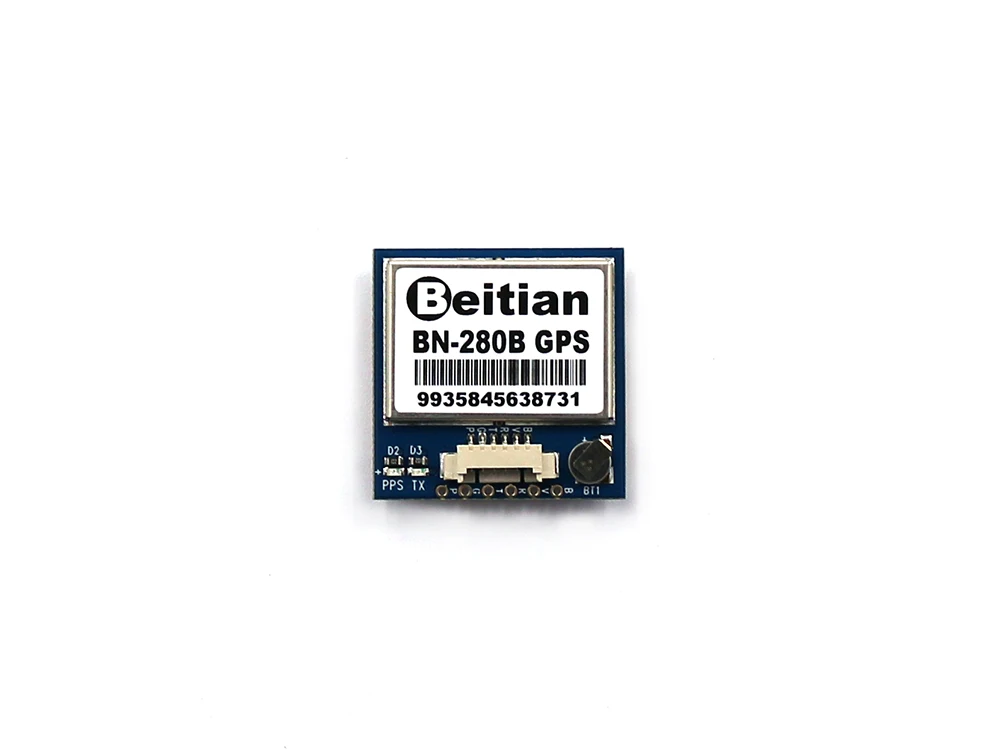

Светодиодный

Встроенный светодиодный

TX светодиодный: синий. Вывод данных, TX светодиодный мигающий

PPS светодиодный: красный. PPS светодиодный не яркий в тех случаях, когда GPS не фиксируется, мигает при фиксированной

PIN-код

Именной

I/O

Описание продукта:

1

1PPS

O

1 импульс в секунду в тех случаях, когда 3D фиксированной

2

GND

G

Заземления

3

TX

O

RS-232 последовательной передачи данных Выход.

4

RX

Я

RS-232 последовательной передачи данных Вход.

5

VCC

Я

DC 3,6 V-5,5 V вход, типичный: 5,0 V

6

BOOT

Я

N.C.
