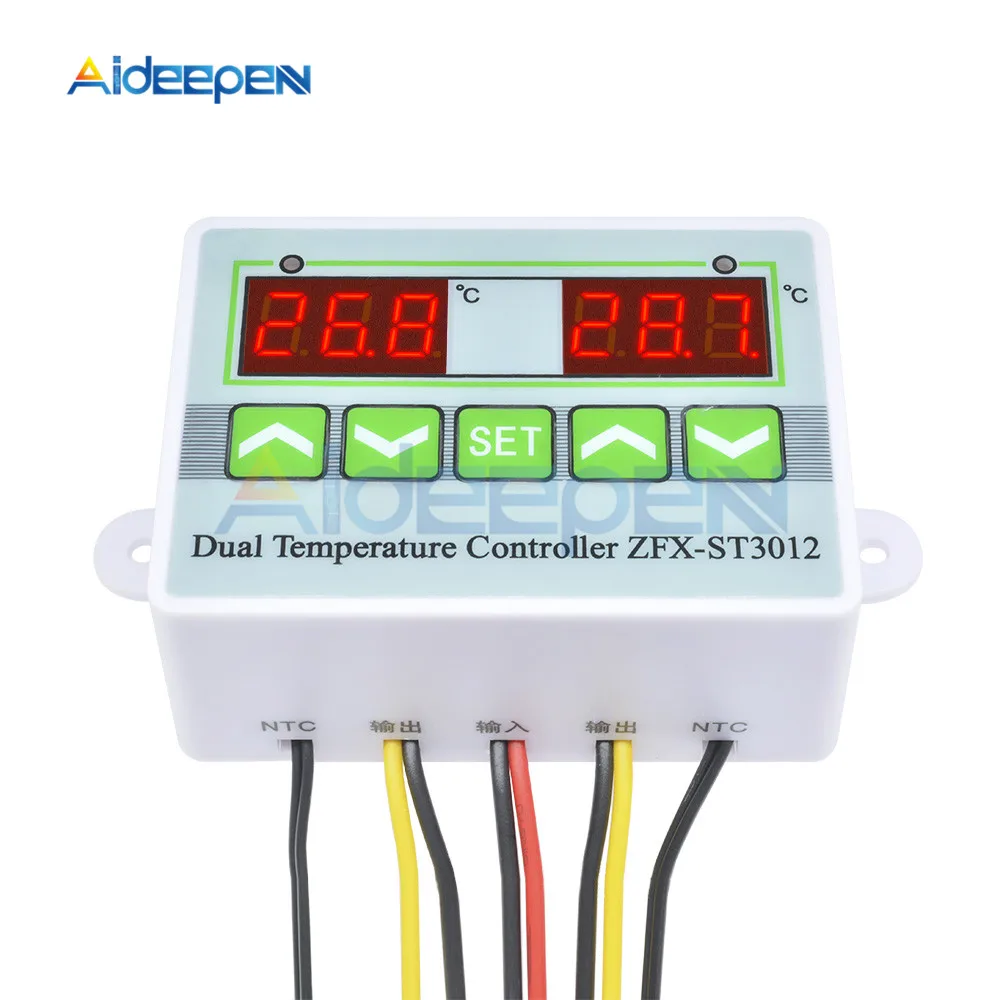

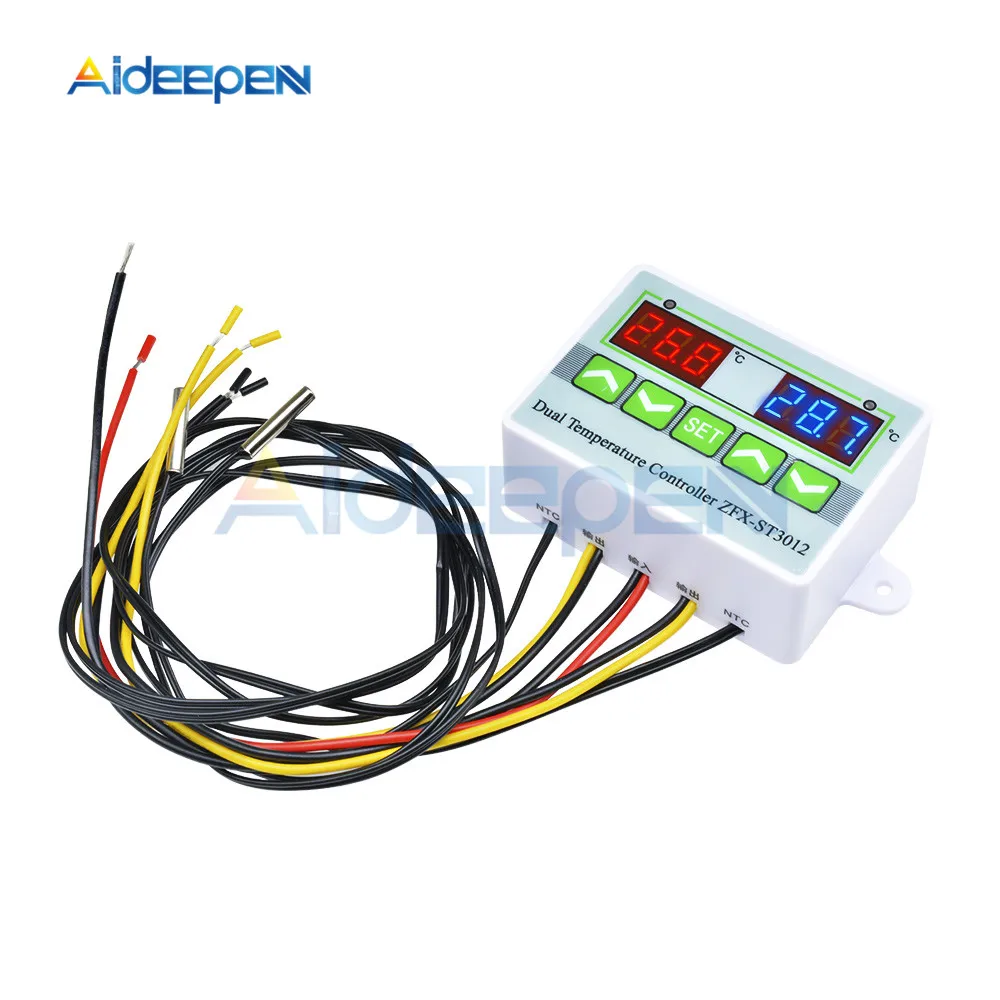

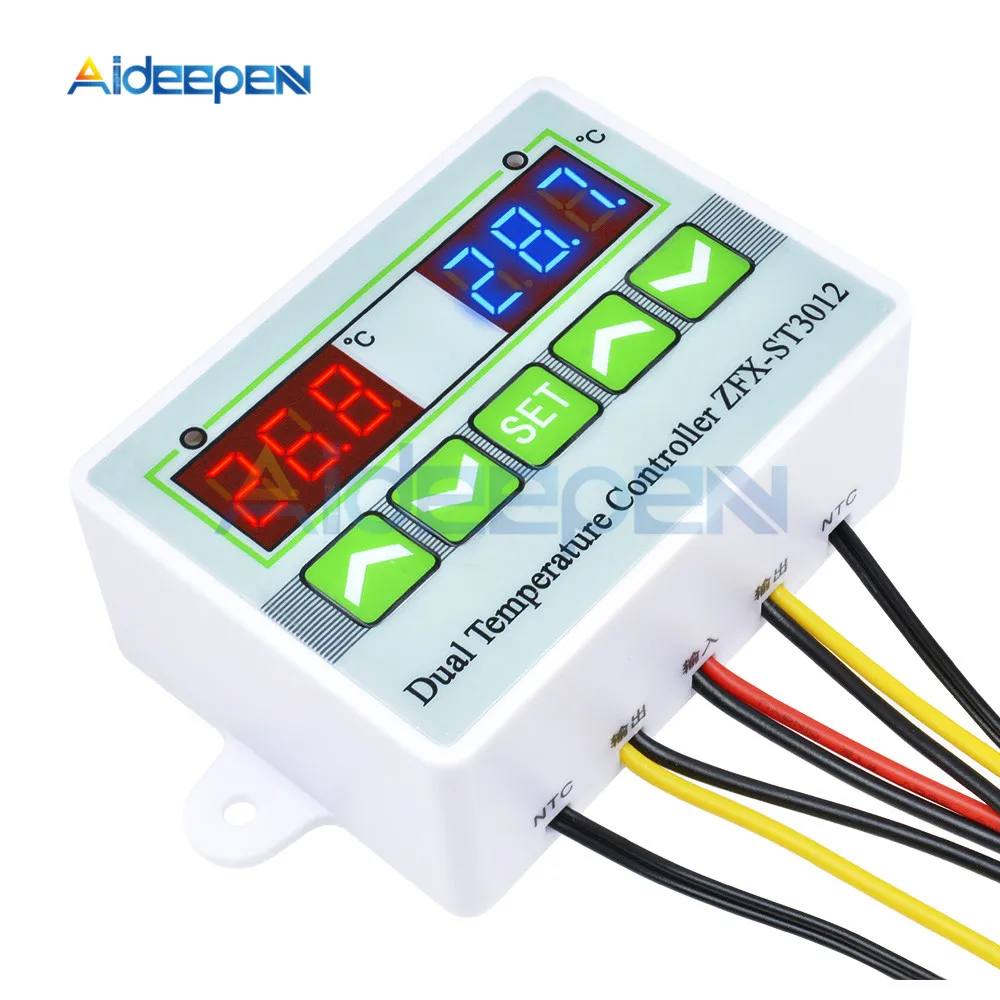

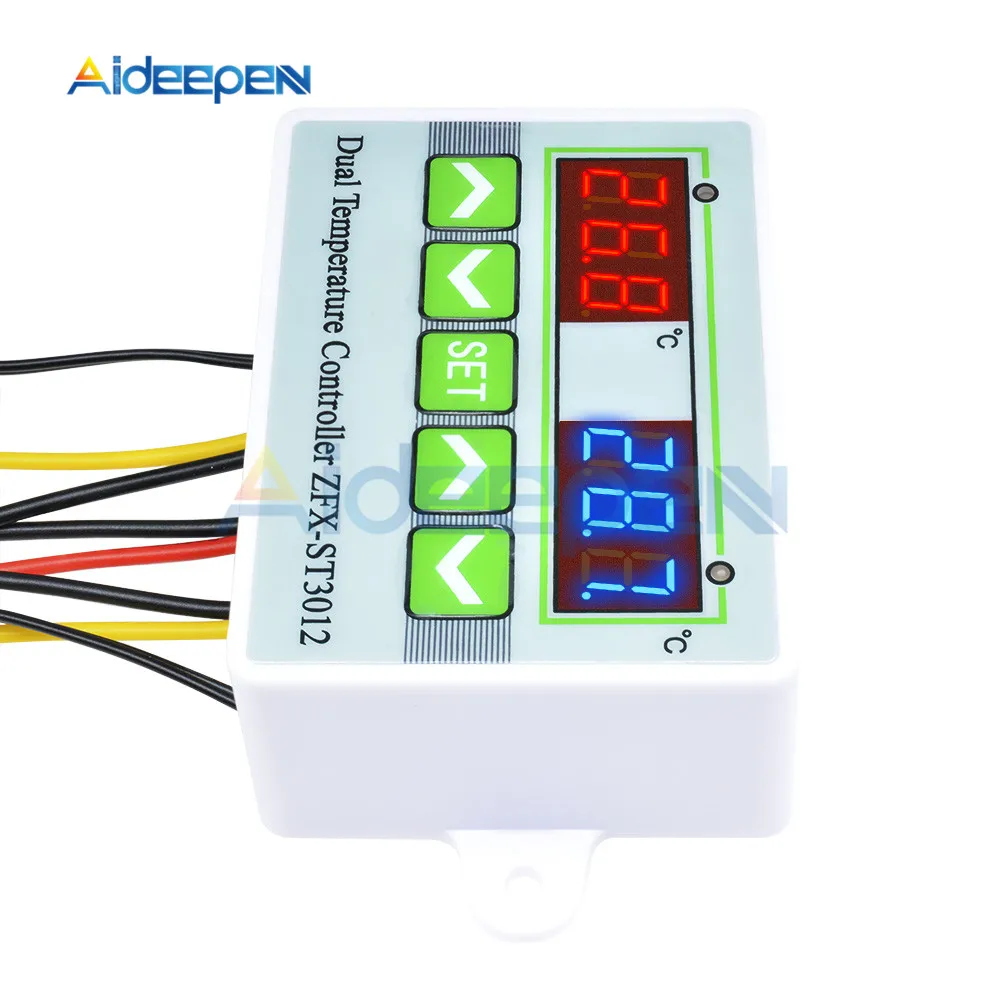

  Цифровой регулятор температуры ST3012, двойной светодиодный терморегулятор для инкубатора, реле, нагрев, охлаждение, 12 В, 24 В, 110 В, 220 В

Описание:

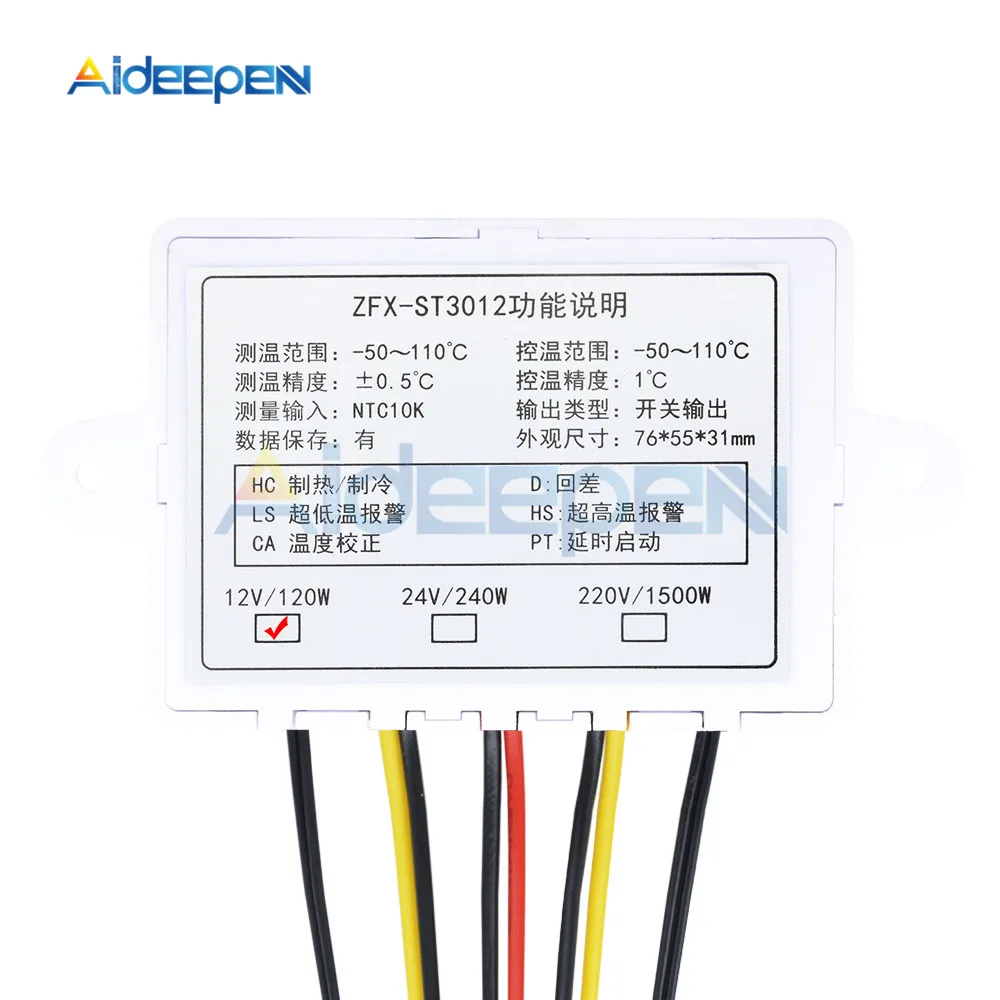

Технические параметры.

Диапазон контроля температуры:-50 ° ~ 110 °

Температура погрешность измерений: ± 0,5 °

Модель датчика: ntc(10K/3435)

Точность управления: DC12V/DC24V/AC 110-220V

Рабочий ток: MAX200Ma

Релейный контактный ток: AC5A/220 В

Сохранение даты: доступно.

Рабочая температура: 0 ° ~ 50 °

Температура хранения:-10 ° ~ 60 °

Меню описание размера

1. Установите температуру левого контроля

Нажмите на кнопку «SET», а левый экран мигает. Нажмите кнопку «вверх» и «вниз» для регулировки диапазона температур, нажмите правой кнопкой «вверх» или «вниз», чтобы сохранить выход.

1. Установите правильный контроль температуры

Нажмите дважды «установленная» плата и правильный экран мигает, нажмите «вверх» и «вниз» клавишная панель для регулировки температуры, нажмите правой «вверх» и «вниз» (любой из них) для сохранения после этого выхода.

Время запуска и остановки

В режиме ожидания электрическое нажатие «SET» один раз, запуск времени, Попеременный экран.

Нажмите на кнопку «SET», три секунды, чтобы включить настройки параметров управления.

Нажмите ▲или board клавишная панель, выберите «Настройка меню». Затем снова нажмите SET key board, чтобы перейти в соответствующее состояние настройки параметров управления, нажмите ▲или ▼ key board, чтобы отрегулировать параметры, которые необходимо изменить. Нажмите кнопку «SET», чтобы выйти из системы после настройки, или выйти из системы с задержкой на 6 секунд.

◆Вентилятор охлаждения. Нагрева Настройка режима n/a

Нажмите кнопку «SET» менее 3 секунд, вокните на дисплей в меню, код «HC» отображается на экране, нажмите «set», чтобы открыть режим работы. Для настройки параметров нажмите «▲» или «▼». «С» означает режим охлаждения, «H» означает режим нагрева.

◆Функция разницы в возврате товара;

Максимальная температура была ограничена, а разница в возврате между запуском и закрытием вниз.

◆Параметры разницы при возврате товара.

Нажмите кнопку «SET» менее 3 секунд, вокните на дисплей меню, нажмите «SET» или «▼», чтобы изменить код до тех пор, пока экран не отобразится «D», нажмите на клавиатуру «SET», чтобы отобразить значение разницы в возврате. Снова нажмите на клавиатуру «▲» и «▼», чтобы изменить параметры.

◆Температура функция коррекции

Когда есть отклонения между температурой измерения и стандартной температурой. Значение измерения машины и стандартная температура, можно настроить под функцию коррекции температуры. Температура После коррекции = температура перед коррекцией + значение коррекции (значение коррекции может быть положительным, отрицательным и нулевым)

◆Настройка коррекции температуры.

Нажмите на клавиатуру «SET» менее 3 секунд, вокните на дисплей меню, нажмите «SET» или «▼», чтобы отрегулировать Код до тех пор, пока экран не отобразится «CA», нажмите «установить», дисплей клавиатуры, значение коррекции температуры, нажмите «▲» и «▼», чтобы снова настроить параметры.

◆Функция защиты от задержки:

Нажмите на клавиатуру «SET» менее 3 минут. Войти в меню дисплея. Нажмите на клавиатуру «▲» или «▼», чтобы отрегулировать Код до тех пор, пока экран не отобразится «PT», нажмите «SET», отображенная клавиатура, настройка защиты от задержки, снова нажмите на клавиатуру «▲» и «▼», чтобы изменить параметры.

◆Ультра-Температурная сигнализация

Если измерение температуры ⑤ контроль температуры + реле сигнализации Ач, регулятор температуры, сигнал тревоги, дисплей  Экран С попеременным отображением «H» и температуры в настоящее время. Затем нажмите на любой клавиатуры, чтобы остановить сигнал тревоги и выключить сигнал тревоги

◆Ультра-Температурная сигнализация

Нажмите на клавиатуру «SET» менее 3 секунд, вокните на дисплей меню, нажмите «▲» или «▼», чтобы отрегулировать Код до тех пор, пока не отобразится экран «HS». Нажмите на клавиатуру «set», отображающую установленное значение ультратемпературы, нажмите кнопку «▲» или «▼» снова, чтобы отрегулировать параметры, настроить «HS как «0», вы можете выключить функцию будильника.

◆Ultralow функция сигнализации температуры

Измерение температуры <реле сигнализации с контролем температуры LS,

Регулятор температуры, оповещение. Дисплей С попеременным дисплеем, ing «L» и настоящей температурой, нажмите любой клавиатуры и выключите релейный выход.

◆Ultralow настройка температуры сигнализации

Нажмите на клавиатуру «SET» менее 3 секунд, вокните на дисплей меню, нажмите «▲» или «▼», чтобы отрегулировать Код до тех пор, пока не отобразится экран «LS», нажмите на клавиатуру «SET», чтобы увидеть установленное значение сверхвысокой температуры, нажмите кнопку «set» или «▼», чтобы снова настроить параметры, Установите «LS» как «0», вы можете выключить функцию будильника.

Статус индикатора светильник в представлении.

Зеленый цвет означает рабочий индикатор светильник, зеленый светильник длинный яркий означает, что состояние охлаждения или нагрева. Красный светильник, мерцающий, означает задержку запуска, и имеет функцию настройки. Красный светильник, длинный, яркий, означает состояние установки.

Нажмите «SET» 3 секунды, чтобы перейти в высококлассную систему настройки меню. Во время настройки нажмите на клавиатуру «▲» или «▼», чтобы выбрать меню, которое необходимо изменить. Затем нажмите на клавиатуру «SET» и снова впишитесь в режим настройки связанных параметров контроллера, нажмите кнопку «SET» или «▼», чтобы отрегулировать параметры контроллера, которые необходимо изменить, извлекается нажатием кнопки «SET» Клавиатура после регулировки. Контроллер температуры автоматически перезапуск.

Помехи Дисплей:

 Когда датчик отключен, экран показывает «LLL»

Когда датчик обнаруживает температуру ниже диапазона измерения, экран показывает EEE"

Когда датчик обнаруживает температуру выше, чем диапазон измерения, экран показывает "HHH"

Внимание!:

◆ Подключить к правильному рабочее напряжение, машина обычных рабочих в пределах ± 10% Стандартное входное напряжение

◆Подсоедините к электрической нагрузке меньше, чем Максимальная управляющая мощность регулятора температуры. Если превышает, пожалуйста, используйте с контактором переменного тока.

◆Подключите к правильному источнику питания, нагрузке, датчику, контроллеру температуры, который будет поврежден после подключения к неправильному проводу.
