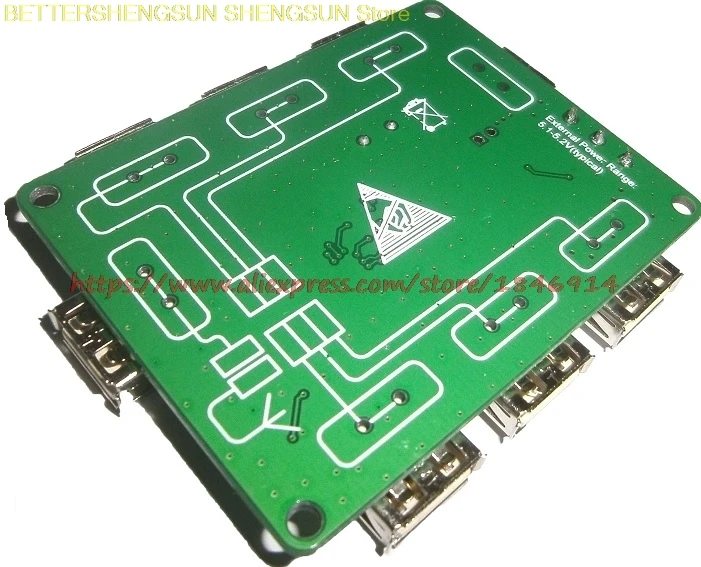

Контроллер концентратора данных FE2.1 USB2.0 1 drag 7 двухрежимный модуль с

Контроллер концентратора данных FE2.1 USB2.0 1 drag 7 двухрежимный модуль с

Запущенный на базе FE2.1 концентратор данных USB2.0, основные функции:(1) в общей сложности 8 USB-F-A (USB a, родитель горизонтального патч-интерфейса), интерфейс M0 (восходящий порт), порт uplink, подключенный компьютер, такой как хост ПК, другие S1-S7 (вниз по течению, порт) порт downlink, подключенное usb-устройство (оборудование), такие как клавиатура, мышь, U диск, принтер мобильного жесткого диска и т. Д.;(2) автономный модуль поддержки (автономный) и (питание от шины) два режима питания автобуса, без ручного переключения, автономный режим в основном используется для оборудования с высоким током, такого как мобильный жесткий диск, потому что компьютерный usb-интерфейс питания тока составляет 500 мА номинальное значение (Номинальное значение, вероятно, больше, чем 500 мА), и некоторые мобильные жесткие диски далеко больше, чем это значение (особенно, когда сила включена, то только) внешний + 5 В источник питания может обеспечить достаточную мощность для небольшого тока; Оборудование питания автобуса подключено к клавиатуре, мышке, u-диску, Например, принтер, получить руку может быть вставлен U диск тест(3) Светодиодный модуль освещения лампы вставляется в устройство, обнаруженное в любом одном порту нисходящего канала, без вставки света; Кроме того, каждый порт нисходящего канала имеет соответствующий Статус подключения, указывающий светодиодный, всего 7(4) полное использование материалов, несколько 0,1 мкФ и танталовые конденсаторы для обеспечения стабильности модуля(5) после размещения старшего инженера и оптимизации линии, дифференциальная линия без каких-либо отверстий, высокая стабильность; Разумная схема проектирования, чип без нагрева, высокая надежностьРазмер платы: 69,8*54,6 ммПримечание: (1) Питание от шины, выраженное только через порт uplink, напряжение линии USB для работы источника питания, автономный источник питания на + 5 В на основе питания от автобуса, подходит для устройств с высоким током, таких как мобильный жесткий диск, Примечание: внешний источник питания не может быть менее 5 В, Типичное должна быть 5,1 V-5,2 V, но не может быть выше, чем у этого диапазона(2) только M0 (бит номер J9) для порта uplink может быть подключен к компьютеру ПК и хост-хост, остальные четыре порта могут быть подключены только к u-диску, клавиатуре, мышь и другие устройства(3) режим доставки по умолчанию в режим питания от шины, который подключается к нисходящему порту устройства, это Питание от порта USB, после получения порта uplink, подключенного к компьютеру, в порту downlink можно проверить подключение u-диска(4) в зимней или сухой среде, по возможности с предложенной электростатической петлей(5) интерфейс USB для типа патч, отключите сервисную вилку, вы также можете выбрать Модуль интерфейса FE2.1 pin, I.(6) Если большое текущее устройство, такое как мобильный жесткий диск, не работает должным образом в режиме питания от шины, подключите источник питания + 5 В внешне, потому что режим с питанием от шины подходит только для устройств с относительно небольшим током.(7) конструкция usb-модуля и внешняя линия электропитания могут поставлять питание одновременно, с диодом для предотвращения напряжения, поэтому относительный КОНТАКТНЫЙ модуль, используя только usb-кабель питания, есть диодное падение напряжения, что делает нисходящее напряжение порта будет меньше, Которые могут возникать из-за недостаточной неустойчивости напряжения при передаче, если вам не нужно поставлять питание одновременно (Используйте только источник питания USB), если J2 будет короткой схемой (эквивалент диодного короткого замыкания, полностью Используйте напряжение порта uplink)
