QIACHIP 433 МГц Универсальный беспроводной пульт дистанционного управления DC 12 В 1CH

QIACHIP 433 МГц Универсальный беспроводной пульт дистанционного управления DC 12 В 1CH

Технические данные получателя:

Номер модели: KR1201B-4.
Входная мощность: DC 10V-14V.
Ток в режиме ожидания: <5 мА.
Радиочастота: 433 м.
Режим работы RF: Супергетеродин.
Чувствительность приема: >97 дБм.
Расстояние передачи: >100 м (открытое пространство).
Режим декодирования: декодирование программного обеспечения MCU.
Удаленное Хранение: 25 шт.
Поддержка удаленного типа: Обучающий код, фиксированный код (можно разработать непрерывный код).
Режим работы: Мгновенный, переключение, задержка времени фиксации (5s ,10 с, 15 с).
Тип проводки: фиксированная клемма.
Выходной терминал: NO , NC , COM.

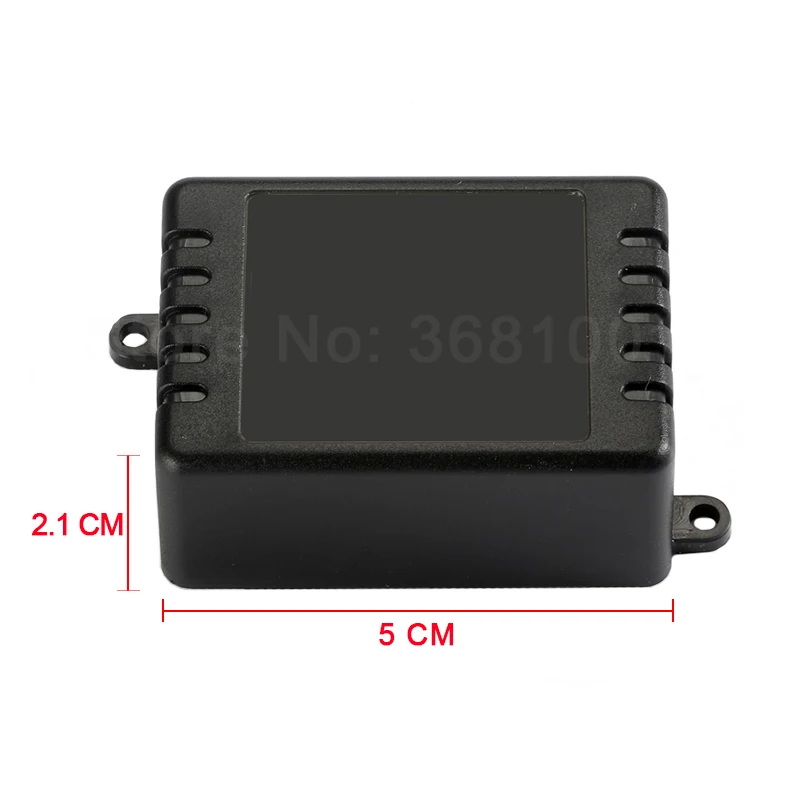

Размеры печатной платы: 35*30*18 мм (Д, Ш, в).

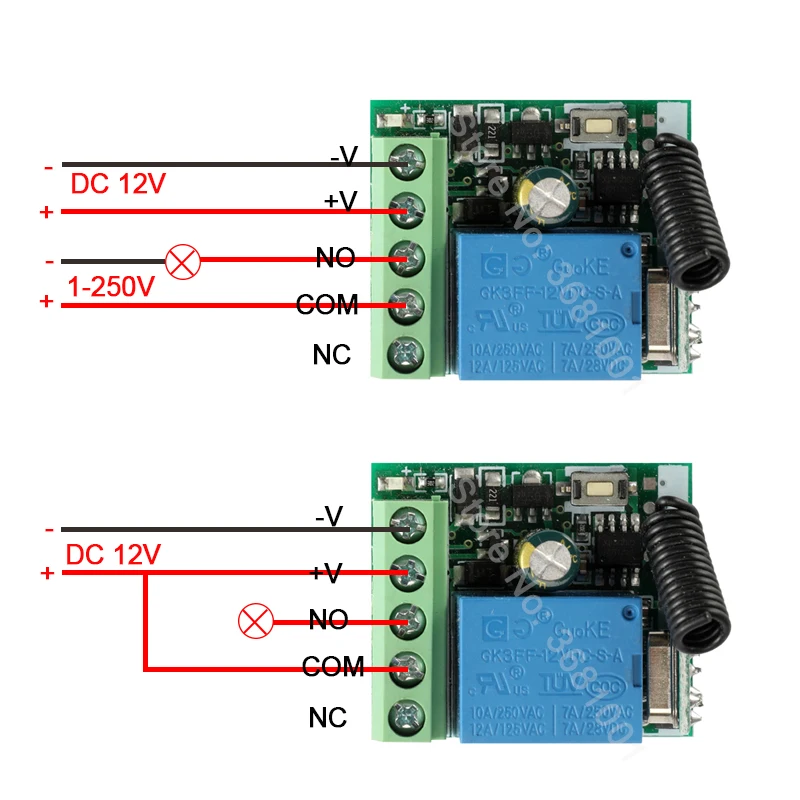

Схема подключения 1:

+ В: 12 В + вход.
-В: 12 В-вход.
НЕТ: выход, нормальный открытый.
COM: выход, общий.
NC: выход, нормальное закрытие.

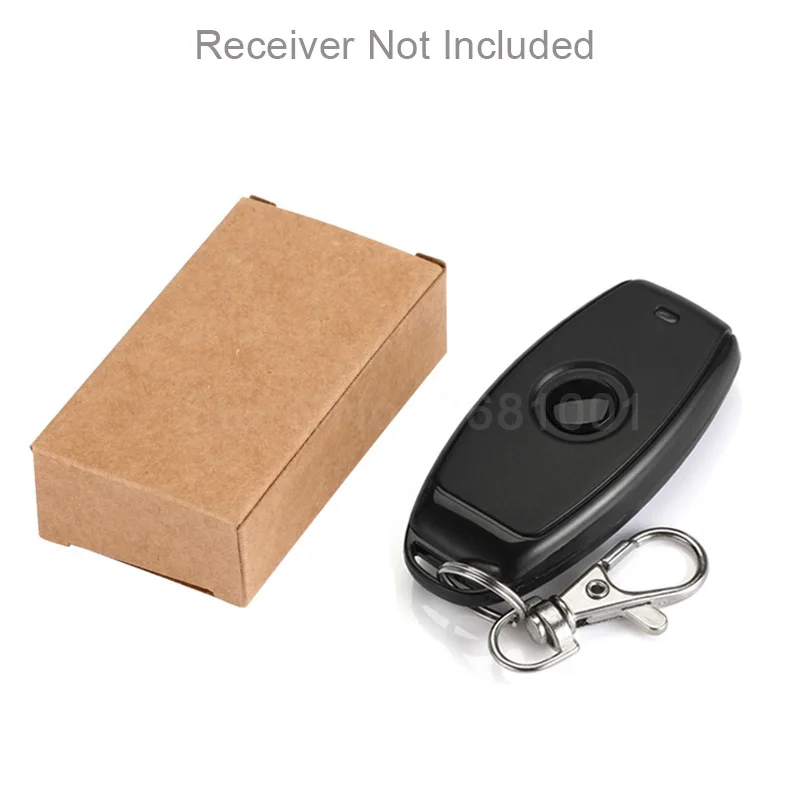

Характеристики пульта дистанционного управления:

Номер модели: KT08-4.
Рабочая частота: 433,92 МГц.
Питание от 3V батарейки-таблетки (батарейка в комплекте).
Материал: ПВХ.
Кнопка: 1 пуговица.
Рабочее напряжение: 3 в.
Рабочий ток: 12мА.
Мощность передачи: 10 мВт.
Режим модуляции: ASK (AM).
Тип кодирования: Обучающий код.
Расстояние передачи: 50 м.
Размер: 59 мм x 28 мм x 8 мм.

Примечание.

Различные варианты включают в себя разные упаковки:

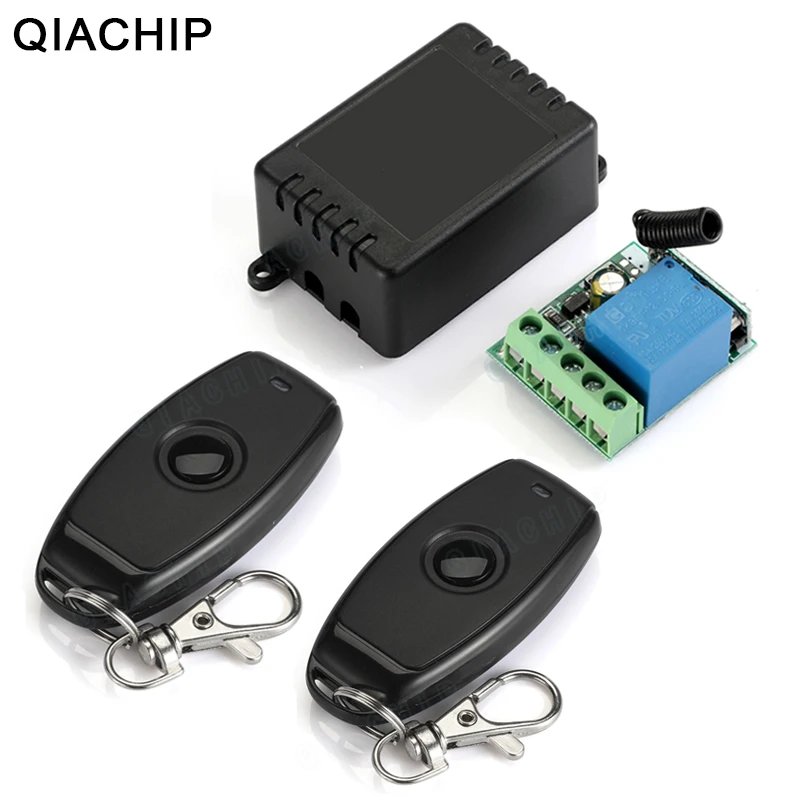

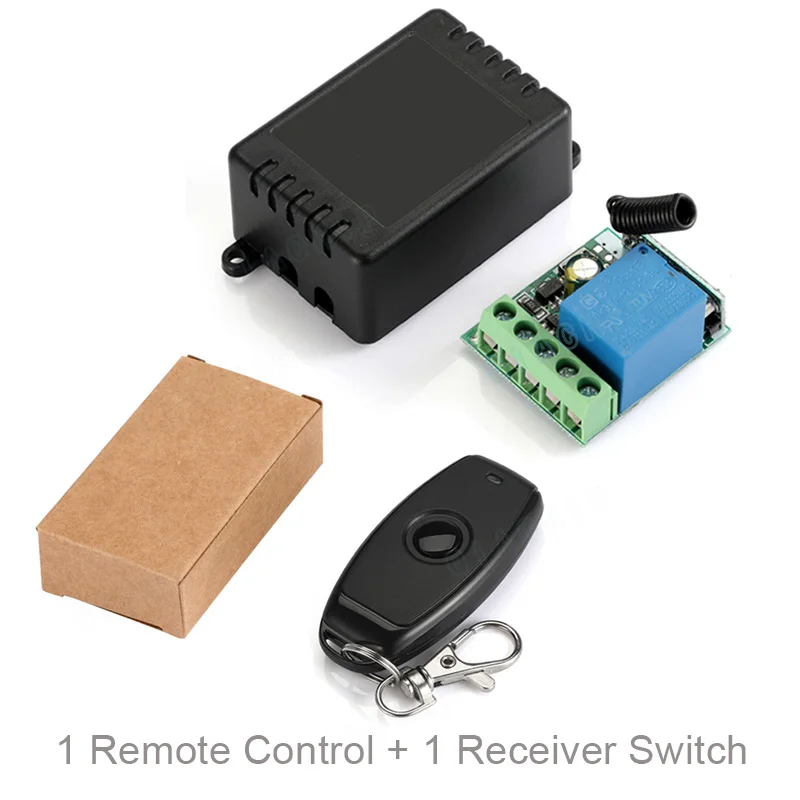

Комплектация 1:

1 шт. * KR1201B-4 433 МГц 1CH модуль приемника (в комплекте с внешней оболочкой)
1 шт. * KT08-4 433 МГц 1CH EV 1527 обучающий код пульта дистанционного управления (с батареей)

Комплектация 2:

1 шт. * KR1201B-4 433 МГц 1CH модуль приемника (в комплекте с внешней оболочкой)
2 шт. * KT08-4 433 МГц 1CH EV 1527 обучающий код пульта дистанционного управления (с батареей)

Комплектация 3:

1 шт. * KR1201B-4 433 МГц 1CH модуль приемника (в комплекте с внешней оболочкой)
3 шт. * KT08-4 433 МГц 1CH EV 1527 обучающий код пульта дистанционного управления (с батареей)

Комплектация 4:

1 шт. * KR1201B-4 433 МГц 1CH модуль приемника (в комплекте с внешней оболочкой)
4 шт. * KT08-4 433 МГц 1CH EV 1527 обучающий код пульта дистанционного управления (с батареей)

Изображение продукта:

О режиме работы:

Мгновенное: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.
Переключатель: Нажмите один раз на кнопку дистанционного управления, реле подключается, нажмите два раза на кнопку дистанционного управления, реле отключается.
Фиксация: нажмите кнопку A, реле подключается, нажмите кнопку B, реле dis-connect.
Режим задержки времени: Нажмите кнопку дистанционного управления, реле подключается, с момента отключения кнопки дистанционного управления, через 5s или 10s или 15s реле отключается автоматически.

Сброс/очистка кода приемника:

Нажмите кнопку обучения на приемнике 8 раз, светодиодный индикатор на приемнике мигает и выключается. Обратите внимание, что после сброса приемника все сопряженные пульты дистанционного управления должны быть повторно сопряжены, чтобы снова управлять приемником.

Изучение кода: (моментально)

Нажмите кнопку обучения на приемнике один раз, запустите мгновенное обучение.
Просто дождитесь включения светодиодов.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать и выключится.
Через 3 секунды обучение успешно выполнено.

Изучение кода: (переключение)

Дважды нажмите кнопку обучения на приемнике, запустите обучение в режиме переключения.
Просто дождитесь включения светодиодов.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать и выключится.
Через 3 секунды обучение успешно выполнено.

Изучение кода: (блокировка)

Примечание: для режима блокировки, чтобы узнать больше пультов управления, Вам понадобятся две разные кнопки, первая кнопка для "ВКЛ", вторая кнопка для "ВЫКЛ".
Например: Кнопка A = ВКЛ, кнопка B = ВЫКЛ.
Нажмите кнопку обучения на приемнике 3 раза, запустите обучение режиму блокировки.
Просто подождите, пока светодиодный индикатор на плате приемника начнет мигать и включится.
Нажмите кнопку дистанционного управления A. Светодиодный мигает 5 раз.
Нажмите на выносную кнопку B. Светодиод мигает 5 раз.
Через 3 секунды светодиодный индикатор снова выключается, обучение успешно выполнено.
A = вкл., B = ВЫКЛ.

Изучение кода: (режим задержки времени) с помощью описания ниже для настройки следующего режима.

Нажмите кнопку обучения на приемнике 4 раза, настройте на 5 секунд задержки.
Нажмите кнопку обучения на приемнике 5 раз, настройте на 10 секунд задержки.
Нажмите клавишу обучения на приемнике 6 раз, настройте на 15 секунд задержки.
Светодиодный индикатор включается.
Нажмите кнопку дистанционного управления, светодиодный мигает и выключается.
Через 3 секунды обучение успешно выполнено.

Примечания:

1. Пожалуйста, не заряжайте операцию, вы должны отключить питание и операции после тестирования и исправить электричество.
2. Пожалуйста, незамедлительно Замените батарею, когда напряжение пульта дистанционного управления недостаточно (когда напряжение батареи недостаточно, обычно близко передавайте).
3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных помех электромагнитной подачи при использовании беспроводных радиочастотных продуктов и избегать слишком короткого расстояния между пультом дистанционного управления и приемной платой.
4. Пожалуйста, избегайте ненормального использования продукта. Ненормальное использование уменьшит производительность и срок службы продукта, когда он серьезно может повредить продукты и даже сделать опасность для вашего безопасности.

Примечание: система может хранить 25 шт. пультов, если пульт больше 25 шт., первоначальный пульт дистанционного управления будет потерян.
