UC100 USB в LPT порт Адаптер ЧПУ маршрутизатор контроллер для Mach3

Подробная информация

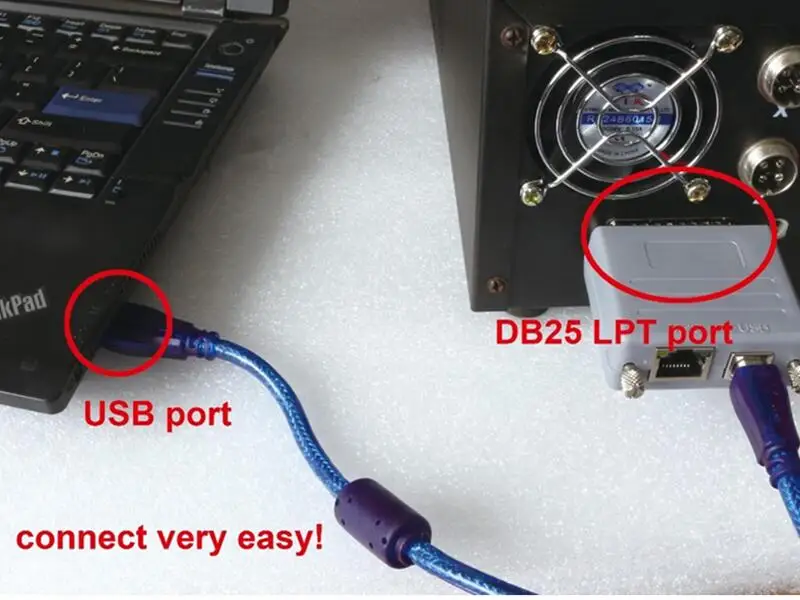

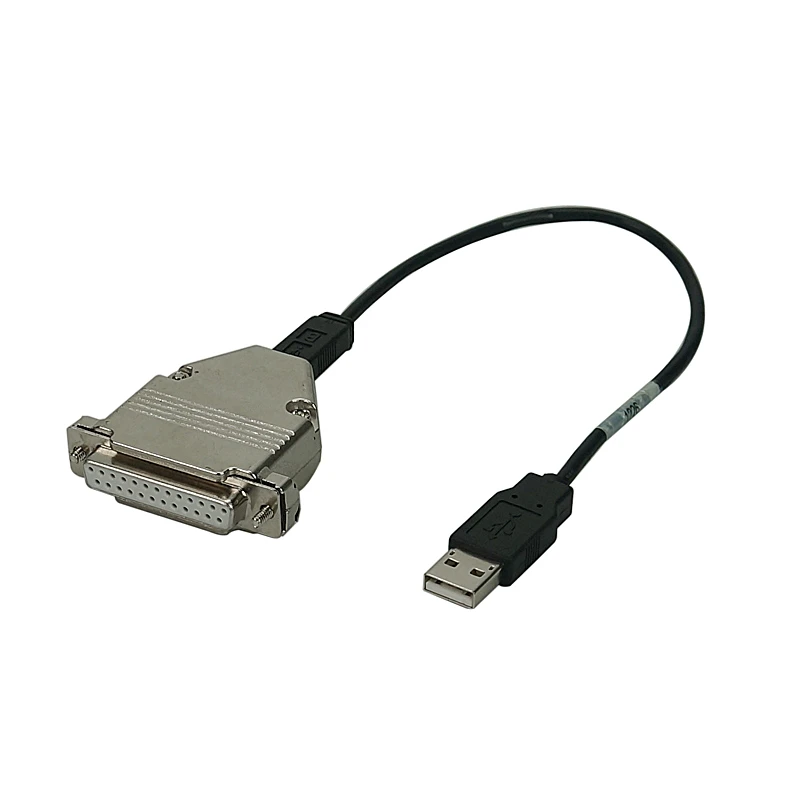

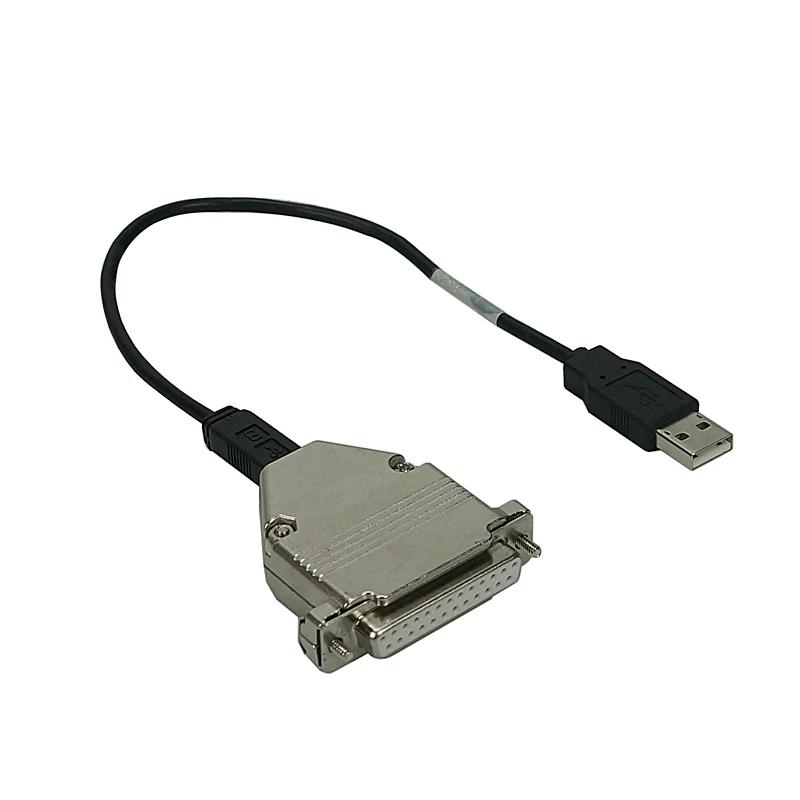

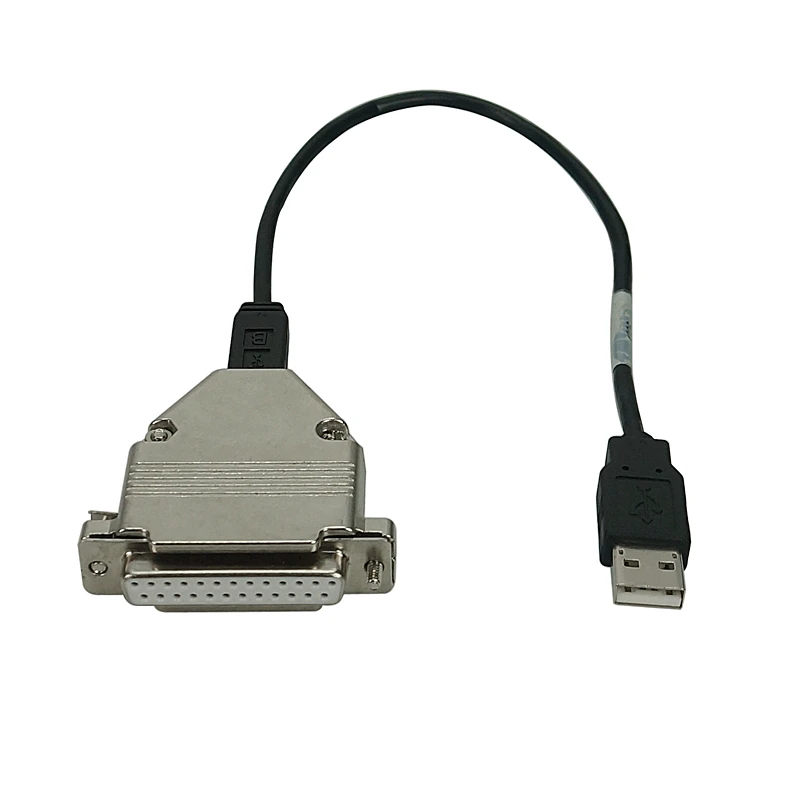

Легко подключать и воспроизводить USB к параллельному адаптеру порта. Отлично работает с MACH3,

И не требует каких-либо сложных проводов. Просто подключите его к usb-порту на вашем компьютере,

А затем в параллельный порт на вашем контроллере с ЧПУ! Металлический корпус, стабильный и надежный.

Характеристики:

-Замените LPT порт станка 3.

-Одновременное управление 4 осями.

-Работа с программным обеспечением Mach3 через штепсельные вилки.

-До 1125 кГц.

-USB подключен к компьютеру управления.

-Стандартный параллельный порт MACH3

-Высокоскоростная usb-коммуникация и буфер данных, Стабильная и надежная работа

Посылка внутри:

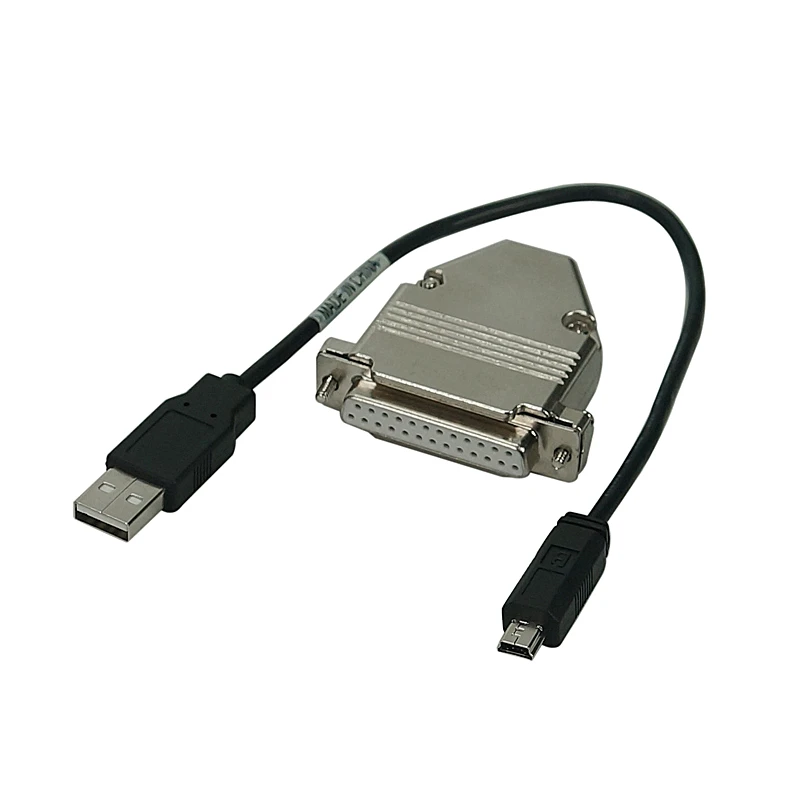

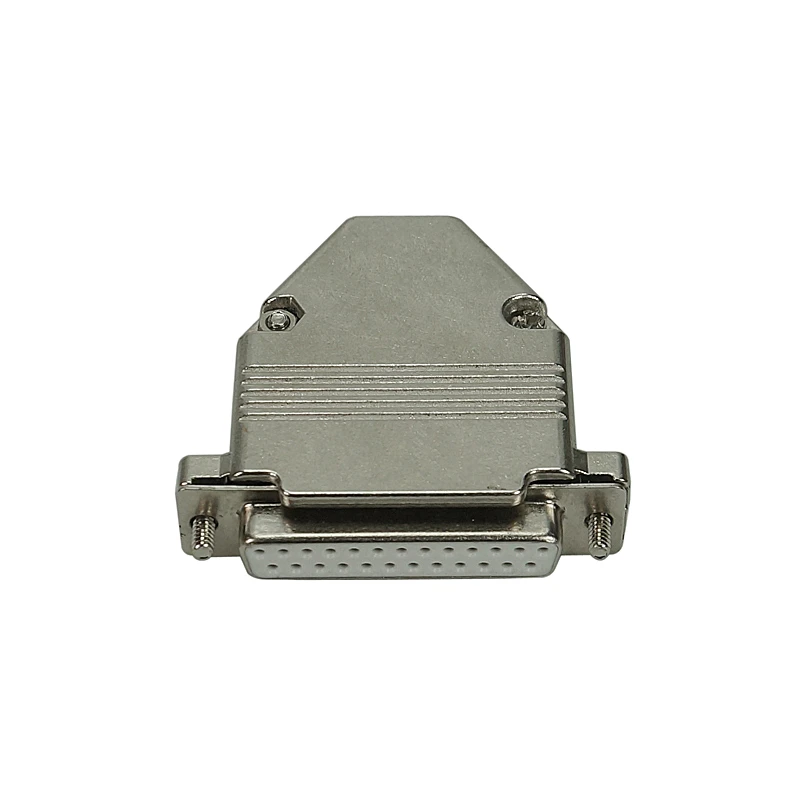

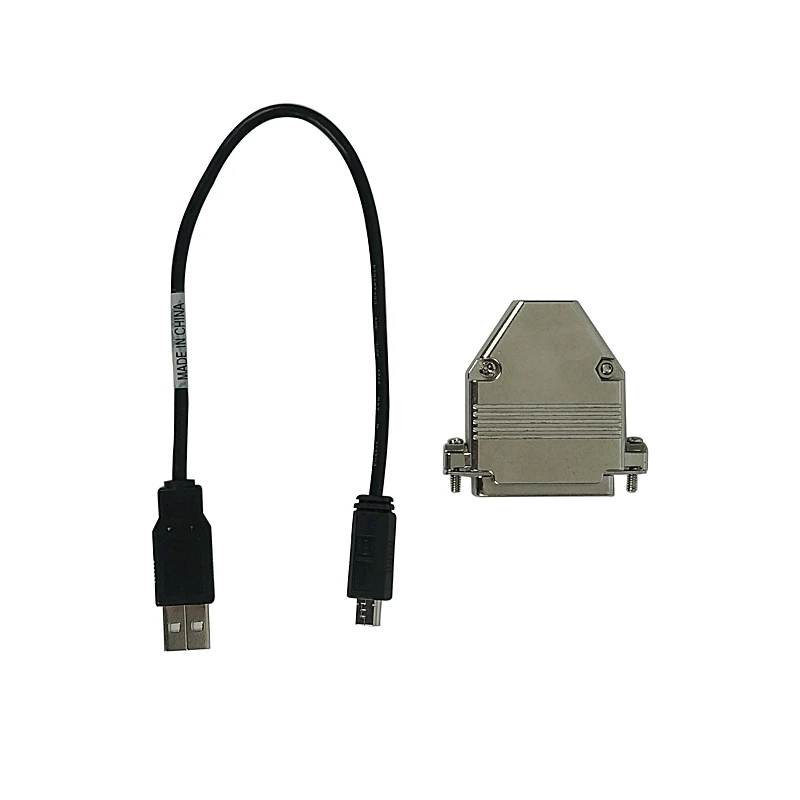

1 x USB к параллельному адаптеру LY-USB100

1 кабель USB для преобразования

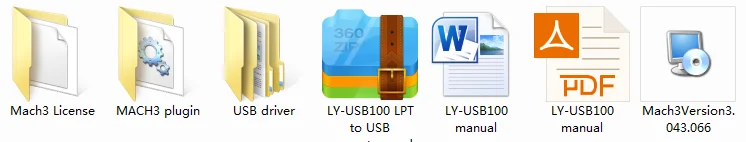

Руководство пользователя на английском языке

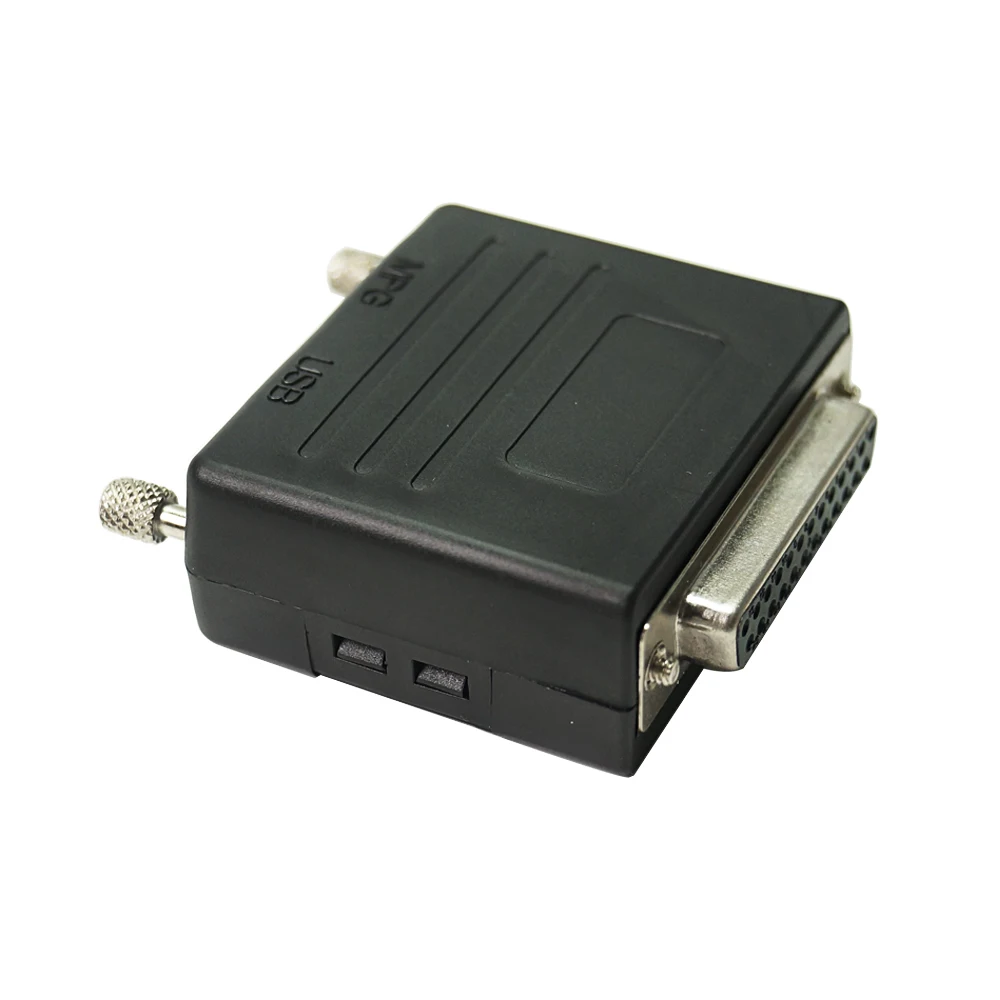

LY-USB200 USB в LPT порт Адаптер ЧПУ маршрутизатор контроллер для Mach3

Характеристики:

LY-USB200 поддерживает программное обеспечение Mach3 и последовательный порт MPG, через USB для связи с компьютером.

LY-USB200 контроллер движения принимает рамки дизайна руки. Конструкция руки включает в себя коммуникацию, кодеаналитический, основной алгоритм и импульсное развитие. Рациональный дизайн, удобный в эксплуатации.

Руководство представляет график работы, подключения и использования наших профессиональных

Контроллер движения для гравировального станка. С помощью множества чертежей пользователи могут узнать

Как быстро использовать этот контроллер движения. (Пожалуйста, свяжитесь с нами, если вам нужна полная инструкция.)

Особенности:

1. Поддержка USB;

2. 5 портов входной интерфейс для обычных цифровых данных;

3. 3 порта выходной интерфейс для обычных цифровых данных;

4. 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);

5. Может поддерживать 6 с одноосным шаговым систем, 200 кГц импульсный выход для каждой оси;

6. Рычаг управления движением чип;

7. Совместим с входом MPG, поддерживает цифровой дисплей MPG от нашей компании.

8. Внешний вид и размер изделия

9. Контроллер движения NC200 имеет пластиковую конструкцию корпуса.

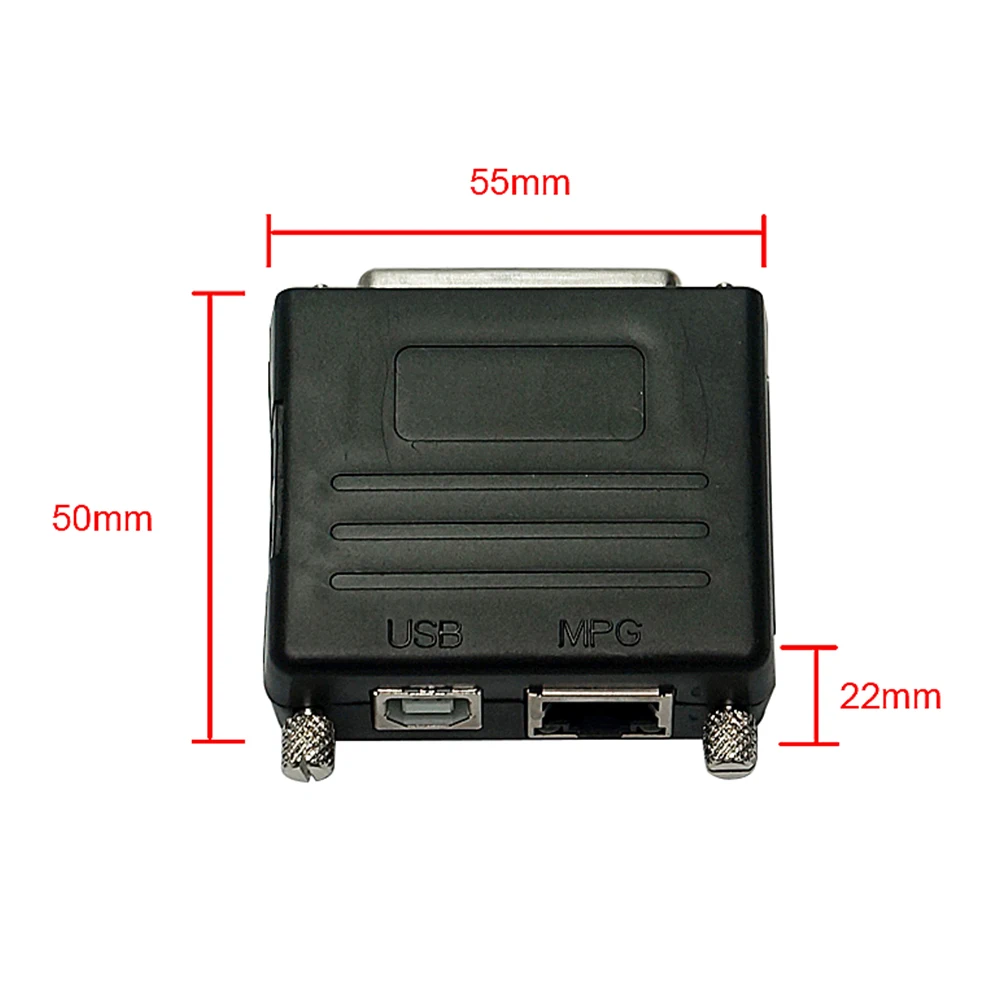

10. Общий размер 56,8 мм * 54,1 мм * 22 мм

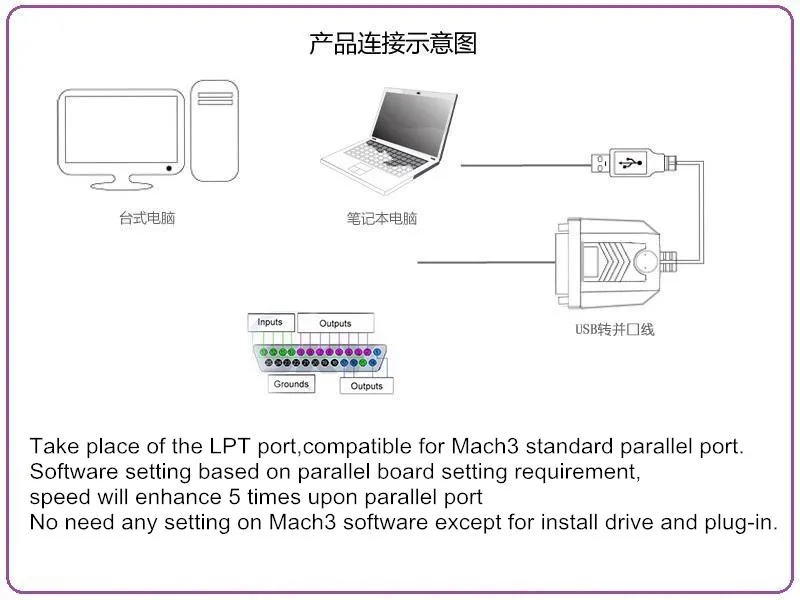

Определение и метод подключения продукта:

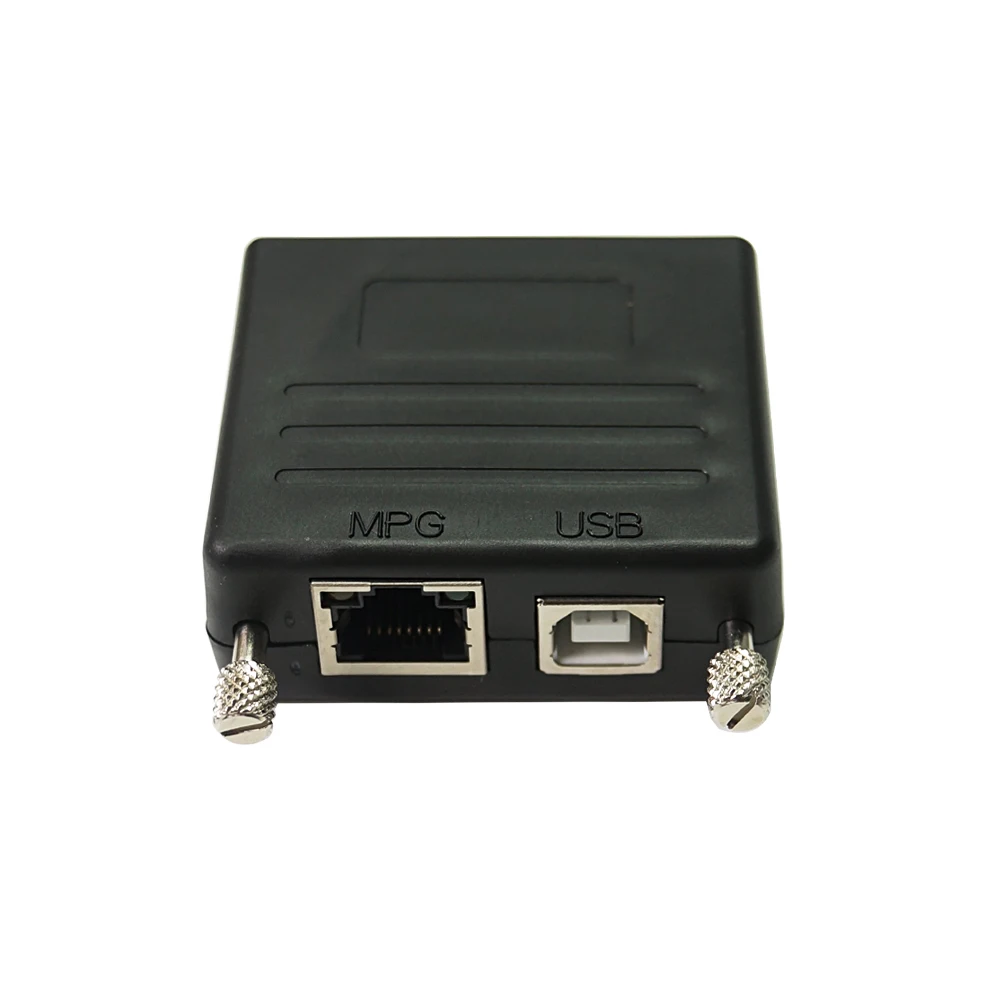

Подключение контроллера включает Интерфейс подключения USB, интерфейс MPG и порт контроллера LPT.

1. Порт USB

USB порт связи, NC200 общаться с mach3 через него.

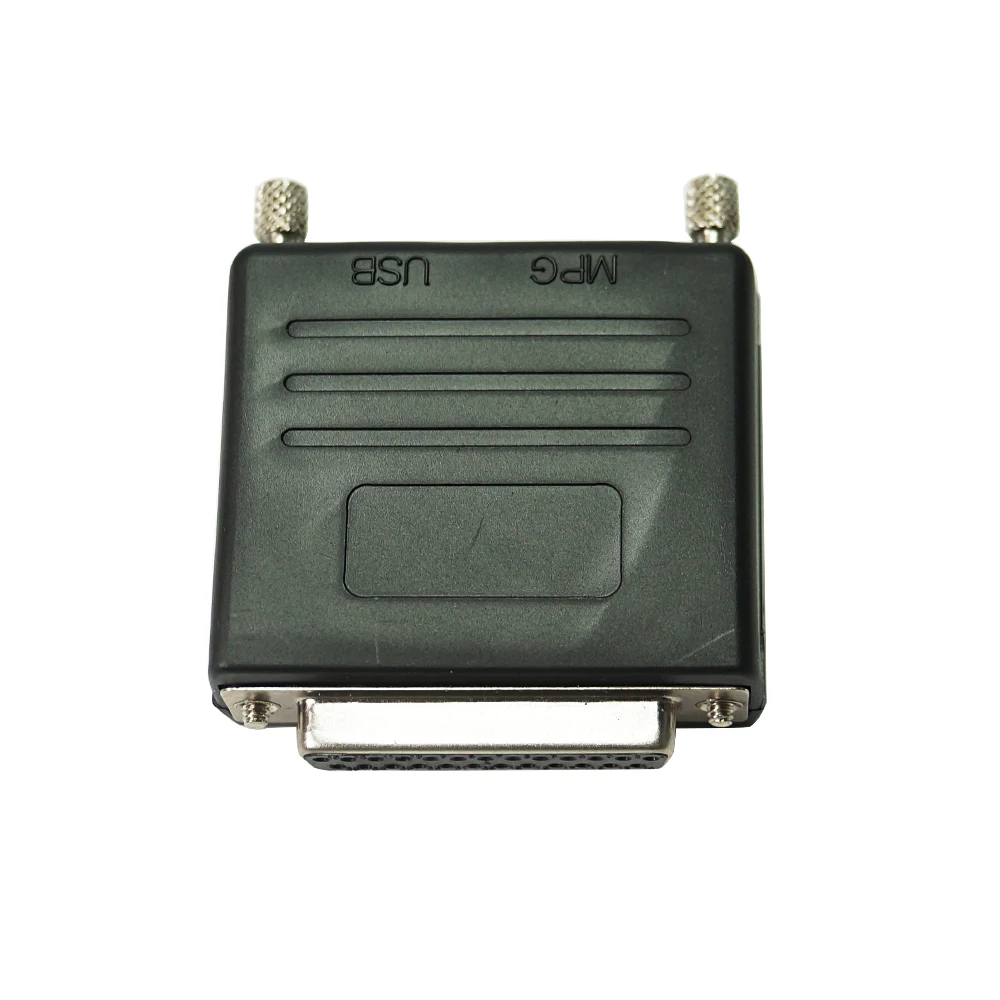

2. Интерфейс контроллера LPT

Это PIN1 до PIN13; Во втором ряду, справа налево, это PIN14-PIN25.

PIN1-PIN9,PIN14,PIN16,PIN17 являются выходными контактами, которые могут быть установлены как PWM, обычный выход и шаговый порт управления двигателем. И PIN10-PIN13,PIN15 являются входными контактами, которые могут быть установлены в качестве зонда, лимита, эстопа и дома

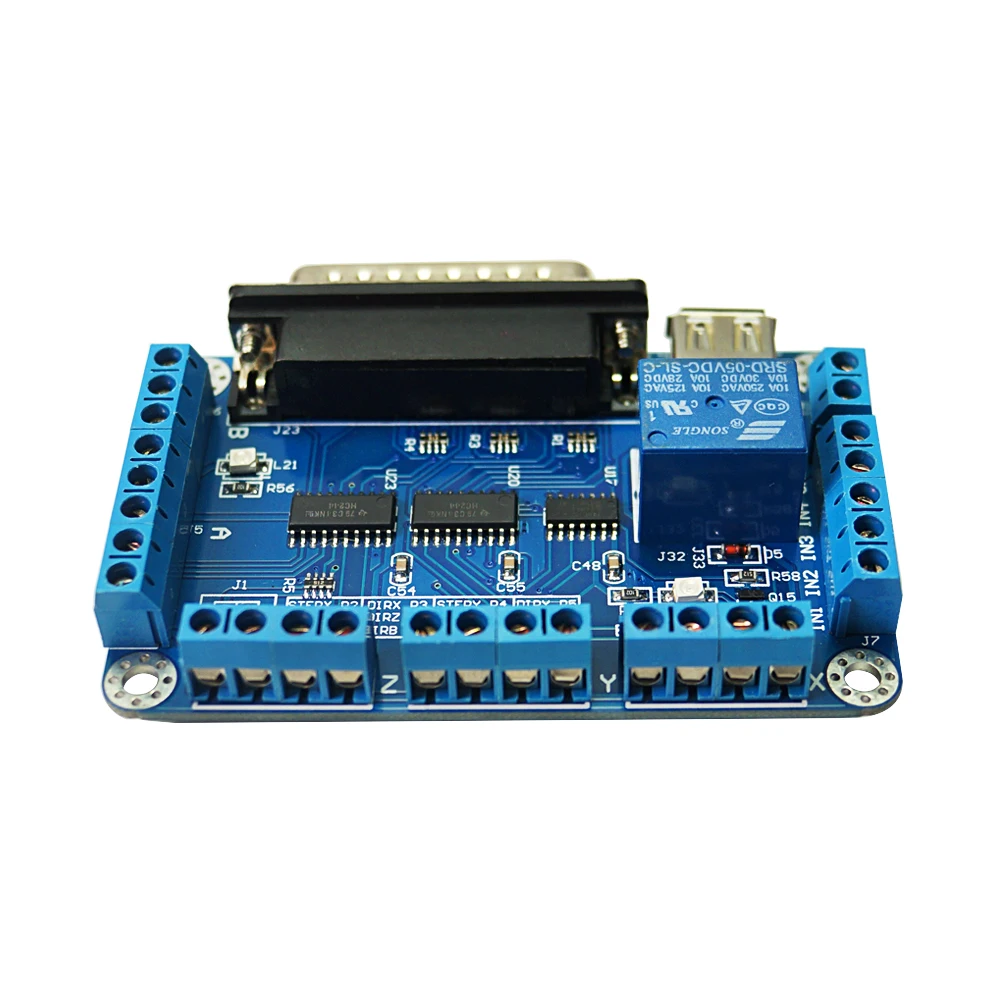

Интерфейс управления шаговым Драйвером

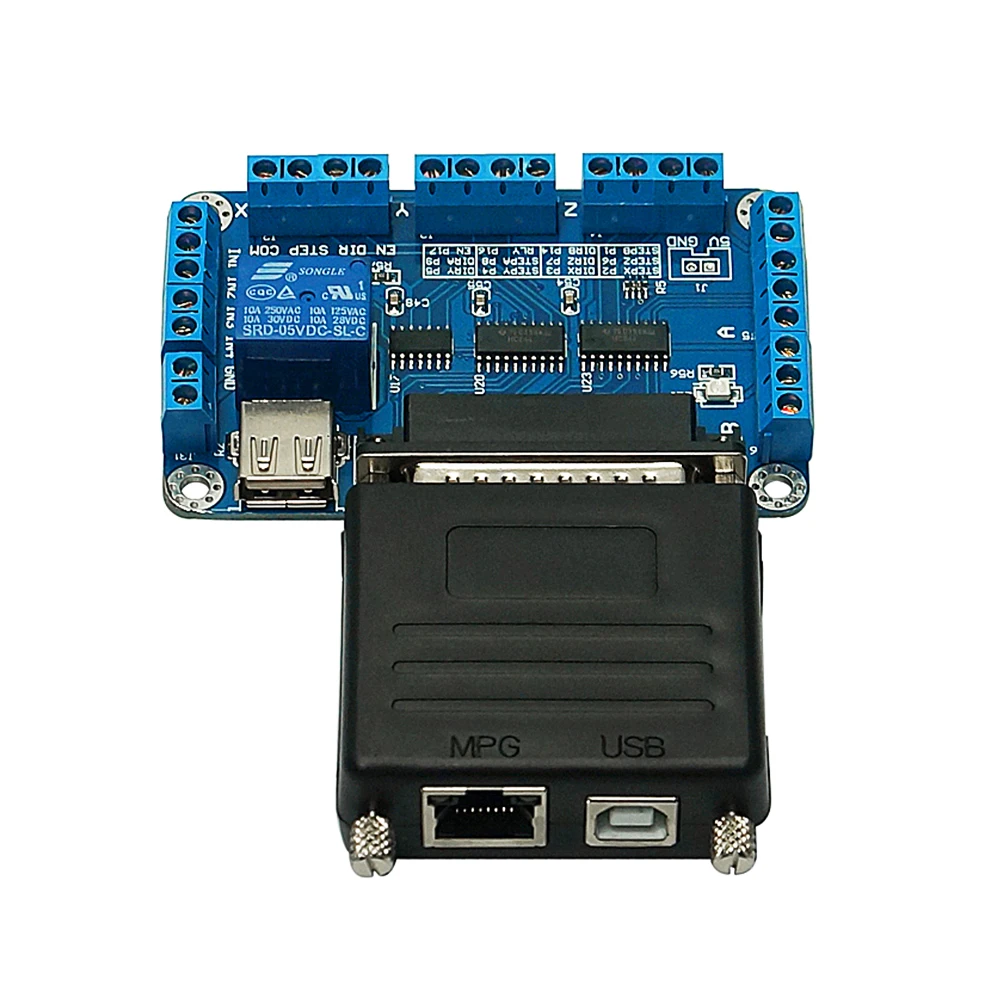

LY-USB200 может заменить порт LPT компьютера и работать лучше, чем порт LPT компьютера. Этот порт подключается к плате шагового драйвера

3. MPG соединение

Как показано на 2 месте расположения последовательного порта MPG, тип порта RJ45, то есть общий стандартный сетевой интерфейс.

Серийный импульсный генератор является стандартным импульсным генератором, оси выбора, такие как выбор мощности через последовательный порт и хост-взаимодействие.

Ручной штырь последовательного порта, ссылка на ярлык 2-4, слева направо для PIN1-PIN8 заказа. Контрольная Таблица определения импульсного штифта для последовательного порта 2-2. Серийный порт ручной импульсный с использованием метода справки Серийный порт ручной импульсный Пользователь manua

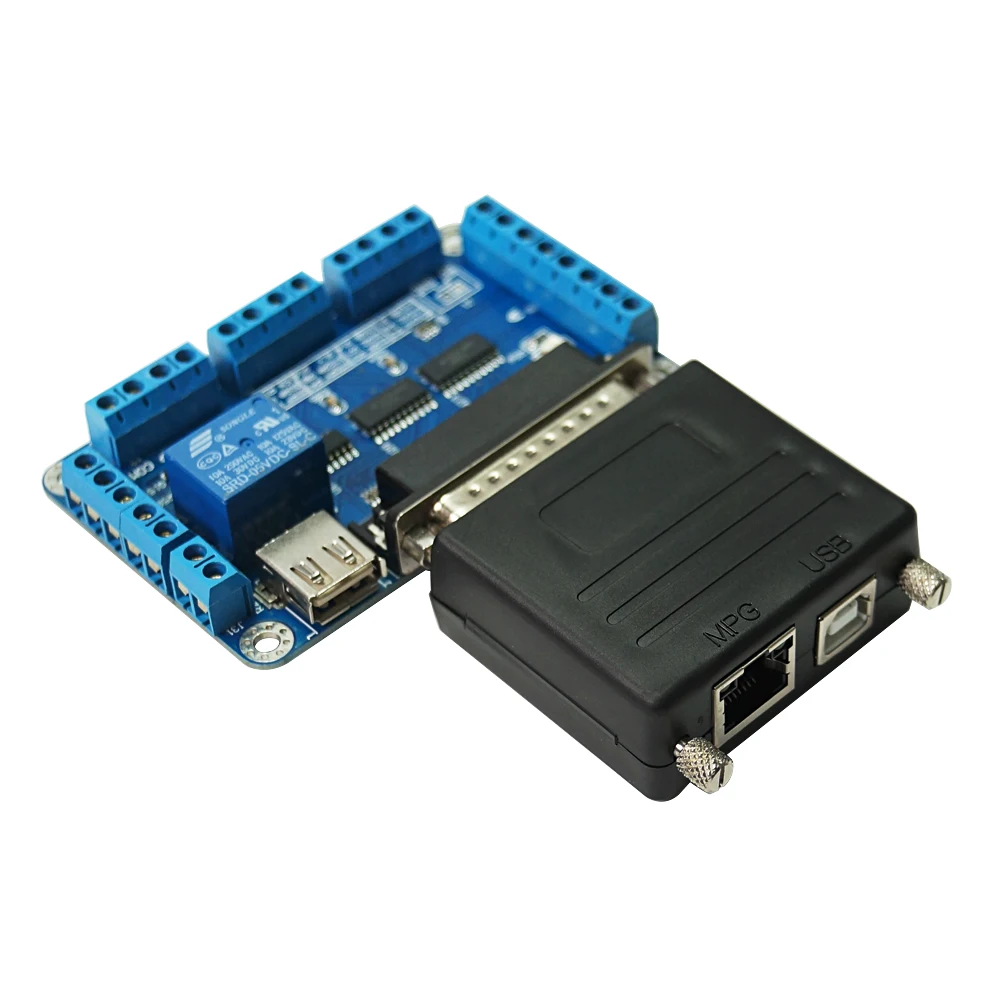

1 x CNC MACH3 MPG USB для параллельного LPT порта конвертер 6 осей контроллер движения 200 кГц

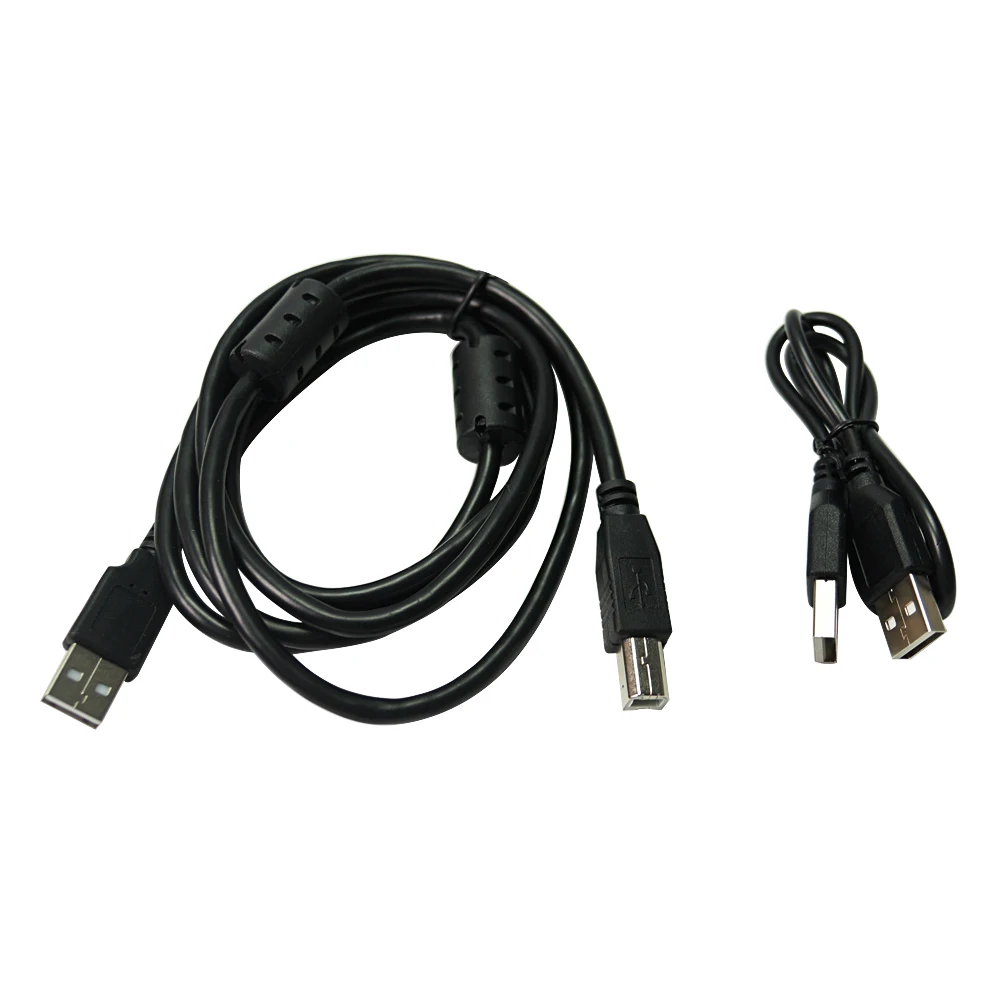

1 х USB кабель

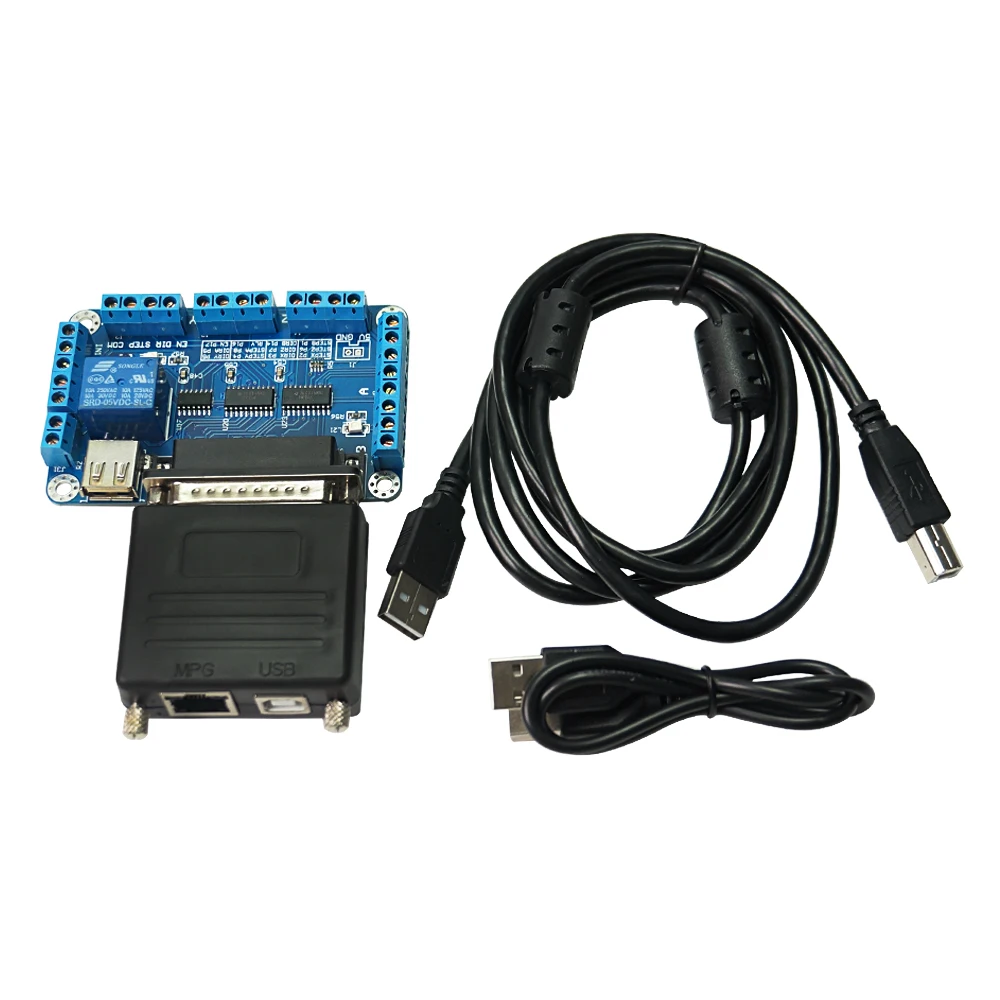

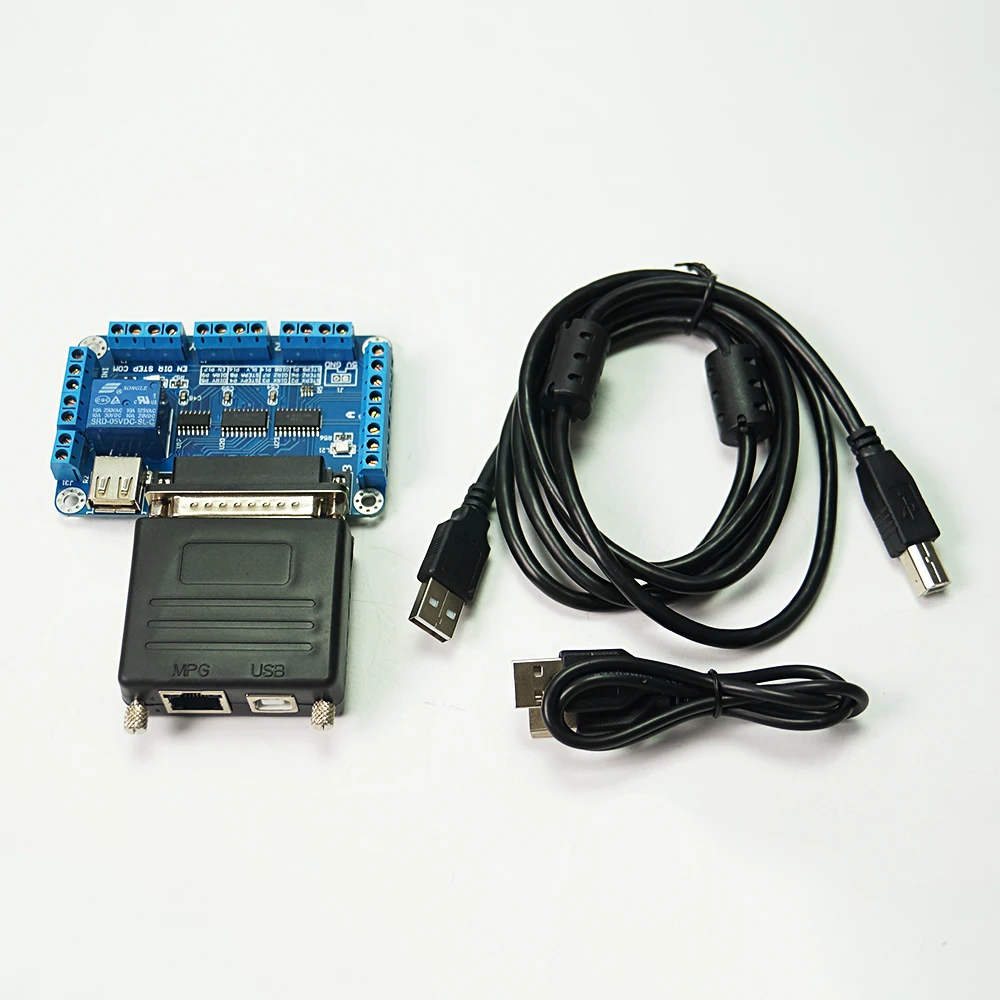

Посылка внутри:

1 x USB к параллельному адаптеру LY-USB200

1 х USB кабель

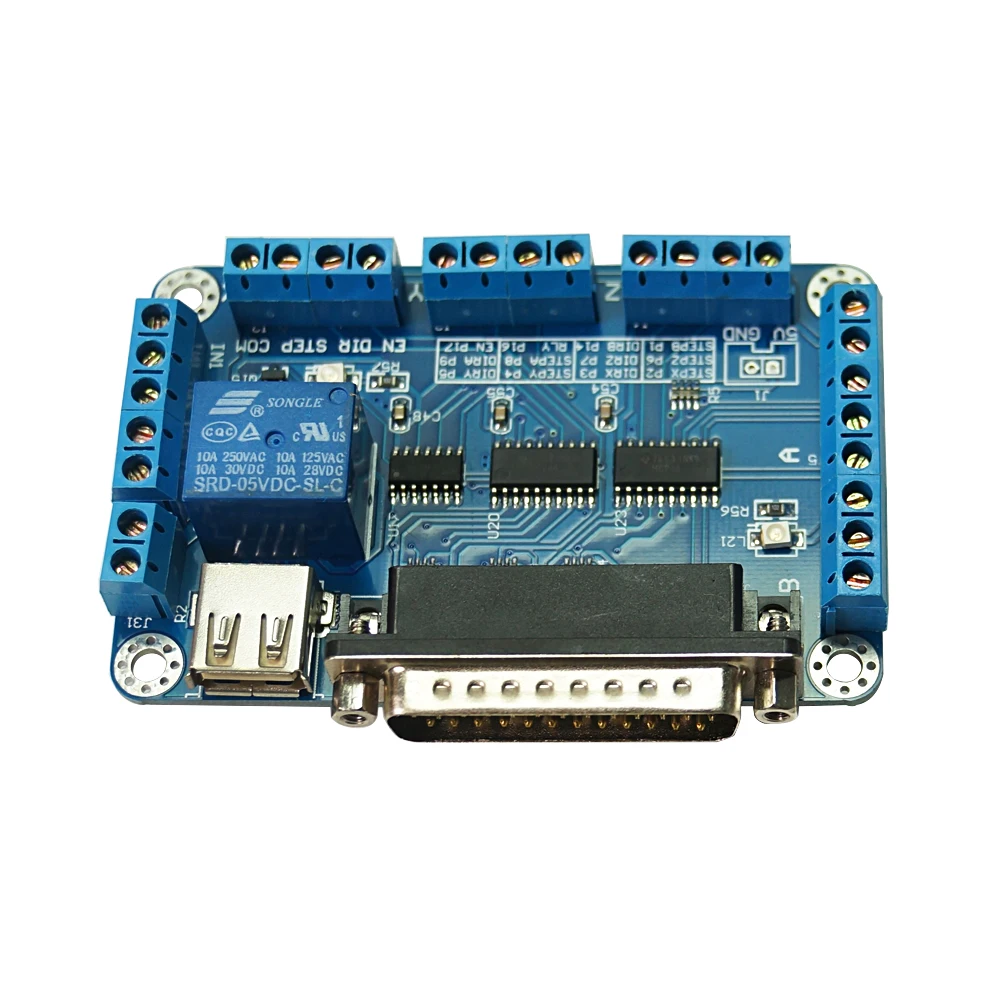

Карта расширения PCI-1 шт.
