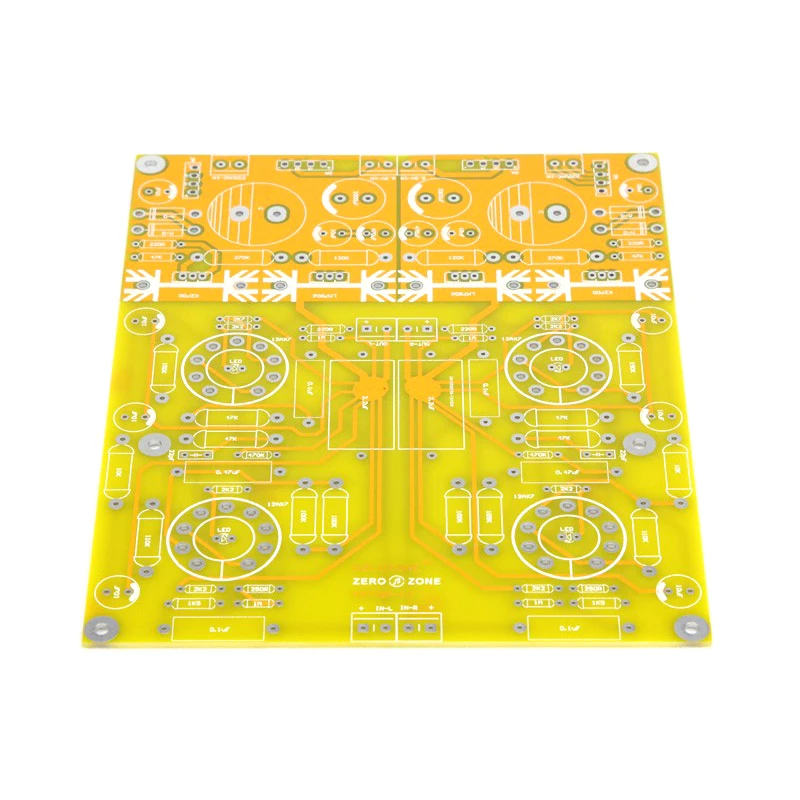

Accuphase C245 полностью сбалансированная плата preamp PCB

  Параметры:   Цена-это набор печатных плат:   Установка трансформатора и выпрямителя мостового стека, этапы ввода в эксплуатацию электроплаты;   1. 1 тороидальный трансформатор с винтами 8*75 мм, изоляционными прокладками, прокладками, пружинными средами, гайками   2. Мостовой стек IR 36MB40A 2   3. Высоковольтный конденсатор 103/1КВ 8   Сначала используйте винты PWM4 × 20 мм и гайки M4 для крепления двух мостов выпрямителя к нижней пластине и приварите 103 конденсатора на стоге моста. Затем установите трансформатор на пол шасси.   4. После подключения трансформатора и платы питания, сделайте защитное устройство, используйте лампу 60 Вт   5. Подключите устройство защиты питания к вкл. Лампа-светильник очень яркая, что указывает на наличие проблем с схемой. Выключите питание немедленно и узнайте, правильно ли проводка цепи. Если вы включите питание и медленно Включите светильник, это означает, что схема нормальная, а затем используйте мультиметр для проверки каждой точки напряжения. Обратите внимание, что в это время Высокое напряжение не фильтруется, поэтому напряжение слишком низкое, и напряжение может считываться нормально после подключения платы усилителя.   6. После того, как напряжение платы питания является нормальным, начните устанавливать среднюю силовую трубку и силовую трубку платы усилителя.   1. Транзистор 2SA1360 2 Q13   2. Транзистор 2SC3423 4 Q14, Q15   3. Транзистор 2SA1078, 2SC2528 2 Q23, Q18 каждый   4. Слюда Лист 13 × 19 мм 4 листа Q23, Q18   5. 4 изоляционные частицы для Q23, Q18   Примечание: согните булавки и коротко обрежьте их. Используйте провод φ1 мм 40 мм для подключения к контактам. Используйте heat 1.5мм 4 мм длинную Термоусаживаемую трубку, чтобы направлять нагрев в середине штифтов.   6. Силовая трубка 2SA1216, 2SC2922 4 Q27, Q28, Q26, Q25 каждый   7. Слюда таблетки 38 × 24 мм 8 таблеток Q27, Q28, Q26, Q25   Примечание: согните булавки, нанесите sap на диффузор, наденьте лист слюды, установите трубку и используйте Комбинированный винт TM для трубки средней мощности   3 × 8 мм, 10 шт, ТМ комбинированные винты для силовой трубки 3 × 12 мм, 16 шт. Прикрепите трубку к радиатору.     9. Подготовьте Плата усилителя к источника питания доска с диаметром 1,6 мм и длиной 95 мм, 12 шт.   10. Подключите кабель питания и кабель усилителя, обратите внимание на установку в заказе и проверьте снова.   11. Тест:   1. Сначала Подключите плату усилителя и используйте защитное устройство перед входом 220 В. Операция такая же, как у платы питания. После отсутствия проблем выключите защитное устройство. Сначала Проверьте выход платы усилителя и Подключите входной терминал платы усилителя к замыканию на короткое замыкание. Для состояния Используйте файл напряжения постоянного тока мультиметра, черный тестовый провод должен быть подключен к плате усилителя заземления, И Красный тестовый провод должен быть подключен к выходному порту платы усилителя. Тестовое напряжение должно быть ниже 0 В, после завершения теста.   2. Для измерения статического тока простая операция заключается в использовании файла напряжения постоянного тока мультиметра для подключения обоих концов любого резистора 0,33r/5 Вт на плате. Используйте небольшую керамическую отвертку для регулировки резистора P1 на плате усилителя. Регулировка по часовой стрелке заключается в уменьшении тока, а регулировка против часовой стрелки заключается в повышении тока. Его можно регулировать только до 30 мВ. Если радиатор достаточно большой, его можно отрегулировать должным образом в прошлом.   3. Как преобразовать 30 мВ, измеренные выше, в ток?   Закон Ома: I = U / R   U: = Напряжение, V   R: = сопротивление, Ω   I: = ток, A   Разделите измеренное напряжение 30 мВ на сопротивление 0,33 Ом, которое равно 90 мА, и 90 мА-это ток покоя. После завершения теста удалите и протестируйте другую доску. Метод такой же. После тестирования двух плат выключите питание, отсоедините вход от земли и подключите сигнальный кабель. Прибор может быть непосредственно подключен к динамику и включен.   4. Эти инструкции по эксплуатации только для справки!

Посылка:

1 плата мощности, 2 платы усилителя





1. Очистите Рабочий стол перед установкой компонентов, чтобы избежать падений или неправильных деталей;   2. Порядок сборки компонентов начинается от короткого, мы начинаем с диода переключателя, 1N914, печатной платы Серийный номер: D12, D13, установка завершена и зафиксирована оловом;   3. Затем установите диод выпрямителя 1N4007 и серийный номер поверхности печатной платы: D3, D4, D5, D6, D7, D8, D9, D10, D11;     4. По-прежнему установить 1 / 4 Вт резистор, плата печатной платы, серийный номер:   1. 100 евро 1 / 4 Вт 1 цвет кольцо: коричневый черный R15   2,2. 74K Европа 1 / 4W 1 цвет кольцо: красный фиолетовый желтый коричневый R10   3,18 K Европа 1 / 4W 1 цвет кольцо: коричневый, серый, черный, красный R12   4,33 K евро 1 / 4W 4 цвета кольца: оранжевый черный красный R1, R2, R3, R4   5,91 K евро 1 / 4W 1 цвет кольцо: белый, коричневый, черный, красный R16   6,56 K евро 1 / 4W 4 цвета кольца: зеленый синий черный красный R13, R14, R17, R18     5. Продолжайте устанавливать резистор 1 Вт, серийный номер печатной платы: 1. 1,3 K евро 1 Вт 1 цвет кольца: коричневый, оранжевый, красный, R11     6. Установите 2 Вт Резистор, печатная плата серийный номер:   1.2.74K евро 2W 1 цвет кольцо: красный фиолетовый желтый коричневый R9   7. Установка управления защиты рога IC   Серийный номер печатной платы: HA12002 U1   8. Установите Резистор 3 Вт/5 Вт, серийный номер печатной платы:   1,390 Евро 3 Вт 1 R19   2,10 Евро 5 Вт 2 R6, R8   Применение тефлоновая трубка диаметром 1,5 мм и манжетой из 8 мм, чтобы иметь возможность работать с две ноги резистор Перед пайки схема;   9. Установите Гнездо безопасности, серийный номер платы PCB:   1. Коробка трубки предохранителя с прозрачной крышкой 4 F1, F2, F3, F4   10. Монтажный клеммный блок и конденсатор, печатная плата серийный номер:   1. KF129-3 шаг ноги 5,08 мм 2 J1, J2   2. KF129-6 5,08 мм Шаг 2 J3, J4   3. KF129-12 шаг 5,08 мм 1 J5   4. 22NF / 400V конденсатор с алюминиевой крышкой, высокого разрешения 10 мм, 2 C13, C14   5. RTE24024 2 Y1, Y2   11. Установка электролитических конденсаторов, трехклеммная трубка регулятора напряжения, номер поверхности печатной платы:   1. Серия Ruby TWSS 10 мкФ/50V 5 * 11_2.54mm 4 шт. C15, C17, C22, C23   2. Серия Ruby TWSS 220 мкФ/25 в 8 * 16_3.5мм 5 шт. C16, C18, C19, C20, C21   3. KA7824 TO-220 1 U2   12. Установите Резистор 3 Вт/5 Вт, серийный номер печатной платы:   1,47 Евро 3 Вт 1 R20   2,10 Евро 5 Вт 2 R5, R7   Применение тефлоновая трубка диаметром 1,5 мм и длиной 8 мм, чтобы иметь возможность работать с две ноги резистор Перед пайки схема. Резисторы R5 и R7 являются выходными резисторами. Длина должна быть 17 мм. Используйте эмалированный провод φ0,5 мм, чтобы накрутить резистор на 23 витка, и припайте две футы к резистору.   13. Установите основной фильтрующий конденсатор, серийный номер печатной платы:   1. Серия Ruby PET 10000 мкФ/63 в 30*50_10 мм 4 шт. C9, C10, C11, C12   Во-вторых, SugdenAU51P MK II усилитель платы компоненты шаги установки;   1. Установите вторичную трубку, серийный номер печатной платы:   1,1 1N914 DO-35 10 D1, D2, D3, D4, D6, D7, D9, D10, D17, D23   2. LN2G светодиодный Светодиодный трубки DO-35 4 D12, D13, D15, D16     3,1 1N4003 DO-41 8 D5, D8, D19, D20, D21, D22, D25, D26   4,1 1N4730A 3V9 DO-41 2 D18, D24   5. 1N4745A 16V DO-41 2 D11, D14     2. Сначала нужно установить 1 / 4 Вт резистор, плата печатной платы, серийный номер:   1. 0 евро 1 / 4 Вт 11 цветов кольца: черный Ra, Rb, Rc, Rd, Re, Rf, Rg, Rh, Ri, Rj, Rk   2.2.2 евро 1 / 4 Вт 4 цвета кольца: красный, черный, серый R37, R38, R39, R40   3.4.7 евро 1 / 4 Вт 2 цвета кольца: желтый, фиолетовый, черный, серый R20, R25   4,47 евро 1 / 4 Вт 1 цвет кольцо: желтый фиолетовый черный золотой R21   5,100 евро 1 / 4 Вт 4 цвета кольца: коричневый черный R27, R29, R32, R35   6. 180 евро 1 / 4 Вт 1 цвет кольцо: коричневый, серый, черный, R51   7,330 евро 1 / 4 Вт 2 цвета кольца: оранжевый, черный, R6, R13   8,390 евро 1 / 4 Вт 2 цвета кольца: Оранжевый Белый Черный R10, R16   9,620 евро 1 / 4 Вт 2 цвета кольца: синий красный черный R5, R12   10,1 K Европа 1 / 4W 3 цвета кольца: коричневый черный коричневый R1, R18, R52   11.1.2K Европа 1 / 4W 4 цвета кольца: коричневый, красный, черный, коричневый R41, R42, R43, R44   12.1.5K Европа 1 / 4W 3 цвета кольца: коричневый зеленый черный коричневый R19, R28, R30   13.2.4 4K евро 1 / 4W 4 цвета кольца: красный желтый черный коричневый R4, R7, R11, R14   14.5.1K Европа 1 / 4W 2 цвета кольца: Зеленый Коричневый Черный Коричневый R17, R22   14.7.5K Европа 1 / 4W 2 цвета кольца: фиолетовый, зеленый, черный, коричневый R53, R54   15.9.5K Европа 1 / 4W 2 цвета кольца: белый зеленый черный коричневый R33, R34   16,20 K Европа 1 / 4W 1 цвет кольцо: красный черный красный R2 17,100 K евро 1 / 4W 2 цвета кольца: коричневый черный оранжевый R3, R15   18,200 K евро 1 / 4W 1 цвет кольцо: красный черный оранжевый R9   19,560 K евро 1 / 4W 2 цвета кольца: зеленый синий черный оранжевый R55, R56   3. Установите резистор 1 Вт, серийный номер печатной платы:   1,27 евро 1 Вт 1 цвет кольцо: Красный Фиолетовый Черный R26   2,56 евро 1 Вт 2 цвета кольца: цвет зеленый, синий черный R23, R24   3.5.1K Европа 1W 2 цвета кольца: Зеленый Коричневый Красный R31, R36   4,56 K Европа 1W 1 цвет кольцо: зеленый синий оранжевый R8   4. Установите вал диода, печатная плата серийный номер:   1. Осевой оловянный пленочный конденсатор 47PF / 630V 1 C25   2. Осевой оловянный пленочный конденсатор 100PF / 630V 2pcs C8, C9   3. Осевой оловянный пленочный конденсатор 330PF / 630V 1 C1   4. Осевой оловянный пленочный конденсатор 680PF / 630V 2 C5, C6   5. Установка интегрированного IC/регулируемого резистора, печатная плата серийный номер:   1. Интегрированный IC LF441CN DIP-8 1 U1   2. Регулируемый резистор 1K 1 P1   6. Установка триода, печатная плата серийный номер:   1.2SA1428, 2SCC3668 каждый Q22, Q19   Примечание: (при установке 2SA1428, 2SCC3668 triode, пожалуйста, не устанавливайте его назад, Шелковый экран трубки находится на обеих сторонах платы PCB)   2.2SC2547 6 Q2, Q3, Q5, Q6, Q10, Q11 можно заменить на 2SC2240   3.2SA1085 2 Q7, Q8 можно заменить на 2SA970 Примечание: рекомендуется использовать оригинальную трубку.   4.2SA965Y, 2SC2235Y, каждый Q24, Q17   5,2 2 SA946Y, 2SC2229Y каждый Q21, Q20   6,2 2SB716, 2SD756 каждый 2 Q4, Q12, Q9, Q16   7. Установка керамических конденсаторов, номер поверхности PCB:   1. Керамический конденсатор с диэлектриком 472 / 100V 2 C14, C15   2. Керамический конденсатор 103 / 100 в 1 C25   3. BC CBB пленочный конденсатор 103 / 400V 2 C2, C3   4. BC CBB, самый популярный пленочный конденсатор, 473 / 250V 2 шт. C18, C20   8. Установите электролитический конденсатор/1 мкФ пленочный конденсатор, печатная плата серийный номер:   1. Конденсатор серии Rubycon TWSS 22 мкФ/50V 6,5 * 11_2.54mm 2 C4, C7   2. Rubycon TWSS серии конденсаторы 10 мкФ/100V 6,5 * 11_2.54mm 4 C10, C12, C19, C21   3. MKT370 серии 1 мкФ/63В 7,2*6 * 11_5mm 2 шт. C23, C24   9. Установка входного транзистора, печатная плата серийный номер:   1. Транзистор 2SK146BL 1 Q1   Примечание: при сварке полевой трубы, мы должны обратить внимание на электростатическую обработку, в противном случае статическое электричество легко повредит транзистор. Вентиляторы с паяльной станцией могут обрабатывать заземляющий провод, а затем припаять. Паяльная станция отсутствует. Вентиляторы предполагают, что после того, как железо будет горячим, отключите вилку питания, а затем припайте.   Если вы хотите использовать транзистор 2SK170BL, пожалуйста, установите два транзистора под ним.   10. Установка 0,33 Ом/5 Вт Резистор, печатная плата серийный номер:   1. VISHAY WK8 серия 0.33R / 5W 4 R45, R46, R47, R48   Примечание: Применение тефлоновая трубка диаметром 1,5 мм и манжетой из 12 мм, чтобы иметь возможность работать с две ноги резистор Перед пайки схема;   11. Установите электролитический конденсатор 220 мкФ/1000 мкФ и штырьковый припой, печатная плата серийный номер:   1. Конденсатор серии Rubycon TWSS 220 мкФ/100 в 16 * 24_7.5мм 2 C11, C13   2. Конденсатор серии Rubycon TWSS 1000 мкФ/63V 16 * 31_7.5mm 2 C16, C17   3. Штифты для припоя, каждая с длиной 9 мм и диаметром 1,27 мм медная проволока, 33 шт. сварены по бокам высокомощных трубок и трубок средней мощности;
