Штыревой разъем без сварки, если вам нужно сварить, пожалуйста, свяжитесь с нами перед заказом

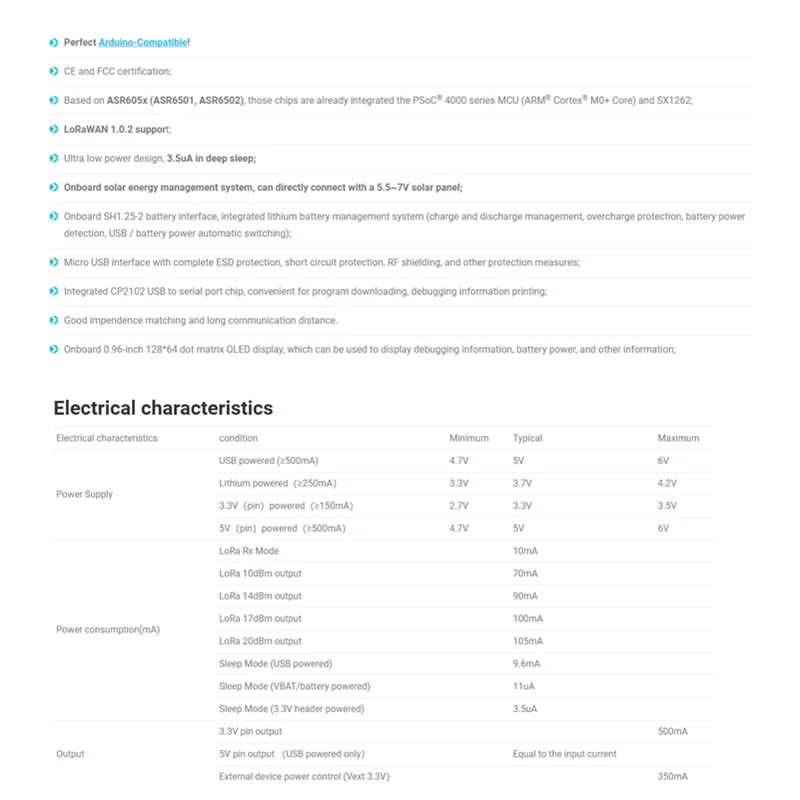

Обзор

Идеально подходит для Arduino!

Сертификация CE и FCC;

На основе ASR605x (ASR6501, ASR6502), эти чипы уже интегрированы в PSoC®4000 серия MCU (рычаг®Кортекс®M0 + Core) и SX1262;

Поддержка LoRaWAN 1.0.2;

Ультра низкая мощность дизайн, 3.5uA в глубоком сне;

Встроенная Солнечная энергия система управления, может напрямую подключаться с 5,5 ~ 7V Панель солнечных батарей;

Встроенный SH1.25-2 интерфейс батареи, интегрированная система управления литиевой батареей (управление зарядкой и разрядкой, защита от перезаряда, обнаружение заряда батареи, автоматическое переключение питания USB/батареи);

Интерфейс Micro USB с полной защитой от ЭСР, защитой от короткого замыкания, РЧ защитой и другими мерами защиты;

Интегрированный чип CP2102 USB для последовательного порта, удобный для загрузки программ, отладки печати информации;

Хорошее соответствие и дальние расстояния связи.

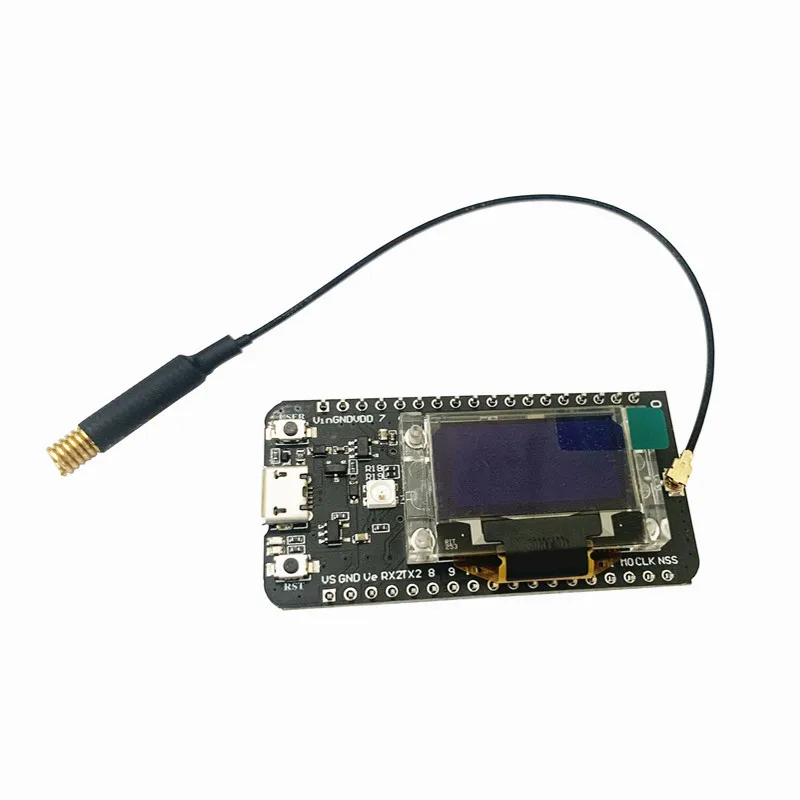

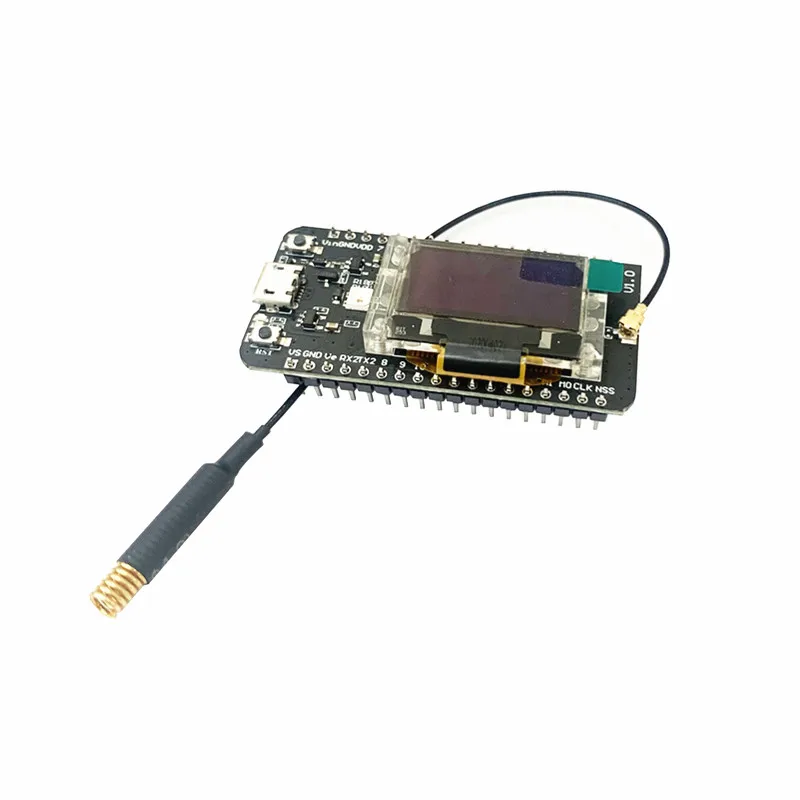

Встроенный 0,96 дюймовый 128*64 матричный oled-дисплей, который может использоваться для отображения информации об отладке, мощности аккумулятора и другой информации;

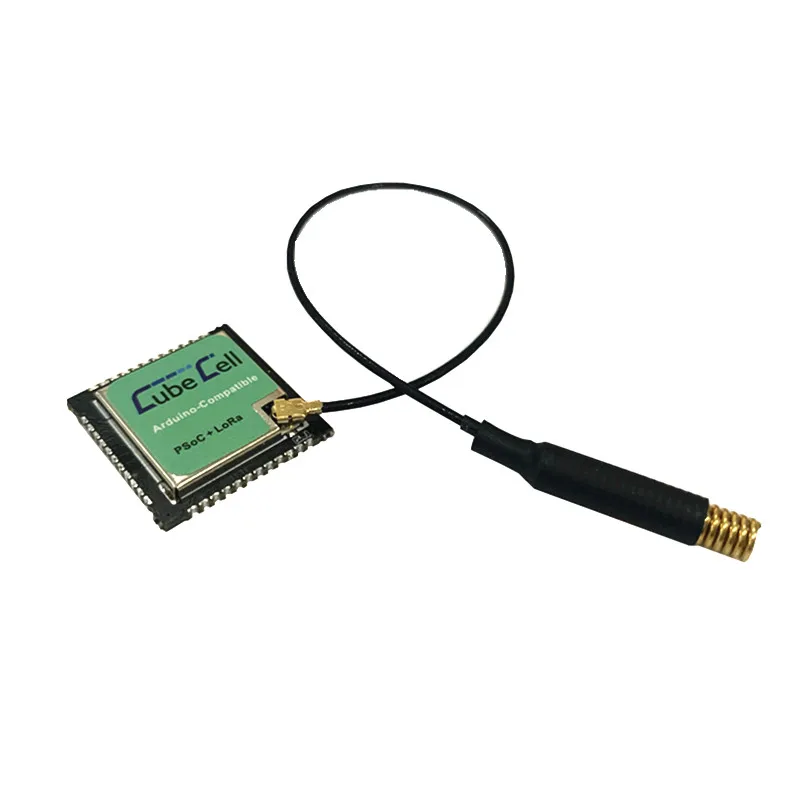

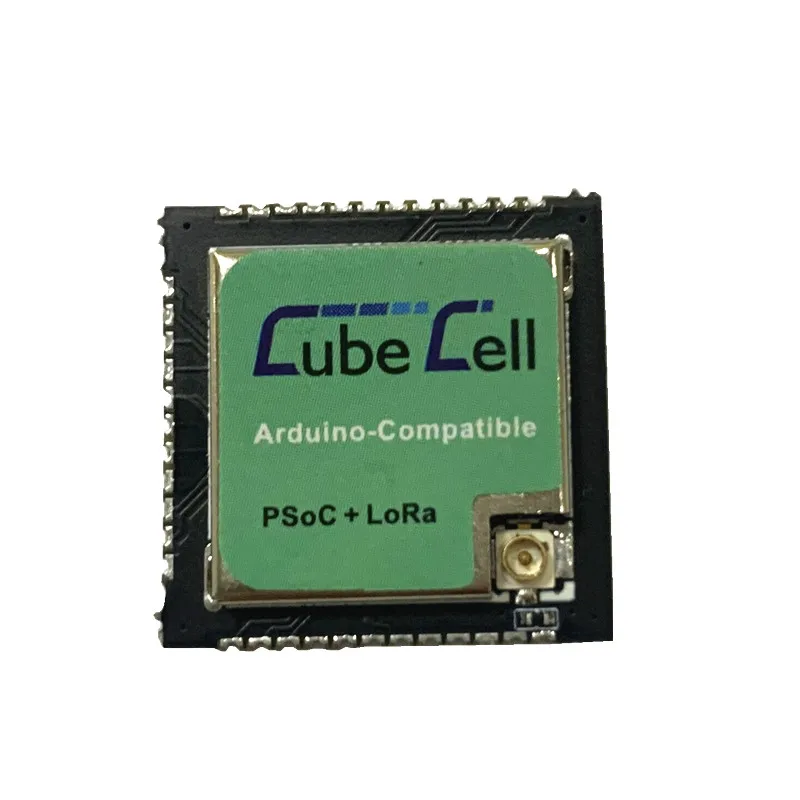

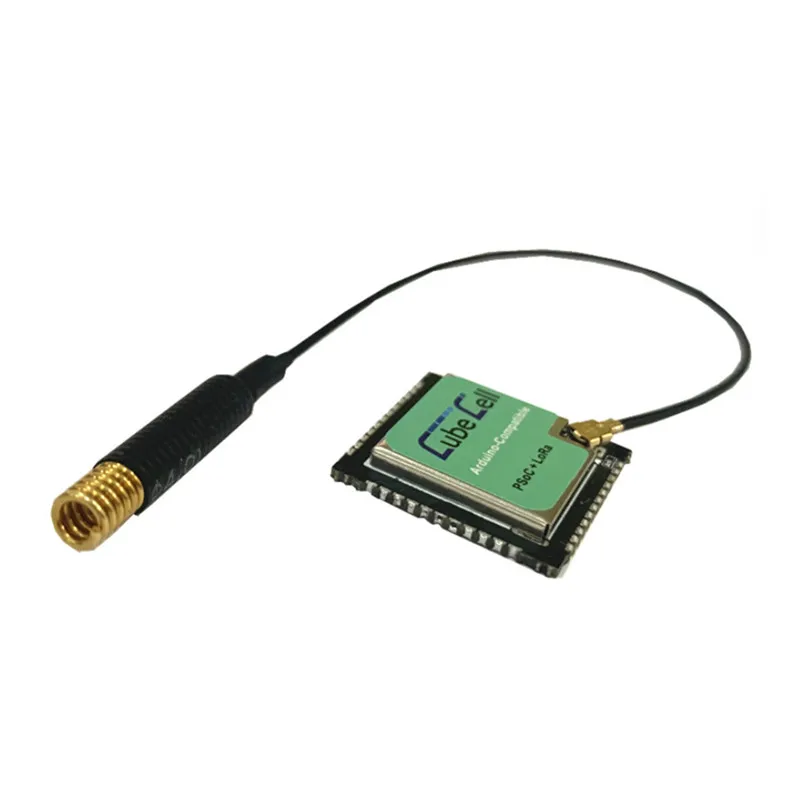

Модуль Feture

MCU:ASR6502 (48 МГц ARM®Кортекс®M0 + MCU, 128 Кб FLASH, 16 КБ SRAM)

Чип LoRa: ASR6502 (внутренний Собранный Semtech®Лора®Приемопередатчик SX1262)

LoRa Рабочий диапазон: EU_433, CN_470_510, EU_863_870, US_902_928

LoRa Максимальная выходная мощность: 21 дБ ± 1 дБ

Аппаратные ресурсы: UART x 2; SPI x 2; I2C x 2; SWD x 1;ADC x 3; COMP x 1, красный/зеленый/синий 12 бит ADC; 8-канальный DMA двигателя; 14 x GPIO

Вспышка: 128 Кб внутренняя вспышка

Интерфейс: 1.27X(12X2 + 11) Край штампа; LoRa антенна (IPEX) x 1

Размер: 20,32x20,32x2 мм

Низкая мощность: глубокий сон 3.5uA

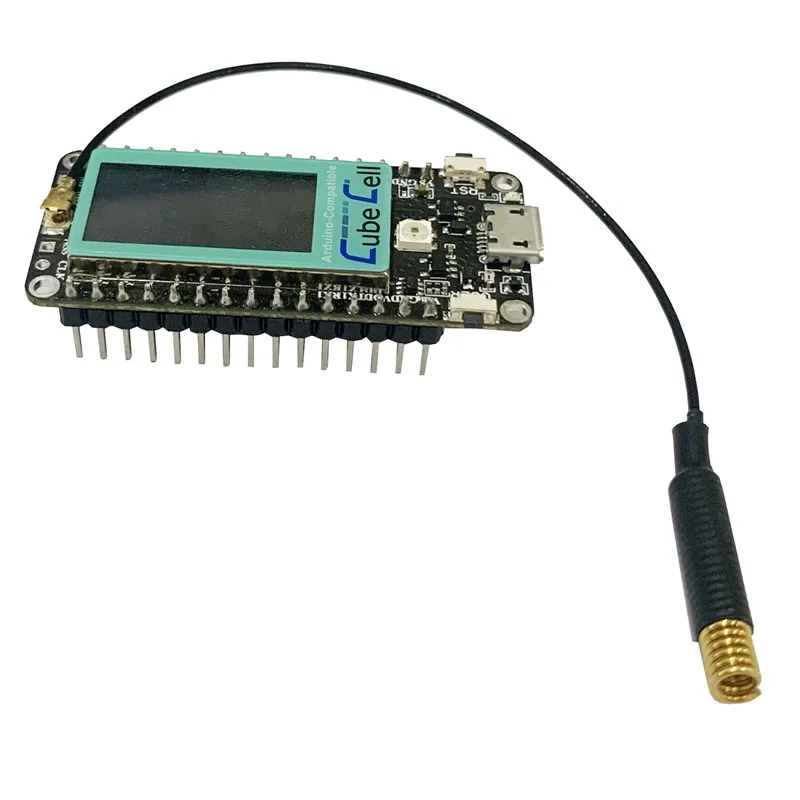

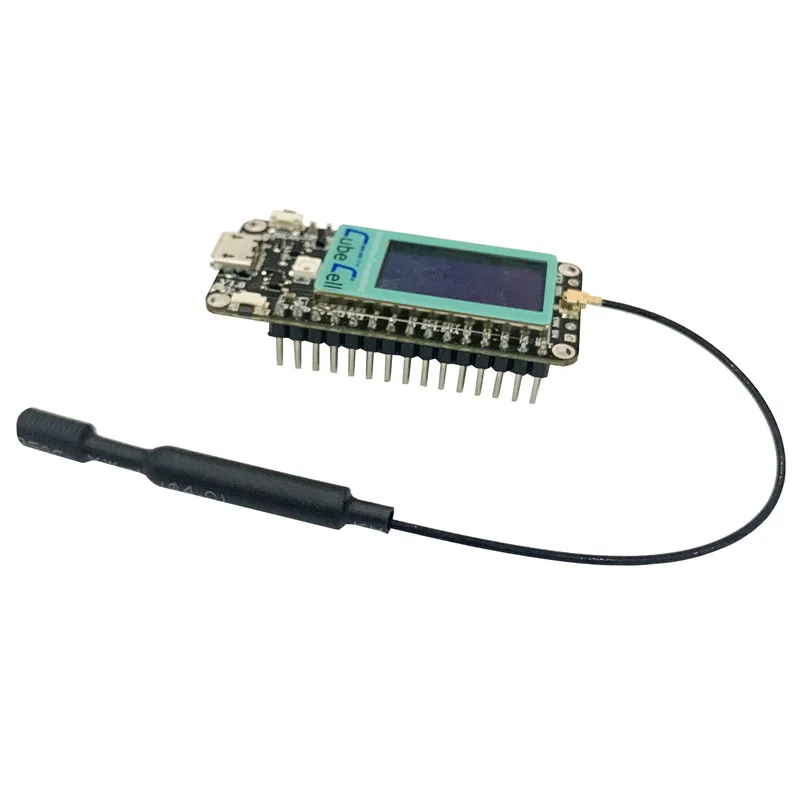

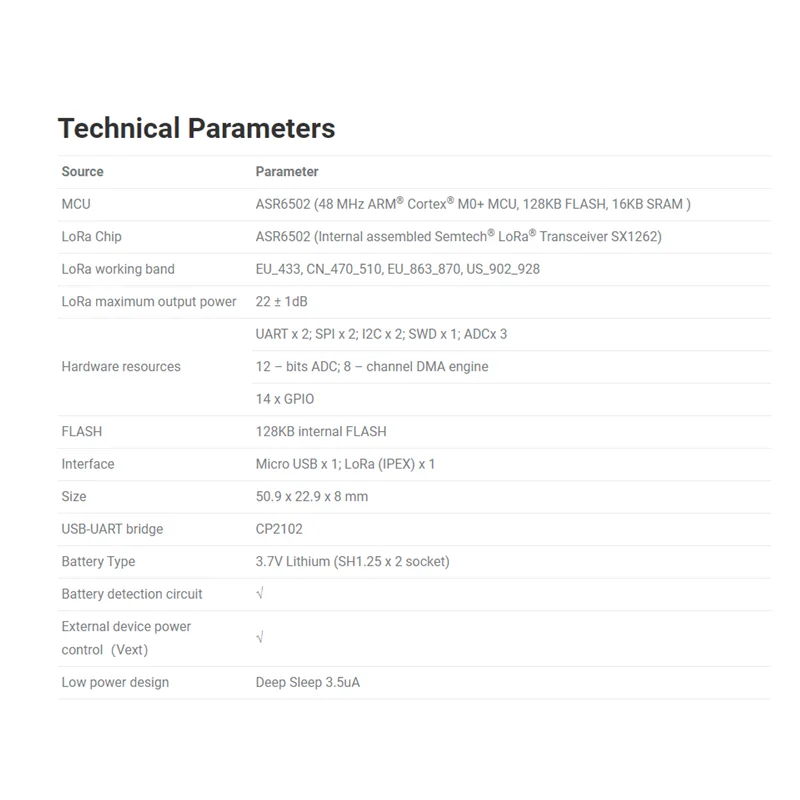

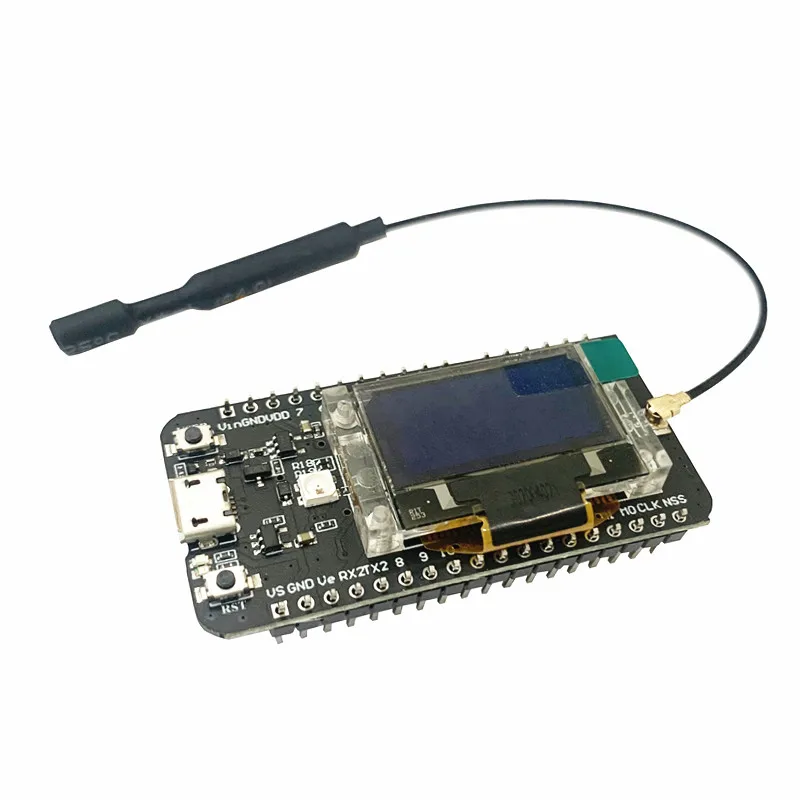

Форма для доски

MCU:ASR6502 (48 МГц ARM®Кортекс®M0 + MCU, 128 Кб FLASH, 16 КБ SRAM)

Чип LoRa: ASR6502 (внутренний Собранный Semtech®Лора®Приемопередатчик SX1262)

LoRa Рабочий диапазон: EU_433, CN_470_510, EU_863_870, US_902_928

LoRa Максимальная выходная мощность: 22 ± 1 дБ

Аппаратные ресурсы: UART x 2; SPI x 2; I2C x 2; SWD x 1; ADCx 3
12-бит ADC; 8-канальный DMA двигателя
14 x GPIO

Вспышка: 128 Кб внутренняя вспышка

Интерфейс: Micro USB x 1; LoRa (IPEX) x 1
Размер: 50,9x22,9x8 мм

USB-UART мост: CP2102

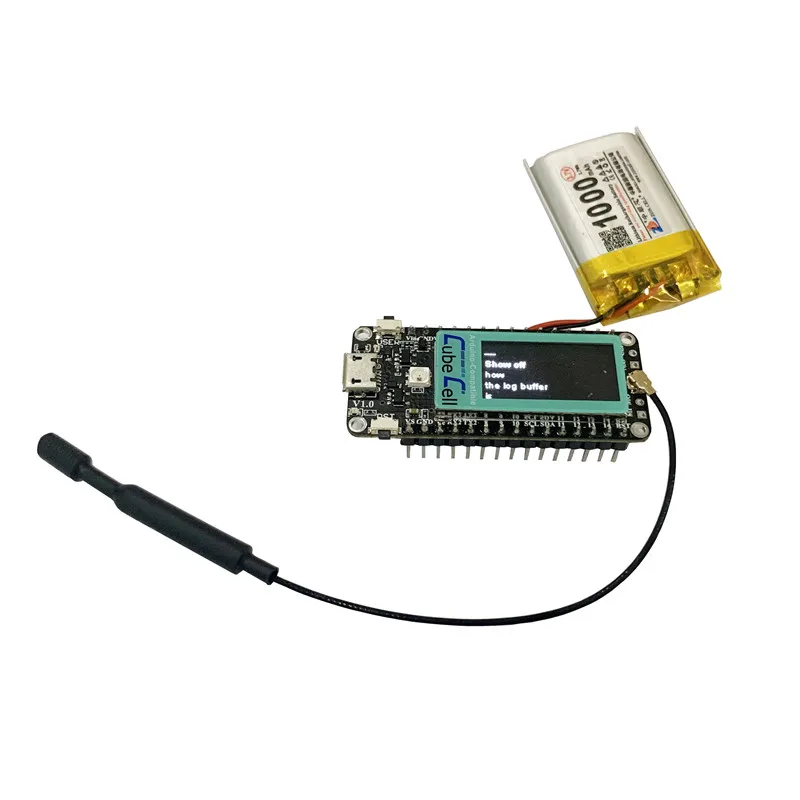

Тип батареи: 3,7 V литиевая батарея (SH1.25 x 2 разъем)

Схема обнаружения батареи: √

Внешнее устройство управления питанием (Vext):√

Низкая мощность: глубокий сон 3.5uA

433 МГц

868-915 МГц

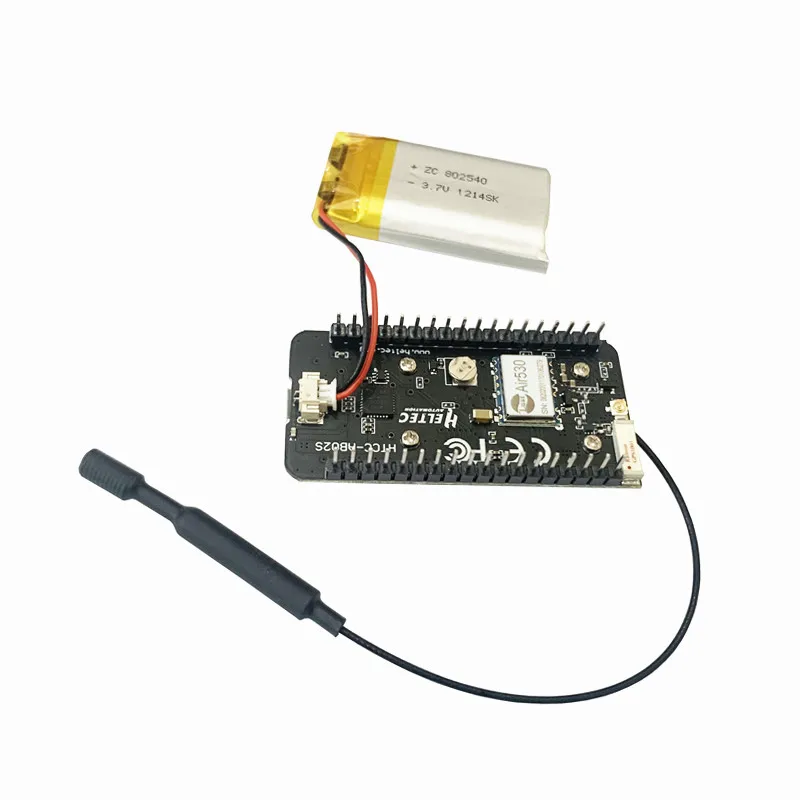

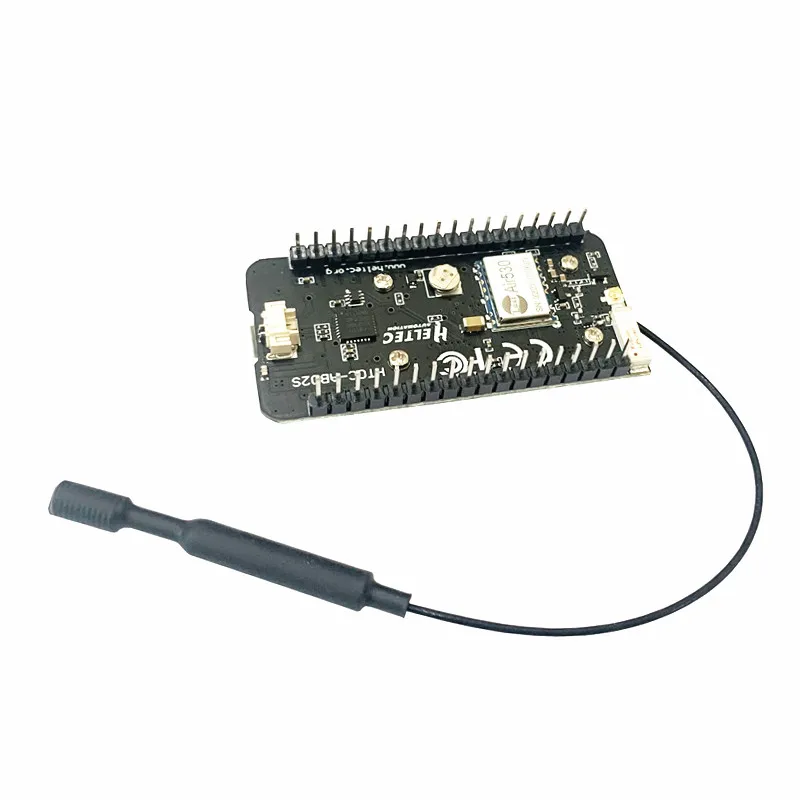

Кубецелл GPS-6502

Идеально подходит для Arduino!

Сертификация CE и FCC;

На основе ASR6052 эти чипы уже интегрированы в PSoC®4000 серия MCU (рычаг®Кортекс®M0 + Core) и SX1262;

Поддержка LoRaWAN 1.0.2;

Ультра низкое энергопотребление, 50uA в глубоком сне;

Встроенная Солнечная энергия система управления, может напрямую подключаться с 5,5 ~ 7V Панель солнечных батарей;

Встроенный SH1.25-2 интерфейс батареи, интегрированная система управления литиевой батареей (управление зарядкой и разрядкой, защита от перезаряда, обнаружение заряда батареи, автоматическое переключение питания USB/батареи);

Интерфейс Micro USB с полной защитой от ЭСР, защитой от короткого замыкания, РЧ защитой и другими мерами защиты;

Интегрированный чип CP2102 USB для последовательного порта, удобный для загрузки программ, отладки печати информации;

Хорошее соответствие импедансу и дальнее расстояние связи;
Используйте gps-модуль Air530, поддержка двухрежимной системы GPS / Beidou;

Встроенный 0,96 дюймовый дисплей oled-матрицы 128*64, который может использоваться для отображения информации об отладке, мощности аккумулятора и другой информации.

Фетр

MCU:ASR6502 (48 МГц ARM®Кортекс®M0 + MCU, 128 Кб FLASH, 16 КБ SRAM)

Чип LoRa: ASR6502 (внутренний Собранный Semtech®Лора®Приемопередатчик SX1262)

LoRa Рабочий диапазон: EU_433, CN_470_510, EU_863_870, US_902_928

LoRa Максимальная выходная мощность: 22 ± 1 дБ

Аппаратные ресурсы:

UART x 2; SPI x 1; I2C x 1; SWD x 1; ADCx 3; COMP x 1
12-бит ADC; 8-канальный DMA двигателя
14 x GPIO

Вспышка: 128 Кб внутренняя вспышка

Интерфейс: Micro USB x 1; LoRa (IPEX) x 1

Размер: 55,9x27,9x9,5 мм

USB-UART мост CP2102

Тип батареи: 3,7 V литиевая батарея (SH1.25 x 2 разъем)

Схема обнаружения батареи: √

Внешнее устройство управления питанием (Vext):√

Низкая мощность: глубокий сон 50uA

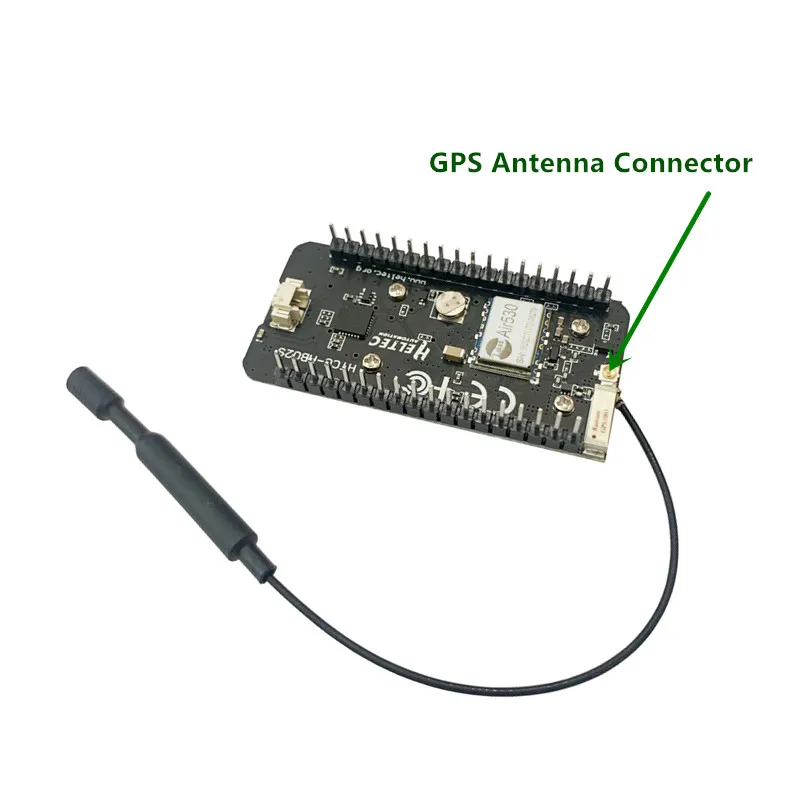

Встроенная антенна GPS, также предусмотрен интерфейс антенны GPS. Вы можете приобрести антенну GPS самостоятельно

Посылка включает в себя

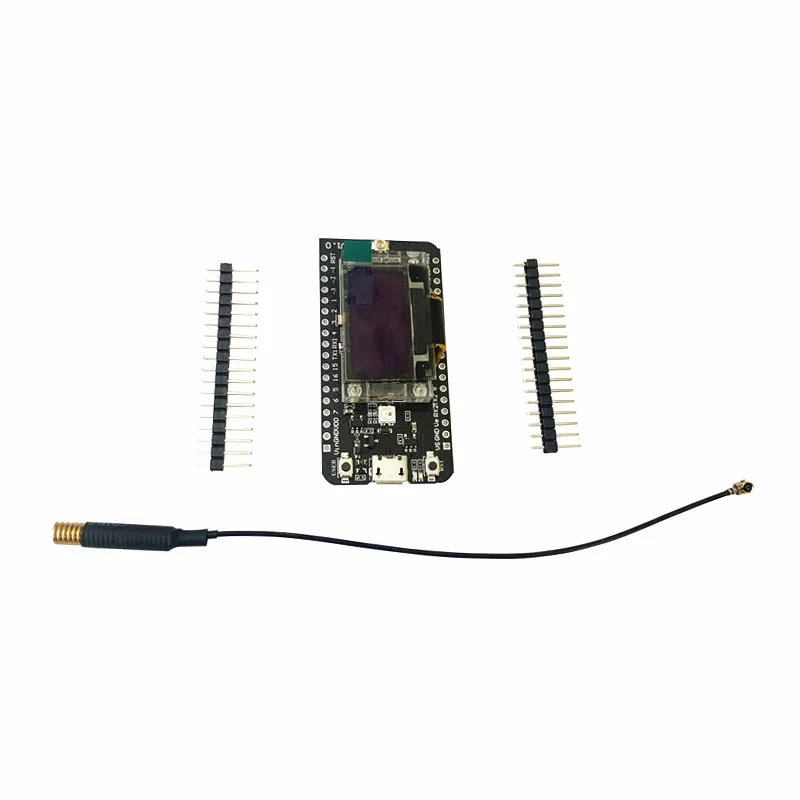

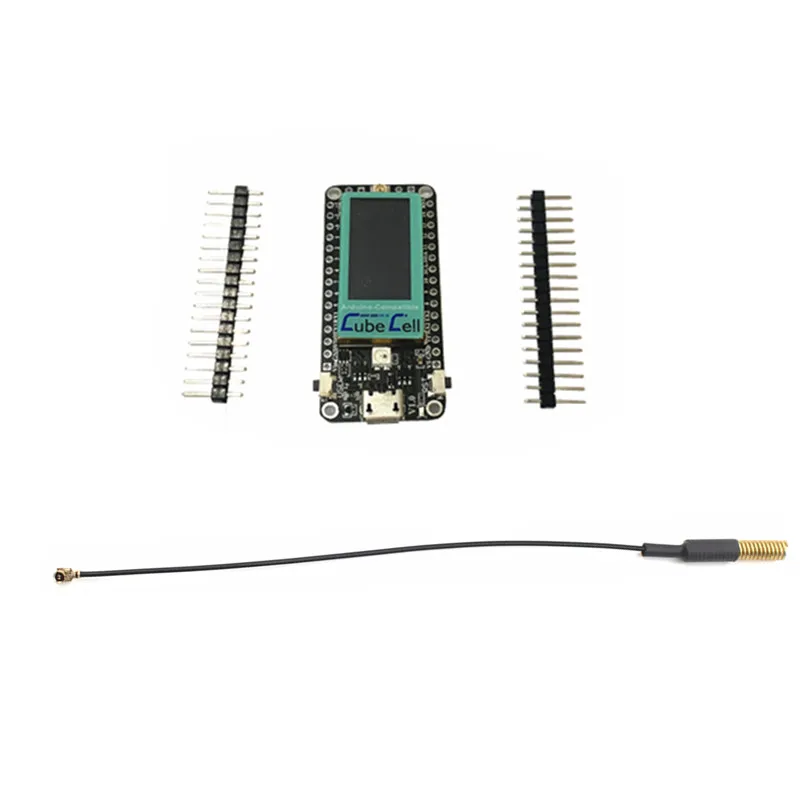

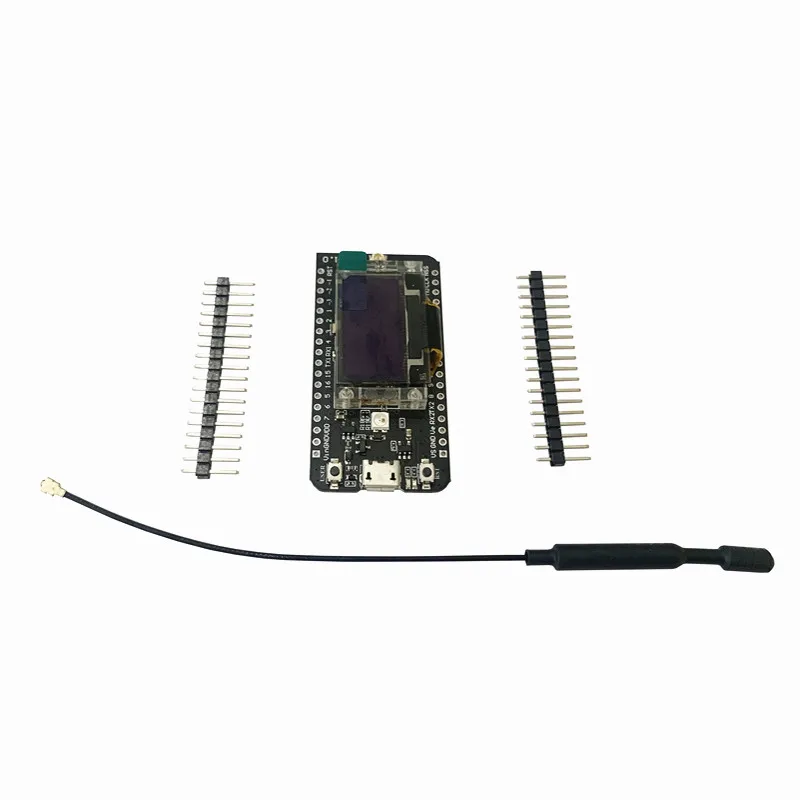

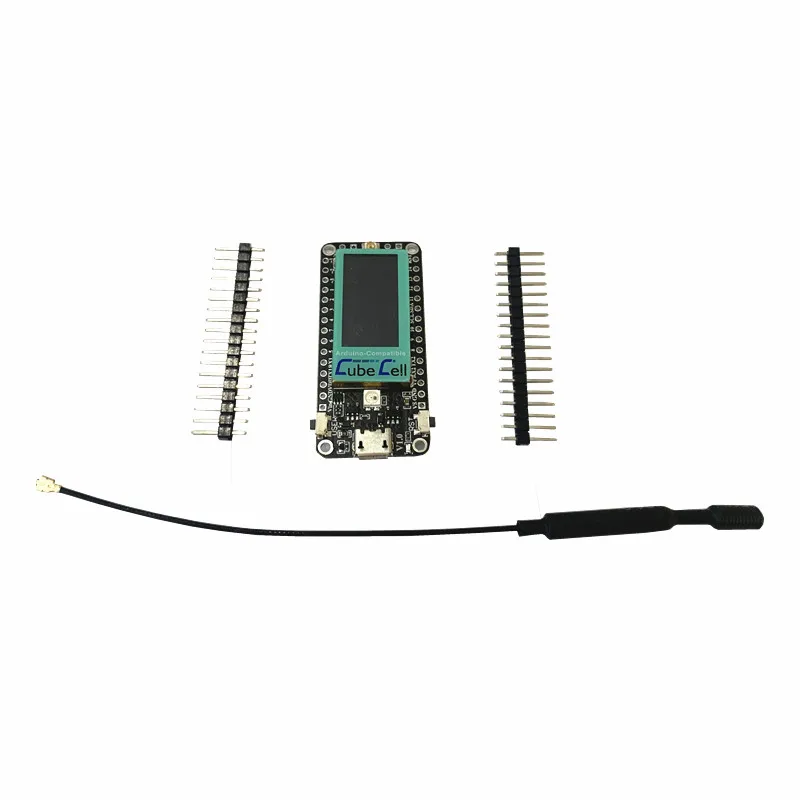

1 * макетная плата или модуль (штыревой разъем по умолчанию не используется для сварки)

1 * антенна (если на изображении нет антенны, что означает, что антенна не включена)

(Аккумулятор не входит в комплект)
