USB адаптер шины CAN для сбора и обработки данных сети bus реализации приема/передачи

---

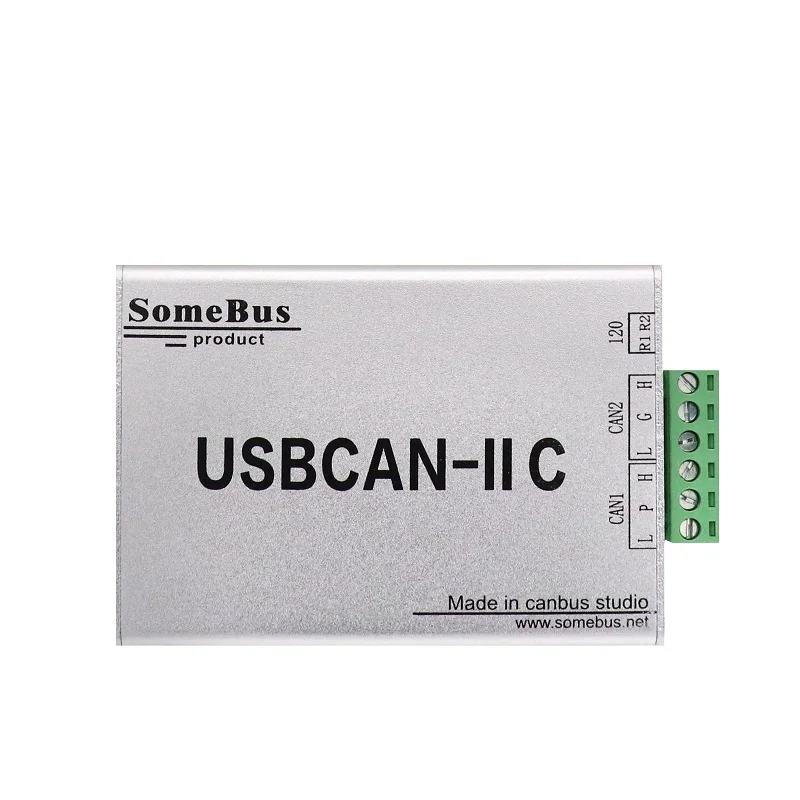

Описание продукта: USBCAN-II C-это промышленная карточка интерфейса связи CAN-bus, интегрированная с двумя интерфейсами CAN. Этот тип карты can может быть совместим с полной спецификацией скорости USB2.0 шины. С помощью Интерфейсной карты USBCAN-II C, ПК может быть быстро подключен к сети can-bus через usb-интерфейс для формирования узла управления сетью can-bus для обработки данных и сбора данных в области сети CAN-bus, такой как лаборатория fieldbus, промышленный контроль, интеллектуальное сообщество, автомобильная электронная сеть и так далее.   Характеристики продукта ▪ Интерфейс ПК Соответствует спецификации полной скорости USB2.0 и совместим с USB1.1 ■ Интегрированный 2-полосная CAN-bus интерфейс, Феникс терминал режим соединения ▪ Поддержка форматов кадров CAN2.0A и CAN2.0B ■Соответствует спецификации ISO/DIS 11898; ▪ Скорость передачи данных CAN-bus произвольно программируется от 5 кбит/с до 1 Мбит/с ▪ Интерфейс CAN-bus принимает электрическую изоляцию, изоляционное напряжение модуля: постоянный ток 1500 В; ▪ Максимальный поток полученных данных: 8000 кадров в секунду; ▪ Поддержка Win2000, WinXP, Win7, Win8, Win10 и других операционных систем Windows; ▪ Поддержка ECANTools, может протестировать, может протестировать программное обеспечение; ■ Диапазон рабочих температур: -20 ℃ ~ + 70 ℃; ▪ Используйте источник питания USB шины или Добавьте внешний источник питания (DC5-24V, 130 мА), когда источник питания недостаточен;



Технические характеристики



Способ подключения

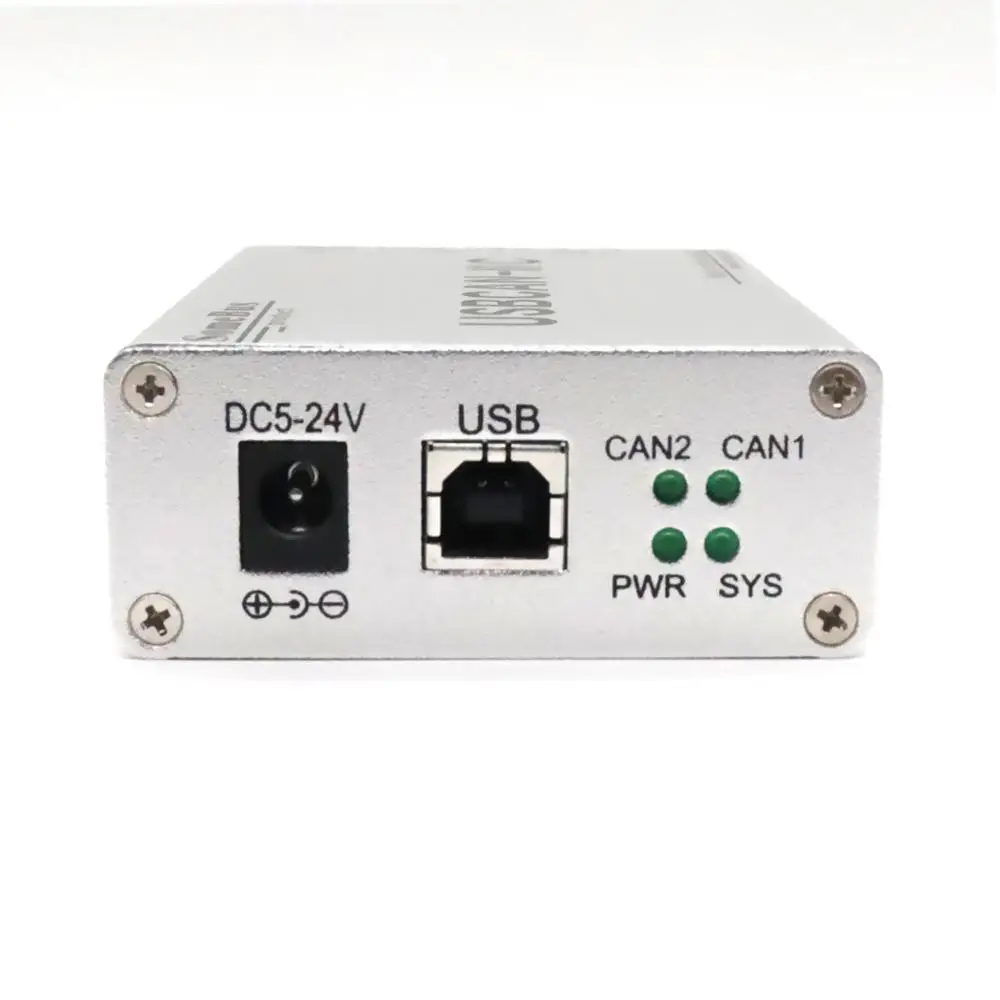

ПК	Usb-порт, типы A

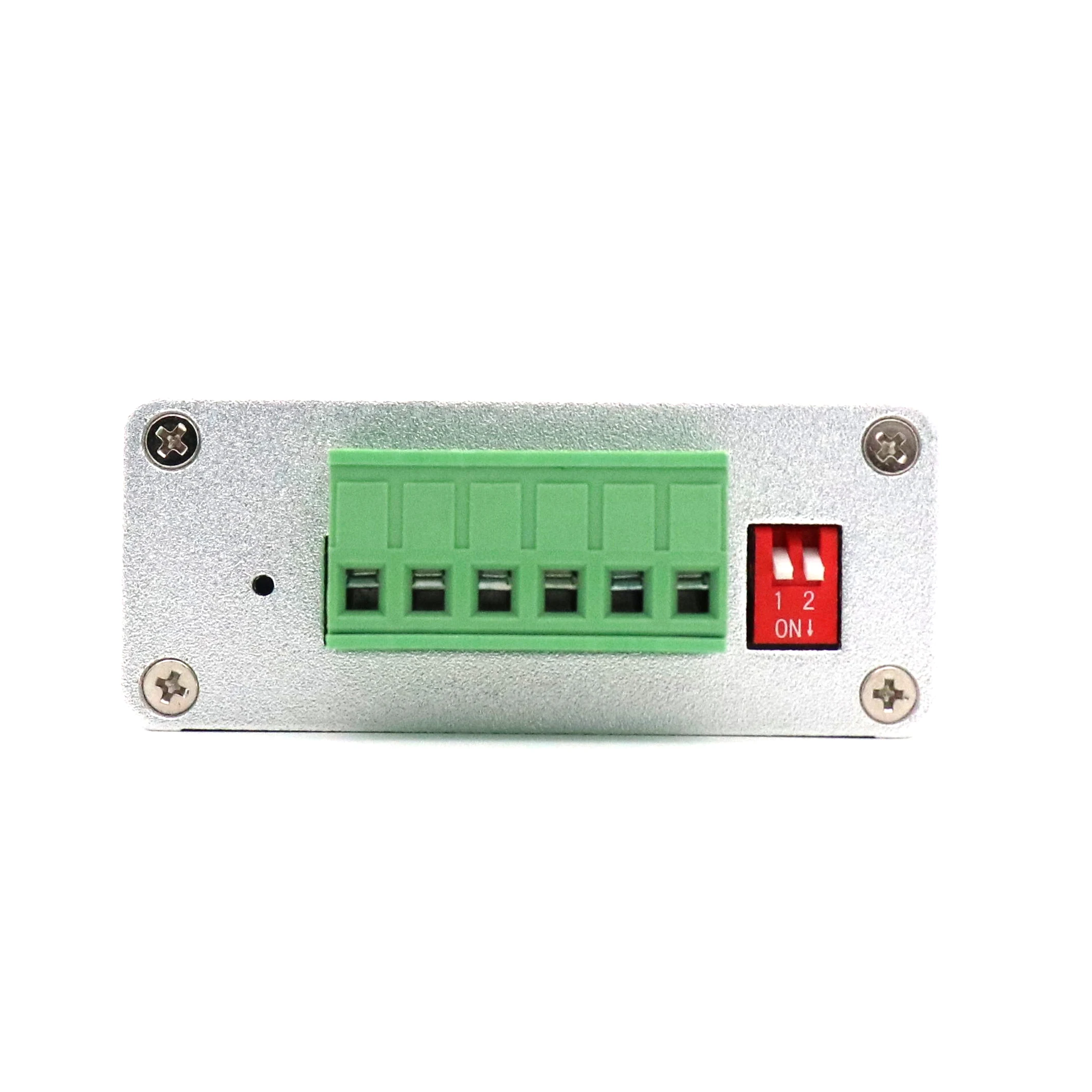

Может сбоку	Открытый 6 Феникс терминал
Интерфейс характеристики
USB интерфейс	Полноскоростной интерфейс USB 2,0, совместим с USB 1,1, USB 3,0
Может интерфейс	Соответствует стандарту ISO 11898, Поддержка CAN 2.0A/B
Скорость передачи данных и	5 кбит/с ~ 1 Мбит/с
Электрическая изоляция	1500V,DC-DC
Может оконечное сопротивление	Был интегрирован, выберите ли включить через переключатель циферблата
Мощность питания
Напряжение питания	+ 5 В постоянного тока (USB интерфейс)
Потребляемый ток	Макс 130mA
Экологического теста
Рабочая температура	-40 ℃ ~ + 85 ℃
Рабочая влажность:	15% ~ 90% RH, без конденсации
Уровень защиты	IP 20
Основная информация о товаре:
Габариты	95 мм * 65 мм * 26 мм
Вес	100 г



Типичное применение ▪ Диагностика и тестирование сети CAN-bus. ■ Применение автомобильной электроники. ▪ Коммуникационная сеть электропитания. ■ Промышленное контрольное оборудование. ▪ Высокоскоростная, большая передача данных.   Декодирование данных автомобильной шины CAN Пользователям нужно только подключить устройство к шине CAN автомобиля (модели с шлюзом должны обойти шлюз), чтобы получить определенное количество стандартных данных и анализировать их Приема/передачи данных Продукт может отправлять и получать стандартные данные can bus, поддерживает CAN2.0A, CAN2.0B трансивер, поддерживает рамку данных, удаленную рамку трансивера. Сохранение данных и отправка файлов Отправка данных может быть установлена в обычном режиме или в режиме передачи списка, эта функция может использоваться в качестве сигнального симулятора для пользователей автомобильной электроники. Статистика в режиме Функция получения статистики может подсчитывать полученные данные в реальном времени в соответствии с соответствующими правилами. Эта функция очень полезна, когда объем данных шины большой. После слияния одинаковых кадров легко наблюдать и анализировать другие данные. Мульти-фильтры Вспомогательное программное обеспечение продукта может установить принимающий фильтр. Вы можете указать Отображение данных, начиная с определенных идентификаторов кадра, установив список приемных фильтров. Установив диапазон фильтрации ID кадра, вы можете достичь идентификационных данных кадра в диапазоне отображения и блокировать данные за пределами диапазона. Пост-продажное обслуживание Все наши основные продукты являются независимыми исследованиями и разработками. Мы предоставляем один год бесплатной гарантии после продажи, пожизненное бесплатное программное обеспечение и техническую поддержку, если у вас есть какие-либо вопросы, наш послепродажный инженер ответит вам, пожалуйста, не стесняйтесь покупать.
