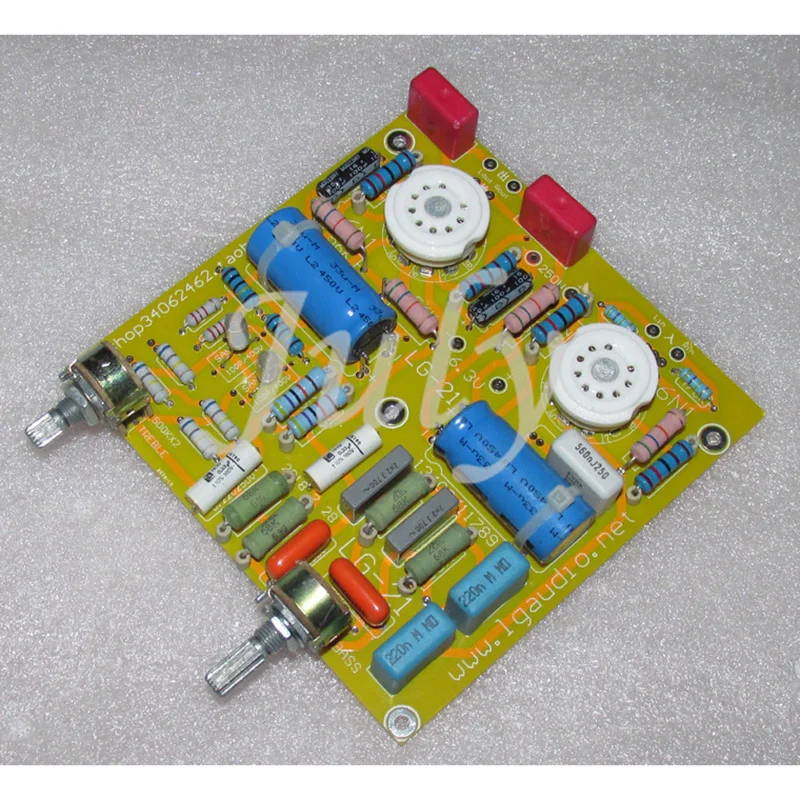

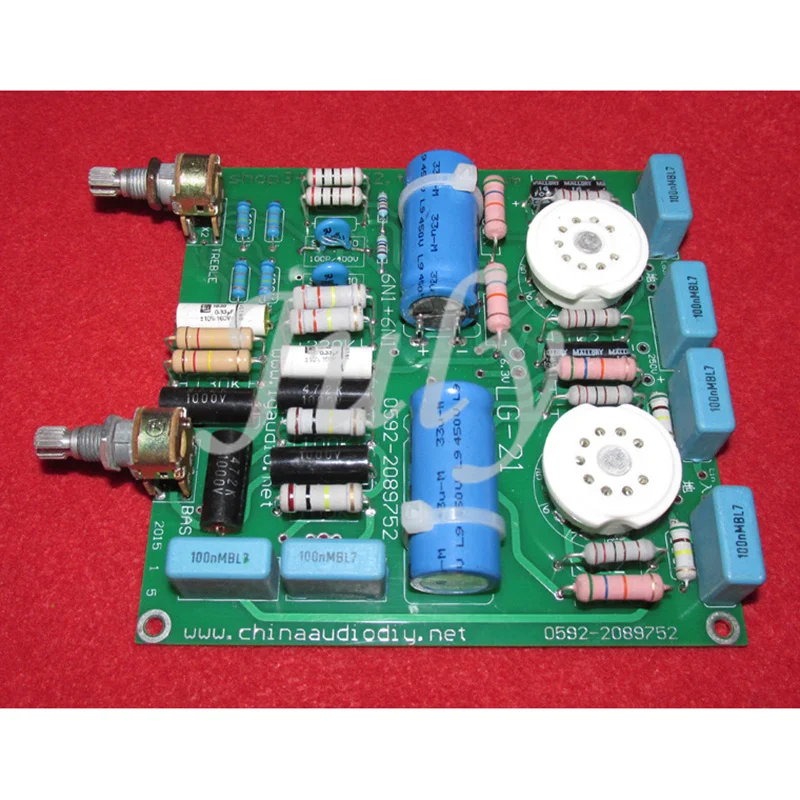

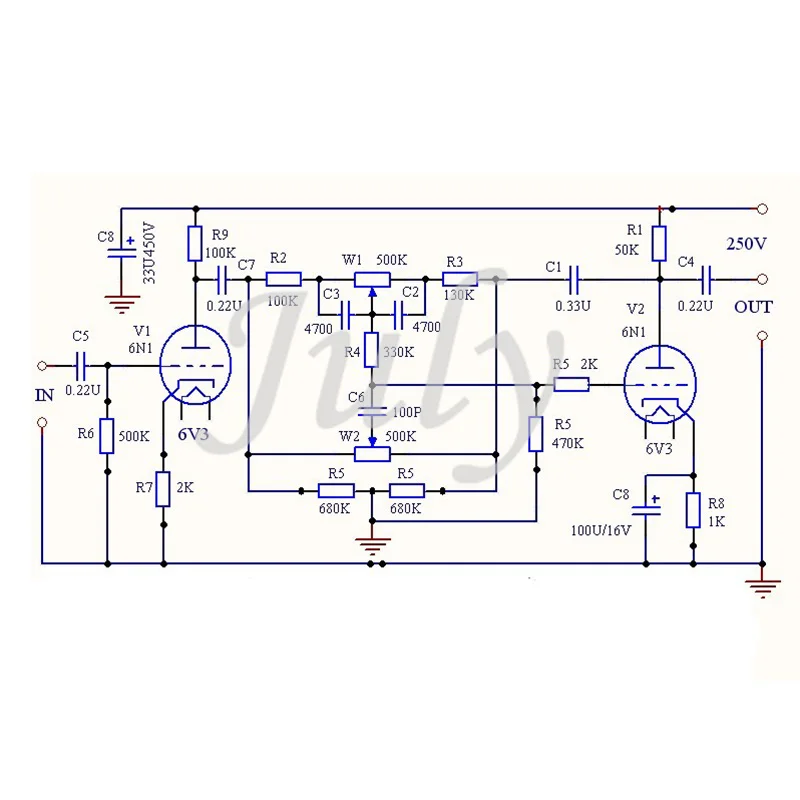

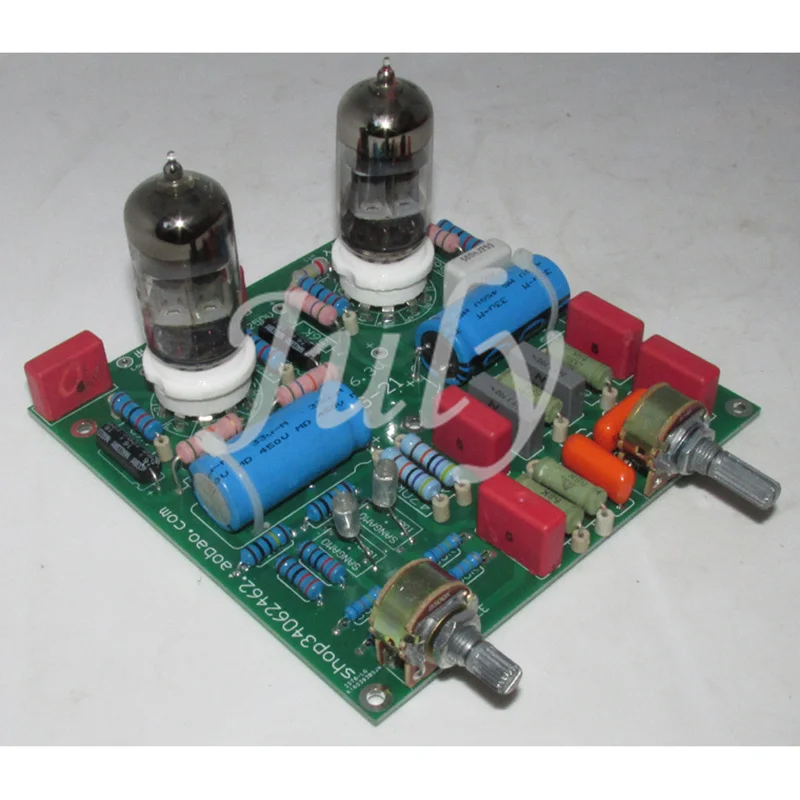

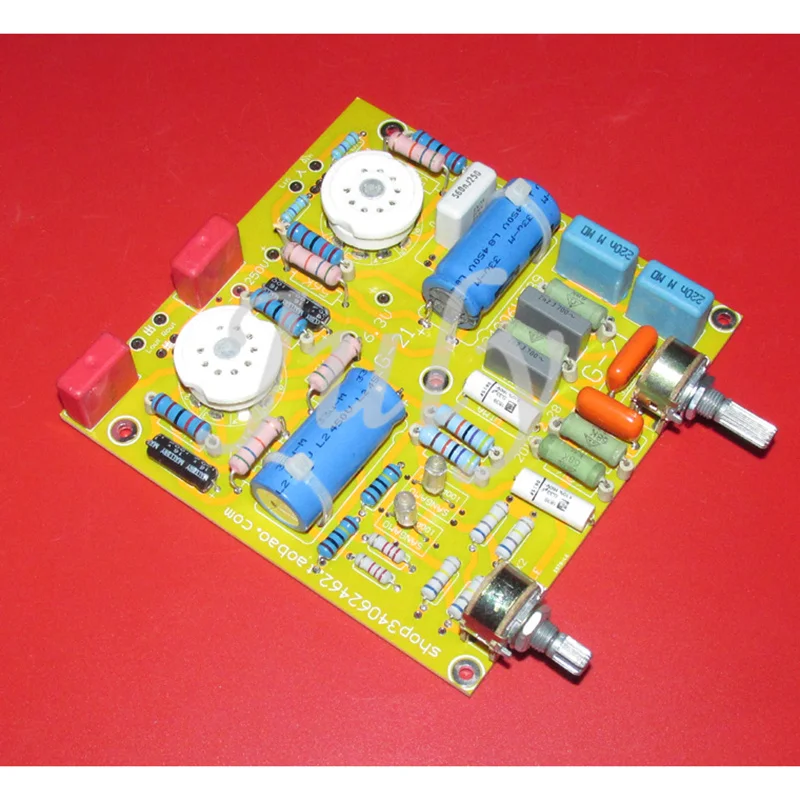

LG21 самый разумный дизайн Baxandall 6N1 контурная плата: британский PJ. Baxon Doll Baxandall tuble tone control circuit. Она была опубликована и использована как один канал. В нем используется тональная схема с низким искажением и частотой отрицательные отзывы. Несмотря на то, что это отрицательный отзывы о тональной цепи управления, он не выполняет все функции контроля тона с помощью β-петли. Он изменяет частотные характеристики соединительной части с V1, и вместе с изменением, предоставленным отрицательными отзывы, для продвижения или ослабления низкой частоты и высокой частоты. Характеристика этой цепи заключается в том, что диапазон управления очень широкий, и когда оба потенциометра расположены в среднем положении, можно получить плоскую кривую отклика. Во время управления форма кривой отклика высоких частот почти не изменилась, но она переводится по частотной оси. Хотя кривая частоты басов не является постоянной, ее изменение меньше, чем у большинства непрерывно регулируемых цепей.   Baxandall type tone control circuit-лучшая тональная схема, она также широко используется сегодня в профессиональном звуковом оборудовании.   Электронное устройство в виде трубки имеет следующие преимущества по сравнению с дискретными компонентами и тонами op amp в качестве тональной цепи благодаря уникальному режиму работы: высокому входному сопротивлению, большому динамическому диапазону, малому тепловому шуму, хорошая переходная реакция, низкое искажение, хорошее чувство воздуха, простота цепи и многие другие преимущества. Двухсторонняя эпоксидная доска, импортная металлическая пленка отечественный красный халат резистор, немецкий Веймар, немецкий Эро, итальянский AV и другой конденсатор деление частоты, 1 м/500 к двойной подсоединенный потенциометр для регулировки высоких и низких басов, Philips 33μ450V фильтрация и развязывание, соединение конского конденсатора Dulwich, электролиз катода Memoroli, высокочастотное основание керамической трубки. Высоковольтный 250 В DC источник питания, нить 6,3 В DC источник питания.   LG-21 две 6N1 электронные трубки в сборе готовая доска   LG-21 без электронной трубки   Размер платы 115 × 116, толщина 2 мм   Поскольку цвет различных досок в партии продукции будет отличаться, размер и размер платы не выбраны.   Эта линия имеет напряжение в 36 раз и может использоваться в качестве предварительной стадии.   Декларирование: компоненты на готовой плате отличаются из-за различных партий сборки, а модели и характеристики некоторых компонентов будут немного отличаться.
